Газель 406 ремонт двигателя

Ремонт двигателя 406 Газель

Моторы ЗМЗ 406 на «Газели» – карбюраторные, с электронной системой зажигания. По сравнению с ЗМЗ 402 эти двигатели «прижились» на коммерческом авто лучше, но проблема с системой охлаждения здесь тоже не решена. Водители «Газелей» стараются принять все меры, чтобы избежать перегрева, одно из таких решений – установка более объемного трехрядного радиатора охлаждения.

Двигатель ЗМЗ 4063.10 обладает большим ресурсом, до капитального ремонта при нормальной эксплуатации (без перегрева) мотор может легко проходить 250-300 тыс. км. Текущий ремонт ДВС также требуется, в основном приходится менять:

цепи ГРМ, их обычно хватает на 70-80 тыс. км, меняются комплектом – две цепи, башмаки, успокоители, звездочки;
поршневые кольца, часто требуется замена примерно на 150 тыс. км.

Если мотор перегревается, головку блоку не просто коробит, она совсем выходит из строя. Покупать новую ГБЦ дорого, поэтому перегрева нужно старательно избегать. Есть еще одна болезнь этих моторов, но ее нельзя назвать серьезной – почти постоянно «сопливится» масло из под клапанной крышки. При замене прокладки на какое-то время масло перестает подтекать, но ненадолго. Ремонт двигателя на Газели с 406-ым силовым агрегатом часто делают в автосервисах, не все водители могут выполнить работы своими руками – ДВС имеет более сложную конструкцию.

Последующие операции по сборке двигателя

Установить и закрепить переднюю крышку головки цилиндров с прокладкой.

Установить корпус термостата в шланг термостата и закрепить корпус термостата с прокладкой к головке цилиндров, затянуть хомуты шланга.

Запрессовать трубку стержневого указателя уровня масла и установить указатель. Для повышения надежности установки и герметичности предварительно нанести на поверхность нижнего конца трубки герметик «Локтайт-638».

Установить выпускной коллектор с прокладкой на шпильки головки цилиндров. Наживить и затянуть все, кроме последней, гайки крепления коллектора.

Установить экран выпускного коллектора на шпильки выпускного коллектора и закрепить гайками.

Установить на штуцер водяного насоса шланг, соединяющий насос с трубкой забора воды, и закрепить хомутом.

Надеть на трубку забора воды скобу. Вставить трубку забора воды в шланг, надетый на штуцер водяного насоса, и надеть скобу на последнюю шпильку коллектора. Закрепить скобу затяжкой гайки и затянуть хомут шланга.

Установить пробку сливного отверстия блока цилиндров, предварительно нанеся на резьбу пробки силиконовый клей-герметик «Юнисил Н50-1» или анаэробный герметик «Стопор-6».

Установить и закрепить крышку клапанов с прокладкой и уплотнителями свечных колодцев. Установить на крышке клапанов держатель разъема датчика синхронизации.

Установить и закрепить кронштейны генератора верхний и нижний и передний кронштейн подъема двигателя одновременно.

Установить патрубок отбора охлаждающей жидкости с прокладкой. Предварительно нанести на резьбу болтов патрубка анаэробный герметик «Стопор-6».

Установить и закрепить впускную трубу с прокладкой к головке цилиндров.

Установить ресивер с прокладкой на шпильки впускной трубы и закрепить гайками.

Закрепить ресивер к головке цилиндров посредством двух угловых кронштейнов, устанавливаемых на шпильки головки цилиндров.

Сначала следует наживить, не затягивая, винты крепления кронштейнов к ресиверу, затем затянуть гайки крепления кронштейнов к головке и затянуть винты крепления к ресиверу.

Установить шланг вентиляции с трубкой вентиляции и закрепить хомутами. Установить шланг малой ветви вентиляции на штуцеры трубки вентиляции и ресивера и закрепить хомутами.

Установить и закрепить ведомый и нажимной диски сцепления, центрируя ведомый диск с помощью специальной оправки.

В качестве оправки можно использовать первичный вал КПП.

Болты нажимного диска завернуть последовательно в несколько этапов, для исключения перекоса нажимного диска до момента 19,6…24,5 Нм (2,0…2,5 кгсм).

Установить палец вилки выключения сцепления и шпильки в картер сцепления.

Установить картер сцепления с кронштейном подъема двигателя на установочные штифты блока цилиндров и закрепить к блоку цилиндров болтами.

Снять двигатель со стенда.

Клапана

Когда мы делаем тюнинг гбц змз 406, клапана это как одна из самых важных запчастей, так и одна из самых дорогих. Я всегда был приверженцем двух-трех брендов. Совершенно справедливо что клапанная группа в данной гбц поставлена от ВАЗ 2108. Поэтому клапана, клапанные пружины и тарелки мы берем именно оттуда.

Kolbenschmidt

Один из грандов, в области моторостроения на сегодняшний день. Про клапана Kolbenschmidt, на сайте есть отдельная статья, поэтому долго останавливаться не буду. Полностью соответствуют моим понятиям о ремонте и тюнинге. Вынул запчасть из упаковки, поставил и завел двигатель.

AMP

Обратиться к этому бренду заставила экономическая и логистическая ситуация. С поставками KS есть сложности, связанные как с короновирусом, так и с санкциями супротив России. Польский бренд AMP, был мне известен достаточно давно. Качество на «четверку», по школьной системе оценок. Одно из лучших соотношений цена-качество. Но самое главное для меня, фирма не стоит на месте, в своем развитии. Для примера: несколько лет назад, параллельно с обычными клапанами, они сделали линейку азотированных клапанов. В том числе для русского автопрома, и 2108 в частности. Более подробно про данные клапана можно поглядеть материал, на моем видеоканале.

ЧАМЗ

Челябинский автомеханический завод. Про эти клапана можно писать роман. Скажу коротко. Отличная сталь, но плохая геометрия. Тогда вопрос. Почему они в вашем списке? Ответ чисто русский, надо знать, что и где брать. Когда Вы решите купить эти клапана в магазине, их придется отдавать на правку рабочей фаски. А вот клапана, которые идут в заводских ГБЦ, для сборки двигателей, просто замечательны. И еще на донышке клапана должна быть печать ОТК.

Установка распредвалов змз 406, засада

В 2015-16 году северный пушной зверек подкрался оттуда, откуда никто не ждал. На двигателях с завода стали появляться распредвалы с профилем кулачка, к которому не подходит профиль ни инжекторного, ни карбюраторных валов. Никаких внятных объяснений ни от заводчан, ни на форумах я не увидел. Можно предположить два развития событий. Первый вариант, это какая-то массовая партия «левого производителя». Второй вариант – сбившийся или сработавшийся копир на заводе. Ничегошеньки поделать с этим нельзя, «за неименеем гербовой, пишем на простой». С данными распредвалами, точная установка возможна только по трем индикаторам.

Снятие и ремонт головки блока цилиндров двигателя змз 406

Сливаем из системы охлаждающую жидкость (см. «Замена охлаждающей жидкости»). Снимаем шланги с патрубков термостата или снимаем термостат

(см. Проверка и замена термостата»). Отсоединяем колодку проводов от датчика положения распределительного вала

(см. «Проверка и замена датчика положения распределительного вала»). Снимаем генератор с его верхним кронштейном (см. «Снятие генератора»). Если головку блока цилиндров двигателя змз 406 демонтируем с целью ремонта или замены, то предварительно снимаем впускной трубопровод (см. «Замена прокладки впускного трубопровода») и выпускной коллектор (см. «Замена прокладок выпускного коллектора»). Если работа выполняется с иной целью (например, нужно заменить прокладку головки блока цилиндров), то головку можно снять в сборе с впускным трубопроводом и выпускным коллектором. Снимаем распределительные валы (см. «Снятие распределительных валов»). Шестигранником «на 12» отворачиваем десять винтов крепления головки блока цилиндров двигателя змз 406.

Вынимаем шайбы винтов.

Вынимаем гидрокомпенсаторы (см. «Замена гидрокомпенсаторов»). пометив их местоположение в головке блока цилиндров. Снимаем головку блока цилиндров.

Сопрягаемые поверхности головки и блока цилиндров тщательно очищаем от нагара, остатков старой прокладки и герметика. Приложив линейку к привалочной плоскости головки блока цилиндров.

набором щупов проверяем неплоскостность головки блока цилиндров. При неплоскостности свыше 0,05 мм плоскость головки необходимо восстановить механической обработкой, однако, если неплоскостность превышает 0,1 мм, головка не ремонтопригодна.

Ключом «на 10» отворачиваем восемь болтов.

снимаем заднюю крышку головки блока цилиндров с прокладкой.

Устанавливаем рассухариватель на головку блока цилиндров. Если конструкцией рассухаривателя не предусмотрен упор клапана, подкладываем под тарелку клапана деревянный брусок. Рассухаривателем сжимаем пружины клапана. Чтобы тарелка пружин легче сошла с сухарей. наносим легкие удары молотком по упорной сошке рассухаривателя.

Пинцетом вынимаем два сухаря и плавно отпускаем пружины.

Снимаем верхнюю тарелку и две пружины клапана.

Съемником удаляем маслоотражательный колпачок.

и снимаем опорную шайбу.

Переворачиваем головку блока цилиндров двигателя змз 406 и вынимаем клапан, пометив место его установки, для того чтобы при последующей сборке клапан встал на свое прежнее место. Аналогично снимаем и помечаем остальные клапаны. Шестигранником «на 8» выворачиваем заглушки масляных каналов.

Для притирки клапанов.

наносим притирочную пасту на фаску клапана и устанавливаем клапан в соответствующую направляющую втулку головки блока цилиндров двигателя змз 406.

Закрепляем на ножке клапана приспособление для притирки и.

прижимая клапан к седлу, попеременно поворачиваем его в обе стороны.

Продолжаем притирку до тех пор, пока уплотняющая фаска клапана полностью по всей своей ширине и длине не станет матовой и чистой.

Так же должна выглядеть и фаска на седле клапана.

Стираем ветошью с клапана и седла остатки пасты.

Аналогично притираем остальные клапаны. Перед сборкой головки блока цилиндров змз 406 керосином или дизельным топливом промываем головку, очищаем масляные каналы от отложений. Затем вытираем поверхности чистой ветошью и продуваем каналы сжатым воздухом.

Собираем и устанавливаем головку блока цилиндров змз 406 в обратной последовательности. Маслосъемные колпачки заменяем новыми. Перед установкой клапанов их стержни покрываем моторным маслом.

Из резьбовых отверстий блока цилиндров под крепежные винты головки удаляем остатки масла и охлаждающей жидкости.

На привалочную плоскость передней крышки блока цилиндров (на участке контакта с прокладкой головки блока) наносим герметик.

Прокладку головки блока цилиндров двигателя змз 406 заменяем новой. Устанавливая головку блока цилиндров на блок, следим, чтобы она «села» на установочные втулки. Перед установкой винтов крепления головки блока цилиндров наносим на их резьбовую часть моторное масло. Винты затягиваем динамометрическим ключом в два этапа, соблюдая последовательность их затяжки. Предварительно затягиваем их моментом 50 Нм, затем окончательно — 140 Нм. Порядок затяжки болтов крепления головки блока цилиндров

Установив все снятые детали и узлы, заполняем систему охлаждения жидкостью и заменяем масло в двигателе

Recommendations

Comments 26

Victor Reinz 61-36670-00, себе такую ставил, пробег хоть и малый, но пока нареканий нет

Я триалли ставил, проблем небыло

Очистить поверхности блока и ГБЦ до идеала. Проверить геометрию. При необходимости отдать на фрезеровку. Прокладку с паронитом обтянуть сразу после первого прогрева. Разумеется, динамометрический ключ всегда.

На змз406 надо распредвалы снять чтобы протянуть… Поэтому я за металлопакет))

только вот не на каждый мотор она встает без манипуляций

На змз406 надо распредвалы снять чтобы протянуть… Поэтому я за металлопакет))

Если евро 3. Или две металлических, мне тупо дорого было.

На змз406 надо распредвалы снять чтобы протянуть… Поэтому я за металлопакет))

Очень разные затраты труда и времени снять на 402 коромысло, и снять на 406 распредвалы

На змз406 надо распредвалы снять чтобы протянуть… Поэтому я за металлопакет))

Так и обычная прокладка на 406 нормально ходит, а металлопакетом от E3 можно и мотор уложить

уже 3года металлопакет Е3 и все отлично, уложить можно если без головы собирать…

Я отъездил с ней около 30.000 км и потом у меня поршень достал до ГБЦ)))

Именно поэтому у меня установлено 2 таких прокладки, но даже 2 таких по все равно тоньше одной металлоазбестовой.

Я решил эту проблему более координально) Перешел на поршневую Е3

На 406 нет необходимости протягивать прокладку ГБЦ повторно

Кто отменил законы физики? )) Я не ленился и после первого запуска двигателя повторно прошёлся по болтам ГБЦ. Тянулись почти по трети оборота. Но самое главное, что легко тянулись. Т.е. паронит подсел.

Ни кто, но это могли уже учесть при проектировании

Как можно просчитать на прокладку стороннего производителя? Ведь завод не обеспечивает таким сервисом нас (снабжение оригинальными запчастями фирменных магазинов). Я уже привык паронит обтягивать второй раз сразу. И выхлоп и ГБЦ. Когда обтягиваешь, впечатление, что откручено совсем. Себе ставил на 409 евро 2 прокладку ESRA, ЕВРО-2 (нержавеющая сталь под ГБО) EG2032ST

Просчитывается на прокладке соответствующей конструкторской документации.Нормальные прокладки соотвествуют ей

На прокладках не пишут «нормальная». Хотите — не обтягивайте. Посчитаете потом затраты труда. Я поделился фактическим опытом: паронит после первого прогрева двигателя тянулся очень легко.

Запчасти надо в проверенных магазинах брать)А что их считать? 1 раз затянул и все, у меня проблем с прокладками ГБЦ на 406 не было, пока не поставил Е3 прокладку

Замена ноуската на Audi A4

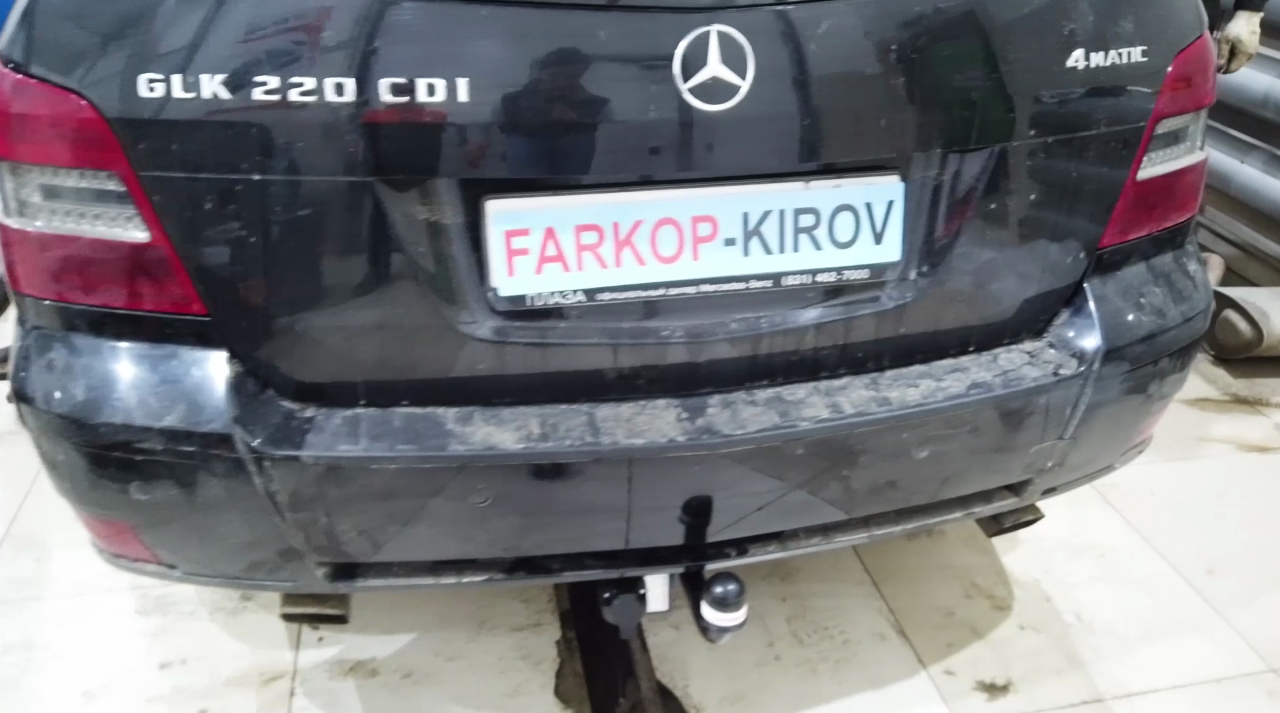

Установка ТСУ с блоком согласования на Mercedes-Benz GLK x204

Кузовной ремонт Opel Astra

Замена переднего ступичного подшипника на Toyota Hilux 2013г.

Замена цепи ГРМ, со снятием ДВС на Audi Q7 4.2TDI 2008г.

Двигатели семейства ЗМЗ 406 на «Газели»

Мотор ЗМЗ 406 имел много преимуществ перед 402-ым ДВС:

Обладал хорошей динамикой и мощностью;
Не имел больших проблем с расходом масла. По крайней мере, масло через задний коренной сальник текло крайне редко, в отличие от ЗМЗ 402;

Задний коренной сальник на двигателе ЗМЗ 406

Сейчас много обладателей старых версий «Газелей» с 402-ым мотором уже сменили ДВС на более современный силовой агрегат. Причем, устанавливают автовладельцы не только карбюраторную версию ЗМЗ 4063.10. Можно также поставить более современный ЗМЗ 405 инжектор, только дополнительно потребуется внесение изменений в электрическую часть автомобиля.

Снятие

Головку блока можно снять с ресивером и выпускным коллектором.

Если головку блока снимают с двигателя, установленного на автомобиле, нужно предварительно выполнить следующие операции:

Отсоединить топливопроводы подачи и слива топлива.

Снять аккумуляторную батарею.

Снять капот.

Отвернуть шесть болтов 1 и снять передний брызговик 2 двигателя.

Слить жидкость из системы охлаждения двигателя.

Снять катушки зажигания.

Отсоединить штекерную колодку датчика фазы от жгута проводов.

Отвернуть винты и отсоединить провода от датчиков указателя давления масла 1 и аварийного давления масла 2.

Отсоединить штекерные колодки от датчиков температурного состояния двигателя 5, указателя температуры охлаждающей жидкости 4, сигнализатора перегрева охлаждающей жидкости 3.

Ослабить затяжку хомута и снять со штуцера 6 термостата шланг к расширительному бачку.

Ослабить затяжку хомута 1 и снять со штуцера шланг 2 к обратному клапану вакуумного усилителя тормозов.

Отсоединить штекерную колодку 3 от датчика положения дроссельной заслонки.

Отвернуть гайку 1 и снять «массовый» провод голубого цвета со шпильки на переднем конце ресивера.

Отвернуть гайку 4 и вытащить трос 3 акселератора из сектора привода воздушной дроссельной заслонки.

Отсоединить от жгута проводов штекерную колодку 2, расположенную между впускными трубами двигателя, датчика частоты вращения и синхронизации коленчатого вала, установленного около зубчатого венца шкива коленвала.

Сдвинуть сальник 3 троса с резьбового наконечника 2 оболочки троса, отвернуть гайку 1 крепления наконечника троса и вытащить наконечник 2 из кронштейна, закрепленного на впускной трубе двигателя, сдвинув его назад.

Затем вынуть трос акселератора из кронштейна вверх.

Отогнуть держатель троса акселератора и вынуть из него трос.

Отвести трос акселератора в сторону от двигателя.

Отсоединить провода от генератора.

Отсоединить штекерную колодку 1 от регулятора холостого хода.

Отвернуть гайку 2 и снять «массовые» провода со шпильки на заднем конце ресивера.

Отсоединить штекерную колодку 1 от датчика температуры воздуха.

Ослабить затяжку хомута 2 и снять шланг подачи охлаждающей жидкости со штуцера крана отопителя

Отсоединить штекерные колодки 1 от форсунок.

Разогнуть держатели 2 жгута проводов и вынуть жгут из держателей.

Отвести жгут проводов в сторону от двигателя.

Затем отсоединить приемную трубу глушителя от выпускного коллектора, отсоединить шланг от корпуса дроссельной заслонки, снять подводящую трубу радиатора, снять генератор.

Дальше порядок снятия головки блока с двигателя, снятого с автомобиля и с установленного на автомобиле, одинаковый.

Снять распределительные валы.

Ослабить затяжку хомутов 1 и снять со штуцеров корпуса дроссельной заслонки шланги 2 и 3.

Снять термостат с корпусом.

Вывернуть свечи зажигания.

Отвернуть болты 1 крепления головки блока. Вынуть болты 1 и шайбы.

Снять головку блока цилиндров и прокладку головки блока.

Нельзя забивать между головкой блока и блоком цилиндров отвертки или какой-нибудь другой инструмент, так как можно повредить поверхность головки блока, прилегающую к блоку цилиндров.

Установка

Устанавливают головку блока в порядке, обратном снятию.

Порядок затяжки болтов крепления головки блока показан на рисунке.

Болты крепления головки блока затянуть в два этапа:

— 1-й этап — 40–60 Нм (4,0–6,0 кгс·м);
— 2-й этап — 130–145 Нм (13,0–14,5 кгс·м).

Транспортир змз 406, мой вариант

транспортир по заводским чертежам

Чем меня не устраивал вариант, который продается во всех магазинах? Как я уже говорил, они изготовлены с достаточно большой погрешностью (плюс минус 1 градус точно). И самое главное с данным вариантом достаточно трудно работать, в плане настройки. Я хотел сделать вариант, чтобы сразу видеть попал я плюс минус 2 градуса или нет, а уже потом настраиваться более точно. Дальнейшая практика показала, что работать стало и быстрее, и удобнее. Сделал я его из 3 мм фанерки и покрыл лаком. В течение года профессиональной работы с ним ничегошеньки не случилось. О чем еще считаю нужным сказать. Если у вас на руках ТОЛЬКО ОДИН транспортир змз 406, не рассчитывайте на отличный результат. Максимум «на четверочку». Причина подробно расписана в статье про индикатор ВМТ. Метка на шкиве коленвала может быть только ориентиром, чтобы двигатель завелся и поехал. Но для снятия максимальных характеристик это не пойдет. Фазометр в моем исполнении отдельно не продается, он прилагается к комплектам ГРМ в качестве подарка.

мой вариант транспотрира

Блок цилиндров, головка, кривошипно-шатунный механизм УМЗ-4216

Блок цилиндров двигателя УМЗ-4216 отлит из алюминиевого сплава заодно с чугунными гильзами цилиндров. Номинальный диаметр гильз 100 мм. Для более равномерного охлаждения гильз в межцилиндровых перемычках блока предусмотрены протоки для прохода охлаждающей жидкости.

Головка блока цилиндров двигателя УМЗ-4216 из алюминиевого сплава со вставленными седлами и направляющими втулками клапанов. Блок цилиндров и головка блока разделены прокладкой из асбестового полотна, армированного металлическим каркасом. Толщина прокладки в сжатом состоянии 1,5 мм. Для совмещения отверстий подвода масла на блоке цилиндров и прокладке, она должна устанавливаться выступом в сторону картера сцепления.

Каталожные номера деталей и узлов блока цилиндров двигателя УМЗ-4216.

После обкатки автомобиля, через 2000 километров пробега, и после каждого снятия головки блока цилиндров необходимо производить подтяжку гаек крепления головки с использованием динамометрического ключа. Подтяжку надо производить только на холодном двигателе.

Для обеспечения равномерного и плотного прилегания прокладки к головке блока и на блок цилиндров, затяжку гаек производить в последовательности указанной на рисунке ниже, в два приема. Первый раз — предварительно с меньшим усилием, момент затяжки 5,0-6,5 кгсм, второй раз — окончательно, момент затяжки 9,0-9,5 кгсм.

Порядок подтяжки гаек головки блока цилиндров двигателя УМЗ-4216.

Каталожные номера деталей и узлов головки блока цилиндров двигателя УМЗ-4216.

Кривошипно-шатунный механизм двигателя УМЗ-4216, устройство.

Коленчатый вал двигателя УМЗ-4216 пятиопорный, отлит из высокопрочного чугуна. В шатунных шейках имеются полости для дополнительной центробежной очистки масла. Моторное масло от коренных шеек в полости шатунных подводиться через сверленые каналы. К коренным шейкам масло поступают из каналов блока цилиндров. Передний конец коленчатого вала уплотняется самоподжимным сальником, работающим по наружной поверхности ступицы шкива коленчатого вала.

Передний конец коленчатого вала двигателя УМЗ-4216.

Усилие, направленное вдоль оси коленчатого вала при выключении сцепления, воспринимается упорными подшипниками, установленными на передней опоре коленчатого вала. Задний конец коленчатого вала также уплотняется самоподжимным сальником, работающим по цилиндрическому хвостовику диаметром 80 мм.

Уплотнение заднего конца коленчатого вала двигателя УМЗ-4216 с элементами уплотнения картера сцепления.

Каталожные номера деталей и узлов кривошипно-шатунного механизма двигателя УМЗ-4216.

Вкладыши коренных и шатунных подшипников коленчатого вала.

Вкладыши подшипников коленвала изготовлены из стальной ленты, залитой антифрикционным сплавом на основе алюминия.

Маховик.

Маховик двигателя УМЗ-4216 чугунный, со стальным зубчатым венцом для пуска двигателя стартером, крепиться к торцу коленчатого вала семью самостопорящимися болтами. Коленчатый вал отбалансирован в сборе с маховиком и сцеплением.

Шатуны.

Шатуны стальные, кованые, двутаврового сечения. В верхние головки шатунов запрессованы тонкостенные втулки из оловянистой бронзы. Для смазки поршневого пальца в верхней головке шатуна имеется отверстие, совпадающее с отверстием во втулке. Стопорение гаек шатунных болтов и шпилек крепления крышек коренных подшипников выполнено анаэробным герметиком. В случае разборки указанных соединений необходимо тщательно удалить нанесенный герметик. При сборке на резьбовые части болта следует нанести свежий герметик и произвести затяжку соединения.

Поршни двигателя УМЗ-4216.

Поршни выполнены из алюминиевого сплава. В верхней части поршня имеется три канавки для поршневых колец. Юбка поршня в горизонтальном сечении имеет овальную форму. Большая ось овала перпендикулярна оси бобышек под поршневой палец. В вертикальном сечении юбка имеет так называемый бочкообразный профиль.

Поршневые кольца.

Устанавливаются по три на каждом поршне. Два компрессионных и одно маслосъемное. Кольца изготовлены из специального чугуна. Наружная поверхность верхнего компрессионного кольца имеет бочкообразный профиль и хромовое покрытие. Второе компрессионное кольцо имеет фосфатное покрытие темного цвета. На верхнем торце кольца имеется метка TOP. Рабочая поверхность кольца коническая с большим диаметром у нижнего торца кольца. Угол наклона образующей конуса 1 градус -1 градус 50 минут.

Маслосъемное кольцо с двумя хромированными выступами на рабочей поверхности. Маслосъемное кольцо имеет радиальный расширитель в виде браслетной пружины. При установке колец на поршень стыки колец должны быть разведены по отношению друг к другу на 120 градусов.

Конкретика

В самой гбц есть два самых проблемных места, во впускном тракте. Это приливы под направляшки и седла клапанов. Некоторые из моих «добрых оппонентов», утверждают, что это не просто литье, а изначально задуманные завихрители. Данная мысль, конечно не выдерживает критики, учитывая качество отливки гбц. В один из каналов не лезет 27 фреза, а в другой со свистом пролетает 29. Сразу по поводу отливки. Их делало минимум три завода, не считая китайского варианта. И только один вариант, похож на приличный алюминиевый, а не «силуминоподобный» сплав.

Распил седел

Седла впускных клапанов распиливаются до 33 мм по внутреннему диаметру, седла выпускных до 29 мм. Для чего нам это надо, и что мы получаем в итоге? Тенденция ведущих моторостроителей, состоит в том, чтобы уменьшить контактную фаску седла, до 1-1,5 мм на впуске, и до 2 мм на выпуске. На тонкой фаске гораздо проще обеспечить контакт и компрессию, нежели на широкой. И самая главная цель, это увеличение самого узкого проходного сечения, в обоих трактах.

Каналы

распил впускного тракта

В мире тюнинга, эта операция носит название «портинг». И как очень правильно замечают мотористы, от слова портить). Надо очень четко понимать, до каких размеров растачивать каналы и какой они должны иметь профиль. В идеале конечно хорошо говорить о «конусе». То есть в ресивере большой диаметр, а к седлам он уменьшается. Все это приводит к ускорению потока воздуха и топливовоздушной смеси уже на входе в цилиндр. Но это достаточно трудно осуществить технически. Поэтому каналы будут ровного диаметра. На впуске делаем тот же размер, что и диаметр седел, то есть 33 мм.

Выпуск

А вот с выпуском история другая. Наверное, все знают, что почти у всех автопроизводителей, есть так называемые «заряженные» серии. У BMW это M-ки. У концерна VAG и Audi в частности, это серия S. Когда-то мне довелось, поработать с несколькими подобными двигателями и подсмотреть там много интересного. Один из таких моментов, был выпускной тракт. В отличие от впуска он расширялся. Как мне позже удалось выяснить по немецкой литературе, для создания «эжекционного эффекта». Поэтому выпускные каналы в гбц я делаю 30-31 мм.

Совмещение каналов

Когда мы делаем тюнинг гбц змз 406, эта операция, в конечном итоге нам дает не меньший эффект, чем распил каналов

Крайне важно, чтобы поток был ламинарным, тогда можно говорить о постоянной скорости и каких-то расчетах. Заводское литье отвратного качества, и несовпадение отверстий на впуске достигает 2-3мм

Чтобы этого избежать, я по заводским чертежам сделал свою приспособу, и по ней распиливаю каналы как в гбц, так и во впускном коллекторе. Несовпадение может быть максимум десятые доли миллиметра.

Замена Прокладки Гбц Змз 406

Сообщества ›Volga GAS› Блог ›Задачи после замены прокладки ГБЦ 406 Zm

Привет всем, я поменял прокладку и одновременно установил график. ОМП 406 у меня есть завел машину и она потерла, я бы даже сказал парную, новые провода, установила метки на ремне ГРМ (возможно, они прыгали, пока натяжители были без масла) Я закрываю шланг с системой кондиционирования, не запускается. какие у тебя варианты? что я мог пропустить, может быть, где это утечка? Постскриптум Я видел, что газы в расширительном баке не ворчат естественным образом, но когда вы открываете крышку, при открытии возникает давление Вооотот видос, я не единственный =))

Комментарии 32

Спасибо за все расходы огромные, проблема решена, прыжок ремня ГРМ на один зуб =) все исправлено и стало как часы

Слегка открутите верхнюю крышку, снимите переднюю крышку и посмотрите, что произойдет, если истечет время, затем удалите все и установите его до последнего

да, теги были сдвинуты, уже сняты и просто с покатушек, стало лучше =)

очевидно, пусть этот автомобиль работает

Проверьте теги. Если до изменения все прошло хорошо, значит, ваш ремонтный бизнес. Соль из трубки нормальная, должно быть давление. главное, что при перезагрузке пузырьков не так много. Посмотри на разрядку, если она зависает.

READ Замена Салонного Фильтра Renault Символ

глупо как я думал о скользящей метке =))

Измерьте сжатие. Если стружка попадет под клапан, гидравлический очистит зазор, и клапан не заблокируется.

Кажется, я начинаю догонять, что мозг накапливает, у меня, похоже, залил TPS, сейчас попробую, когда уйду с работы

Измерьте сжатие. Если стружка попадет под клапан, гидравлический очистит зазор, и клапан не заблокируется.

Показывает, как поднять голову 406

двигатель в газели, заточить головку двигателя,заменить прокладку , право.

GT замена Прокладки ГБЦ на Газель с 405м и ЗМЗ 406м!

Искренне поздравляю всех !!! Если вы заинтересованы в возврате орехов самостоятельно, вы также сэкономите свой домашний бюджет.

Это было так после замены прокладки Головка цилиндров тоже собрала все. Мало того, что один цилиндр не изменился, но сразу же на хх машина ужасно качалась на поворотах, приемлемо нормально. Оказалось, что один зуб трясется на впускном распределительном валу.

Я также думаю, что даже чертовски говорю, что один цилиндр будет работать, а другой будет иногда сниматься, чтобы помочь ему =)) он равен скорости, короче говоря, я думаю, что, пока новые натяжители были без масла, инфекция прыгнула

READ Замена Сальника Коленвала Mitsubishi Lancer 9

Вы положили прокладку под впускной коллектор? Это касается и собственного двигателя европейского класса. ZMZ 406 405 409 Процесс сборки Часть 2. Замена прокладки головки блока цилиндров ZMZ 405 в домашних условиях. И вот, они положили евро 0 на евро 3, и снег тоже

и хз, один на один, пришли все отверстия на месте, паронит чуть меньше 0,8-0,9 мм.

Я не одна, но я с такая фигня Я боролся в течение месяца. Проверьте впуск (я потянул через головку / впуск цилиндров) и катушку стартера)) Если он застрял со знаком плюс или минус на месте. Больше dtv и jot check.

например, проверка не горит для меня, это означает, что все связано, я думаю, что ремень ГРМ потерян и есть всасывание в закрытых клапанах это базовая версия, катушки являются нормой для замены, провода нового столетия, стружка может попасть в свечи при фрезеровании, но свечи сухие, что означает, что они работают

Я не одна, но я с бороться, как фигня

на месяц. установка фаз газораспределения ZMZ 406 имеет 100% успех при замене прокладки ГБЦ на замену. Проверьте впуск (я потянул через головку / впуск цилиндров) и катушку стартера)) Если он застрял со знаком плюс или минус на месте. Больше dtv и jot check.

READ Какой Двигатель Стоит На Датсун Он До

и даже при всасывании воздуха я бы давал газ, который бы утих, так сказать, затопил бы, но не здесь, скорость отключена

Нет. мой тест тоже не горит, самодиагностика указывает на ошибки, и это по-прежнему не означает, что все подключено правильно, так как некоторые из ошибок тупо игнорируются и устанавливаются параметры по умолчанию, катушки также кажутся работает. но блин остается первым, он не работает должным образом, и отсюда это было нелепое моторное поведение

(на самом деле это в БЖ) все-таки изменилось, работает даже нормально, но пока не нагреется до ОПЕРАЦИОННОЙ температуры, дурак запускается позже. повороты тупо уменьшаются до 500 и начинается репрессия. И это определенно не сложность зажигания. может быть, это либо DTV, потому что оно выглядит как микс, либо неправильно, и ECU устанавливает их специально для них. С всасыванием тоже там работает и сразу останавливается, когда я менял прокладку, все стало нормально.

Условия затяжки болтов

При установке головки блока важно соблюдение технологии затяжки, которая включает в себя ряд критериев:

Порядок затягивания;
Усилие;
Состояние крепежей (к примеру, шпилек с гайками);

У каждого двигателя свой порядок затягивания, который необходимо соблюдать, чтобы обеспечить равномерное притягивание головки к блоку и исключить возникновение напряжений на каких-либо участках поверхности. К примеру, на ВАЗ 2105 это выглядит так.

Усилие – еще один немаловажный фактор для правильного крепления данного элемента двигателя. Притягивание плиты осуществляется в несколько подходов (на разных моторах количество их отличается), каждый из которых выполняется со своим усилием.

Крепежи головки блока затягиваются с достаточно большим усилием, что приводит к их вытягиванию. Поэтому на множестве двигателей не допускается повторное использование болтов, они в обязательном порядке заменяются. Но есть и моторы, у которых замена крепежей не нужна и возможна их повторная установка.

Вся информация относительно технологии затяжки ГБЦ указывается в тех. документации к авто, также нередко ее указывают на упаковках прокладки головки и крепежей.
