Замена щеток стеклоочистителя на ваз 2107

Устранение часто встречающихся неполадок

В основном все случаи связанные с ремонтом стеклоочистителей несложны и ремонт может быть выполнен самостоятельно, пожалуй кроме замены трапеции, но это обусловлено только неудобством выполняемой работы.

1. Первое с чего нужно начать, это проверить исправность предохранителя в монтажном блоке F2. Если он исправен проверить наличие напряжения на нем с помощью контрольной лампочки или мультиметра. Отсутствие напряжения говорит о неисправности монтажного блока.
2. Проверить поступающее напряжение на трехпозиционный выключатель дворников можно, сняв декоративные накладки с рулевого управления или на колодке подключения реле. На черно-желтом проводе оно должно присутствовать постоянно, переводя переключатель в различные положения проверяем напряжения на сером и красном проводах. Отсутствие напряжения на любом из них говорит о неисправности выключателя. Присутствие напряжения говорит о неисправности реле или двигателя привода дворников.
3. Когда дворники перестают работать в прерывистом режиме, виновником может быть неисправное реле стеклоочистителя ваз 2107. Находится реле дворников на ваз 2107 возле ручки открытия багажника, под панелью. Первым делом, необходимо проверить наличие питания на колодке, для этого демонтируем реле и активируем прерывистый режим. Отсутствие оного говорит о неисправности трехпозиционный переключателя или обрыве в цепи. Если при подаче напряжения проблема остаётся, то стоит приобрести новое реле.
4. При остановке дворников посередине стекла проблему нужно искать в приводном редукторе. Подобная неисправность чаще всего возникает в холодное время года, когда автолюбитель пытается включить стеклоочистители, примёрзшие к стеклу. Ремонт заключается в установке нового редуктора.
5. Если двигатель дворников не работает при подаче питания, то нужно проверить щётки и обмотку на предмет выхода из строя или износа.

Виды дворников

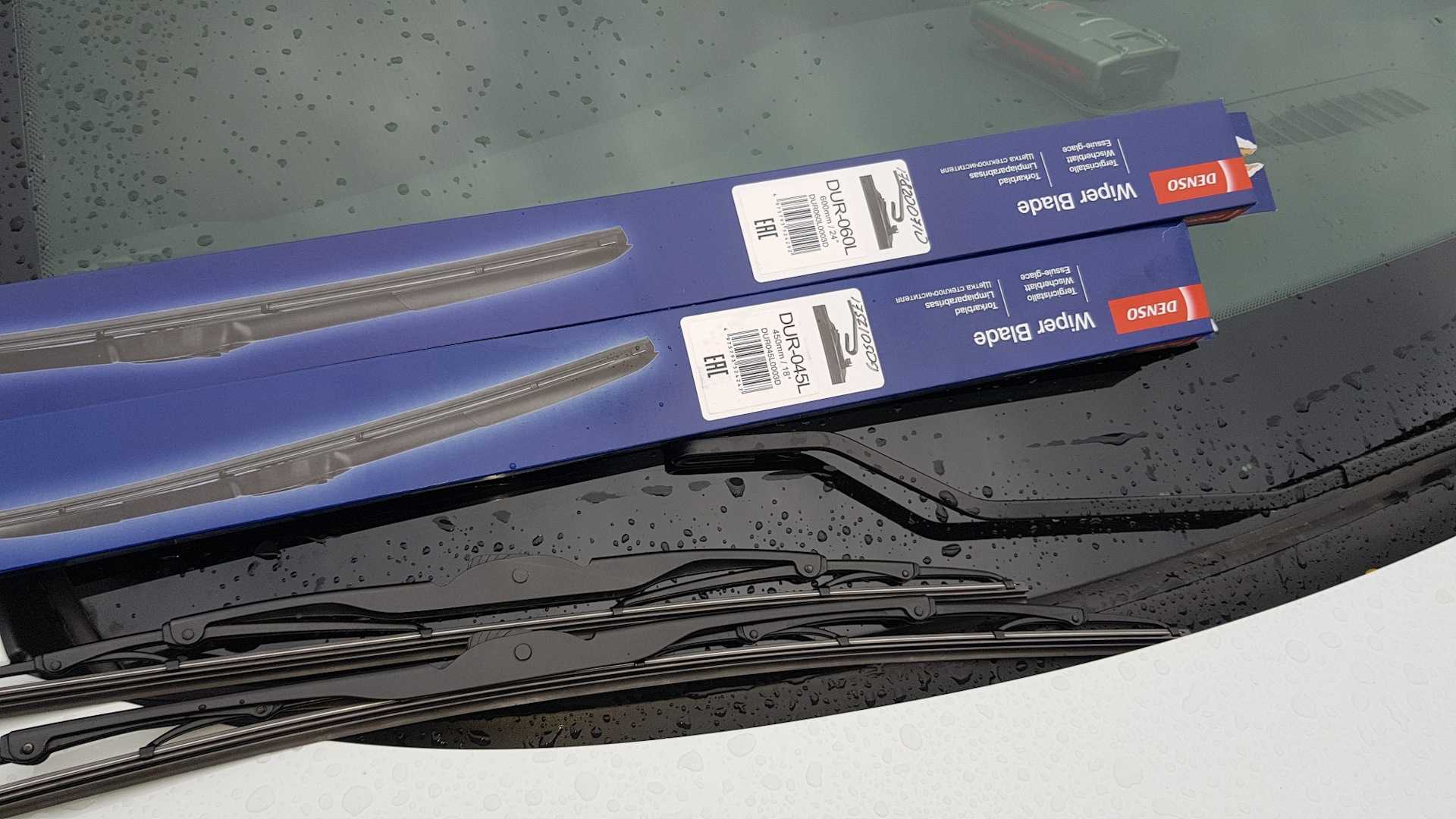

Сначала стоит увидеть, что существует несколько главных видов изделий, которые подходят на одну не ту же модель автомобиля. Приблизительно стеклоочистители употребляются приблизительно год, позже приходят в негодность; в большинстве случаев у их естественно рассыхаться резинки. От вида не свойства продукции зависит качество вытирания стекла, отсутствие противных звуков во время работы дворников.

Дворник состоит из последующих частей: корпуса не рабочей поверхности. Различают последующие виды стеклоочистителей:

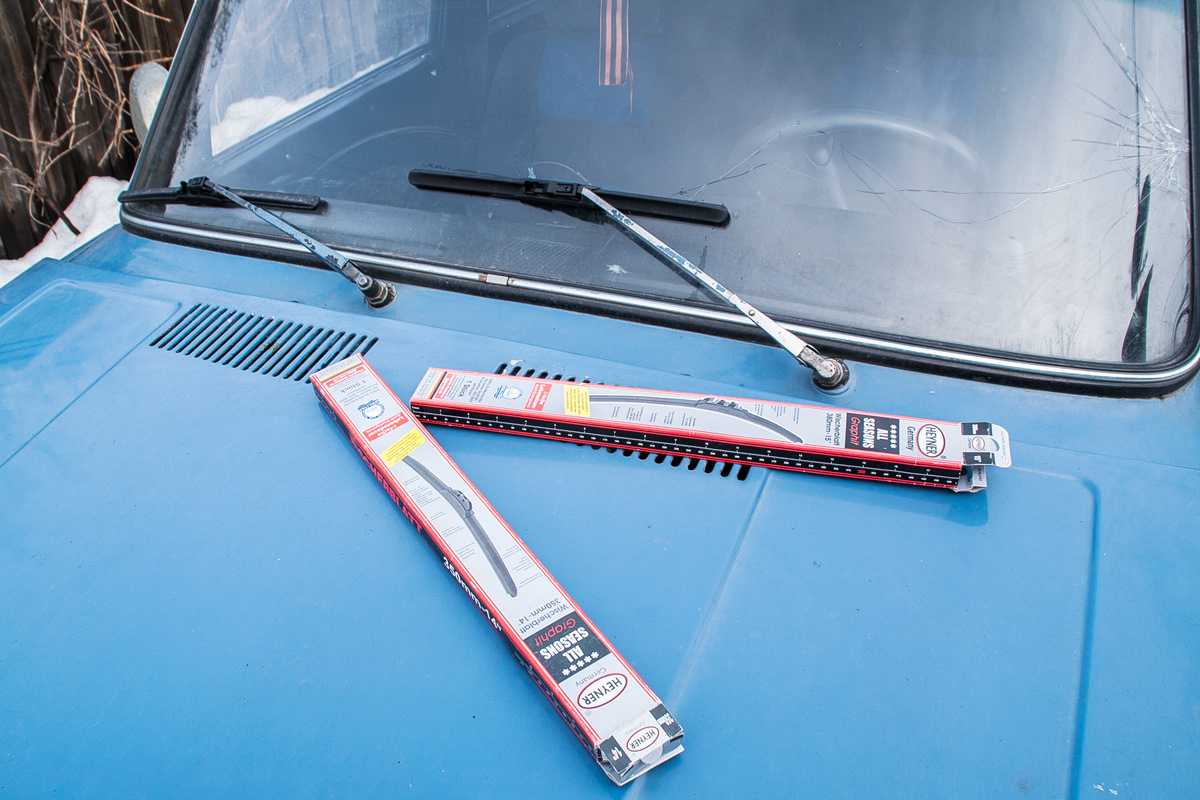

• Каркасные – основаны на рычагах не коромыслах, каркас употребляется для прижатия дворника к поверхности стекла, удержания стеклоочистителя в подходящем положении. Какой термостат лучше поставить на ваз 2107. Какой термостат лучше ВАЗ 2108 15; ВАЗ 2106 7;. Чем плотнее изделие прилегает к стеклу, тем лучше оно работает. Если очиститель износился, он будет недостаточно отлично вытирать стекло. При истирании графитного слоя конструкции на стекле начнут появляться маленькие царапинки. Каркасные изделия довольно надежны, но срок их службы не наибольший: нездоровым местом являются шарниры, которые изнашиваются резвее других частей, потому что испытывают завышенные нагрузки при движении. При сильном холоде как еще его именуют обмерзании эффективность конструкции существенно снизится.

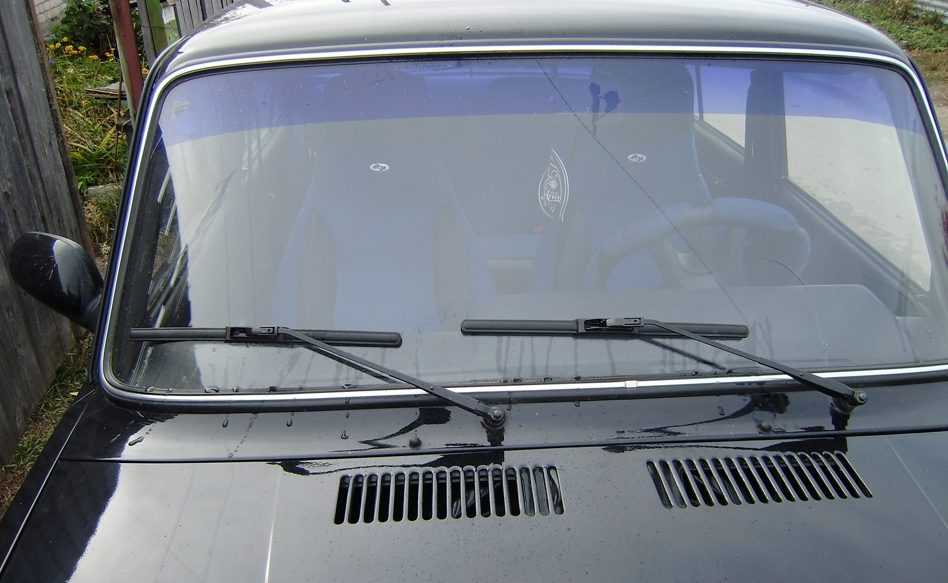

• Бескаркасные дворники на ВАЗ 2107 имеют достаточно необыкновенный, симпатичный собственный вид. Они отличаются тем, что рабочая поверхность лишена каркасного основания. Какой термостат лучше выбрать и поставить на свой ВАЗ-2107, ВАЗ 2114; ВАЗ 2115;. Какие лампы лучше поставить в фары для Ford Focus. Заместо него за прижим очистителя отвечает пружинное основание. Конструкция имеет ряд особенностей, выделить можно последующие: срок службы превосходит срок использования каркасных дворников, но не следует рассчитывать, что их хватит на несколько сезонов сходу. какие дворники лучше ВАЗ 2114 и на допотопных ВАЗ 2107. купить и поставить на любой. Стоимость изделия существенно выше каркасного варианта, приблизительно в 1,5-2 раза. Подробная инструкция по снятию обшивки передней двери на ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107 своими руками. Принципиально верно подобрать модель, которая выпускается для ВАЗ 2107, потому что крепления не универсальны.
• Гибридные дворники на ВАЗ 2107 практически представляют без помощи других обыденный каркасный дворник, как досадно бы это не звучало помещенный в особый короб из резины. Он защищает изделие от воздействия воды, других негативных причин, из-за которых срок службы может понижаться. Такая конструкция эффективнее очищает стекло, но имеет необычно общирный вес.

Часто замечаю на классику ставят безкаркасные дворники и вижу что половина стёкла либо грязное либо полосит. Так вот ответ на этот вопрос: стекло на классике по бокам закругленое, для таких дворников нужна более плоская поверхность.

Сам такие дворники покупал, сдал обратно через час))

Диагностика системы

Чтобы разобраться с причинами неработоспособности омывателя лобового стекла на ВАЗ 2107, следует прежде всего, рассмотреть конструкцию системы. Состоит она из таких элементов:

1. Бачок для омывающей жидкости.
2. Насос с электродвигателем, работа которого происходит от сети 12В.
3. Форсунки или распылители водяной струи, которая попадает на лобовое стекло.
4. Трубки из ПВХ, соединяющие вышеописанные элементы.

В бачок омывателя заливается специальная жидкость, причем летом одного типа, а зимой другого. Зимняя жидкость называется «незамерзайкой», с ее помощью можно эффективно омывать стекла при минусовой температуре воздуха, и не волноваться о том, что она может замерзнуть в системе.

При включении омывателя, происходит распыление жидкости на ветровое стекло с одновременным автоматическим включением дворников. Если при включении устройства отсутствуют признаки его работоспособности, то определить причину поломки можно самостоятельно. Электрическая схема подключения омывателя на ВАЗ 2107 представлена ниже, на основании которой можно разобраться с неисправностями.

Почему не работает омыватель лобового стекла

Чтобы определить, почему перестал работать омыватель ветрового стекла на семерке, необходимо произвести тщательную диагностику. В помощь проведения самостоятельной диагностики является схема, представленная на фото выше. После того, как будет обнаружен неисправный элемент, понадобится выполнить его ремонт или замену, что зависит от характера поломки. Неисправности рассматриваемого элемента можно разделить на незначительные (устранить можно самостоятельно) и серьезные, требующие замены неисправной детали. Более подробно рассмотрим основные узлы системы, и их неисправности.

Вышел из строя моторчик

Первым делом нужно произвести проверку исправной работы моторчика омывателя. Сделать это достаточно просто, для чего следует открыть капот, и нажать на подрулевой переключатель. Отсутствие признаков работы насоса омывателя говорит о том, что неисправен этот элемент или цепь его питания.

Разобраться в неисправности вовсе не трудно, но для этого понадобится мультиметр или лампочка. Подключаем прибор к контактам на моторчике, и включив подрулевой переключатель, производим измерения. Наличие питания 12В (или если лампочка загорелась) говорит о том, что цепь исправна, а причина скрывается в неработоспособности самого моторчика. Эта деталь не ремонтопригодна, поэтому понадобится купить новый элемент, и заменить его.

Форсунки

Проверять форсунки следует в том случае, если моторчик стеклоомывателя исправен, и в бачке есть жидкость, но она не подается на ветровое стекло. Форсунки осуществляют разбрызгивание жидкости, и имеют они простую конструкцию. При этом отсутствие подачи жидкости на стекло может возникнуть посредством неисправности форсунок, которые выявить достаточно просто:

1. Проверить подключение трубки от моторчика до форсунки. Эта трубка могла соскочить, и поэтому жидкость не поступает к форсунке.
2. Проверить трубку на наличие перегибов и изломов. Если уместен изгиб, то моторчик не сможет его выпрямить, так как имеет достаточно малую мощность. Если причина заключается в изгибе трубки, то нельзя на длительное время включать моторчик, так как в режиме нагрузки он может сгореть.
3. Засорение форсунок. Такой дефект определить достаточно просто, так как если отверстия форсунок засоряются, то не все одновременно, поэтому одна из двух деталей при такой неисправности будет функционировать.

Если дворники перестали включаться

Когда стеклоочиститель ВАЗ 2107 перестал работать в обоих положениях переключателя режимов, начинать искать неисправность следует с предохранителя дворников. Он устанавливается в электрическую сеть для ее защиты от перегрузок, возникающих при неисправностях, замыканиях или повышенной нагрузке на двигатель стеклоочистителя. Если предохранитель исправен, следует проверить его контакты. Нередко они оказываются сильно окислены и препятствуют прохождению тока. Очистить контакты просто — необходимо вынуть предохранитель и почистить контакты ножом, отверткой или наждачной бумагой. Обычно этих действий достаточно, но иногда причина кроется в неисправностях реле, переключателя или двигателя. Но об этом ниже.

Как заменить резинку на дворниках

Что нужно сделать:

1. снять обе боковые заглушки со щетки;
2. снять резиновые накладки-спойлеры;
3. удалить (стянуть) старую резинку.

После этого возникает проблема с установкой новой резинки. Кому-то удается аккуратно вставить её на место старой. Но сделать это очень непросто, поскольку резина цепляется за направляющие и не особо хорошо скользит. Можно попробовать намазать мылом, чтобы увеличить скольжение, но данный способ помогает не всем. Если вы не хотите утомлять себя медленным натягиванием резинки на щетку, то просто разберите её.

Достаточно снять одну (любую) металлическую направляющую. После этого новую резинку нужно одеть на ту направляющую, которая осталась в щетке. Сделать это несложно, но следите за тем, чтобы резинка не порвалась. Затем вставьте в неё вторую направляющую и тщательно расправьте резинку. Работа сделана. Нужно лишь вернуть на место спойлеры и закрепить конструкцию боковыми заглушками. Обязательно проверяйте надежность фиксации всех элементов, поскольку на дворники приходится значительная нагрузка во время непогоды: дождей, снегопада и даже сильного ветра. Приобрести отдельно одну заглушку на щетку будет очень проблематично.

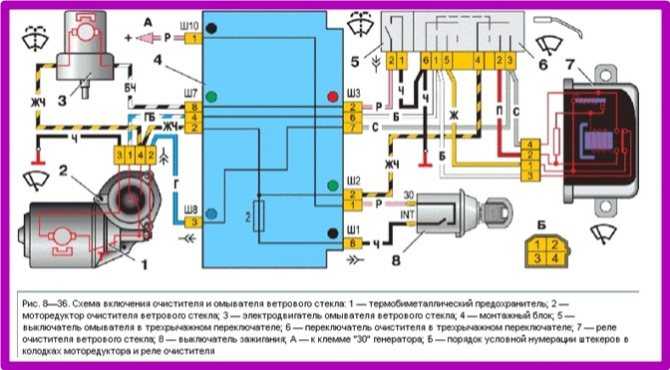

Схема стеклоочистителя работа.

Нулевое положение.

Схема состоит из плавкого предохранителя F, трёхпозиционного переключателя SA, электродвигателя с постоянными магнитами М и концевого переключателя SQ. Нулевое положение переключателя SA соответствует выключенному состоянию стеклоочистителя автомобиля. Если переключатель перевести в это положение после рабочего то остановка электродвигателя произойдёт только после размыкания концевого переключателя SQ, которое происходит в момент нахождения щеток стеклоочистителя в крайнем положении.

Замыкание щётки электродвигателя, переключателем SQ, на массу приводит к динамическому торможению и резкой остановке электродвигателя, что препятствует проскакиванию момента отключения и повторной подачи питания на щётки электродвигателя через SQ, что приведёт к безостановочной работе электродвигателя.

Первое положение.

При переводе переключателя SA в первое положение питание от предохранителя F через контакты переключателя, будет поступать к щётке электродвигателя, и привод будет работать на низкой скорости.

Второе положение.

Если включить второе положение, то питание получит дополнительная щётка электродвигателя, смещённая относительно минусовой щётке, что приведёт к изменению магнитного потока якоря и увеличению скорости вращения.

Способы замены щеток

Ремонт узла осуществляется по 2 методикам:

• со снятием оборудования;
• без проведения демонтажа.

Методика восстановления узла зависит от компоновки агрегатов в моторном отсеке и от состояния резьбовых соединений. Если на стальных элементах имеется налет ржавчины и окислов, то рекомендуется снять электрическую машину.

Перед тем как заменить щетки на генераторе, необходимо подготовить:

• гаечные ключи или головки (размер и тип зависят от модели автомобиля);
• отвертки с плоским и крестообразным жалом;
• комплект новых деталей (подбирается по каталогу в зависимости от модификации электрической машины);
• баллон с жидкостью WD-40, позволяющей откручивать загрязненные или заржавевшие резьбовые соединения.

На снятом генераторе

Алгоритм обслуживания узла на примере автомобиля ВАЗ-2113 с 8-клапанным силовым агрегатом:

1. Заглушить мотор, включить 1-ю передачу и затянуть рычаг стояночного тормоза.
2. Открыть капот, от корпуса АКБ отсоединяется отрицательный кабель (идет на кузов машины).
3. Ослабить затяжку болта в нижней опоре.
4. Отсоединить коммутационные кабели.
5. Отвернуть гайку регулятора натяжения приводного ремня, а затем с помощью монтажной лопатки аккуратно сдвинуть генератор в сторону блока двигателя.
6. Удалить приводной ремень, отвернуть болт крепления кронштейна натяжения к блоку цилиндров.
7. Выкрутить нижний болт, удерживающий электрическую машину на моторе.
8. Уложить оборудование на верстак, демонтировать пластиковую крышку, которая удерживается на защелках.
9. Демонтировать корпус регулятора напряжения, который крепится на винтах с крестообразной головкой. Узел крепится к обмоткам при помощи быстросъемной колодки.
10. Снять щетки, детали подлежат замене при остаточной длине графитовых элементов менее 5 мм.
11. Установить новые детали и произвести сборку в обратной последовательности. Отрегулировать натяжение ремня, а затем запустить силовой агрегат и проверить работу электрических приборов. Если на машине установлен бортовой компьютер, то прибор показывает напряжение в бортовой сети.

Снятие генератора на других автомобилях может потребовать демонтажа корпуса воздушного фильтра или воздуховодов. На некоторых машинах иностранного производства используются автоматические натяжные приспособления, корпус электрического прибора жестко прикручивается болтами к блоку цилиндров.

Владельцу необходимо ослабить натяжение ремня, а затем снять его со шкива. На автомобилях Toyota электрические компоненты закрыты металлическим кожухом, закрепленным гайками.

Под крышкой находятся щеточный блок, диодный мост и блок управления зарядкой (оснащается алюминиевым радиатором). После снятия щеток осматриваются коллекторные кольца, если на деталях имеется выработка, то потребуется снять ротор для исправления дефекта. После сборки и установки проводится проверка напряжения в бортовой сети при заглушенном и заведенном двигателе.

Схема подключения генератора Ваз 2106

Реле регулятор.

В таких случаях проще всего заменить полностью выпрямительный блок.

Следите за контрольными лампами, и удачи на дорогах! При этом через обмотку якоря будет протекать электрический ток.

Когда значение напряжения будет около 7,5В, силы магнитного потока электромагнита будет достаточно для притягивания якоря и размыкания контактов. Чтобы произвести ремонт генератора ВАЗ , выполните следующие действия: Сначала необходимо отключить штекер от выхода 67 на узле. Регулятор напряжения и щеточный узел Но вся проблема в том, что генератор вырабатывает электричество нестабильно.

Номинальное напряжение Г соответствует напряжению типового аккумулятора ВАЗ — 12 вольт. Обмотка возбуждения, которая расположена на самом роторе, запитывается через регулятор напряжения. При этом контакты реле остаются замкнутыми, что приводит к загоранию контрольной лампы на панели приборов. Также возможен выход из строя самой лампы, но это легко проверить, установив уровень зарядного тока при помощи бортового амперметра.

Добившись необходимого натяжения, заворачиваем крепежную гайку к планке регулировки. Каждая обмотка состоит из шести последовательно соединенных катушек. Напряжение в бортовой сети ниже 13,6 В проверяется автотестером Плохо натянут ремень генератора Подтяните ремень Включено слишком много мощных потребителей электроэнергии, особенно при низких оборотах двигателя.

Если это делается с трудом, то выкручиваем нижний крепежный болт

Обратите внимание на то, что в статорной должно быть определенное сопротивление, в зависимости от модели генератора. Щеткодержатель крепится винтом на задней крышке генератора. Но дело в том, что конструкция электрической машины совсем не рассчитана на использование такого количества потребителей

Корректное подключение генератора ВАЗ дает гарантию безаварийной и уверенной эксплуатации этого электрического агрегата транспортного средства. Генератор ВАЗ-2107(08) подключить на 2101…2106

Но дело в том, что конструкция электрической машины совсем не рассчитана на использование такого количества потребителей. Корректное подключение генератора ВАЗ дает гарантию безаварийной и уверенной эксплуатации этого электрического агрегата транспортного средства. Генератор ВАЗ-2107(08) подключить на 2101…2106.

https://youtube.com/watch?v=ZaufySe_6vU

Как снять моторчик дворников ВАЗ 2107 – Замена моторчика дворников на ВАЗ 2107

Как это работает моторчик стеклоочистителей

В большинстве автомобилей установлено две щетки, которые обеспечивают более эффективную очистку лобового стекла. На заднем стекле, как правило, монтируется одинарный стеклоочиститель.

Работает устройство в двух или трех режимах, которые позволяют щеткам обеспечивать прерывистую, медленную или быструю очистку.

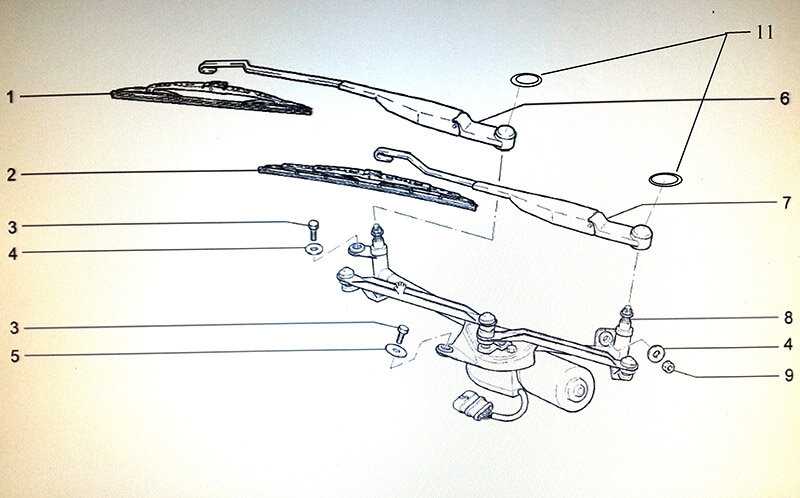

В общую конструкцию входит моторчик

дворников (небольшой двигатель с редуктором), механизм возврата щеток, система рычагов и сами очищающие резинки. Параллельно с очистителем можно задействовать омыватель лобового стекла, который подает воду в виде направленной струи.

Один из самых ненадежных элементов системы, который часто выходит из строя, является моторчик. В случае его поломки автолюбители не знают, как действовать и какие могут быть причины.

Как выполнить замену двигателя стеклоочистителя?

Наибольшая проблема – выход из строя механизма, приводящего в действие щетки на лобовом стекле. В такой ситуации необходимо демонтировать двигатель, сделать его ремонт, а в некоторых случаях – произвести замену. Давайте же рассмотрим, как снять моторчик стеклоочистителя (на примере ВАЗ-2109).

Алгоритм замены следующий:

Многие автомобилисты стремятся сэкономить при покупке автомобиля и в этом им обещают помочь компании, пригоняющие машины из США. На самом деле может оказаться, что вместо экономии, в размере до 30% от стоимости, водитель получает дополнительные траты и проблемы, а покупка становится не такой уж выгодной.

Помощь компаний-посредников. Обычно фирмы обещают помочь сэкономить до 30% от стоимости при приобретении автомобиля, однако на деле все оказывается далеко не так. В процессе оформления документов покупателям предлагают дополнительные опции, которые и вовсе не нужны, требуют оплатить дополнительные услуги, не названные с самого начала и навязывают сервисы.

В итоге покупка кажется не такой уж экономной и водители задумываются над тем, чтобы присмотреться к отечественному рынку. Дополнительные траты доказывают, что пригон авто из-за океана выходит не таким уж “прозрачным” и экономным.

• Стоимость модели на аукционе в США
• Аукционный сбор для организации, озвучивают его всегда до оформления процедуры покупки
• Стоимость доставки

По прибытии машины в Россию, покупателя попросят заплатить:

• Таможенный сбор
• Услуги СВХ и таможни
• Утилизационный сбор
• Ремонтные работы

Стоимость услуг компании. Когда стоимость автомобиля просчитана, стоит еще учитывать цену на услуги компании. В зависимости от того, как именно осуществляется деятельность организации, она может оказаться разной. К примеру, компания может работать напрямую с партнерами из США, тогда заплатить нужно меньше, или выступать в качестве посредника – сумма увеличится.

Компании иногда предлагают дополнительные услуги. К примеру, чтобы автомобиль поместили в контейнер обученные опытные сотрудники или предоставление фотографий транспортного средства в процессе транспортировки. Что именно выбирать, клиент решает сам.

В большинстве случаев есть только несколько крупных компаний в США, занимающихся перевозкой авто, а представители организаций в России работают с ними чаще напрямую. Таким образом, сотрудничество с американскими партнерами напрямую может помочь сократить расходы на покупку зарубежного автомобиля.

Итог. Многие автомобилисты задумываются над тем, чтобы приобрести автомобиль из США, однако не знают, насколько “прозрачной” окажется покупка. Стоит учитывать, что стоимость будущей машины легко заранее просчитать, даже если учитывать услуги организации по доставке.

Лучше, если организация сотрудничает с партнерами из США напрямую, так действительно удастся сэкономить при покупке машины из-за рубежа.

Что делать, если не работают дворники на ВАЗ-2107

Без стеклоочистителей не обходится ни один автомобиль, и название говорит само за себя, ведь именно в его задачи входит очищать лобовое стекло машины. Если на улице снег, дождь, или стекло по тем или иным причинам грязное, именно дворники приходят на помощь, иначе поездка будет невозможна или весьма затруднительна. В связи с этим многие задаются вопросом: можно ли самостоятельно понять причину поломки, поменять или отремонтировать дворники? И ответ – да, можно. Именно об этом наша сегодняшняя статья.

• электрического моторчика;
• предохранителей;
• реле управления;
• электрического насоса омывателя;
• щеток;
• выключателя трехпозиционного.

Причины поломок

Среди наиболее частых можно отметить:

1. Сбои в работе переключателя.
2. Сгорел плавкий предохранитель, что происходит в случае:

• если перегружать электромоторчик;
• допускать попадание в него воды;
• если перегревается проводка.

1. Причина неисправности находится в моторчике стеклоочистителя.
2. Поломалось реле дворников.
3. Отсутствует или работает с перебоями контакт в цепи.

Как поменять бескаркасные дворники на машине

Перед тем как поменять бескаркасные дворники на новые, обязательно нужно почистить от загрязнений лобовое стекло и крепления механизмов. В крайнем случае подойдет тряпка, намоченная мыльным раствором. Более качественная очистка достигается применением струи сжатого воздуха или воды. Соответственно, требуется специализированное оборудование.

Вполне подходят для быстрой очистки креплений дворников баллончики со сжатым воздухом, предназначенные для обслуживания компьютерной техники.

1. Снимаем старые щетки.

Очистив крепления от грязи, можно снять старые дворники.

Разберем процесс демонтажа отслуживших стеклоочистителей пошагово:

• выкручиваются крепежные шпильки;
• затем извлекается корпус щетки;
• болты освобождаются от резиновых заглушек;
• откручиваются болты.

Следует соблюдать осторожность при выкручивании болтов, так как они чаще всего соединены с мотором, который приводит дворники в движение. При повреждении электродвигателя стеклоочистители утратят работоспособность.

Чтобы установка новых дворников прошла без проблем, нужно внимательно отнестись к сохранности уплотнительных шайб.

Чтобы установка новых дворников прошла без проблем, нужно внимательно отнестись к сохранности уплотнительных шайб.

2. Устанавливаем новые.

Выполнив все подготовительные операции, можно приступать к установке новых бескаркасных дворников. Если выбраны устройства с подогревом, то электрический шнур нужно проложить через крепления в моторный отсек.

Прокладку проводов нужно вести крайне аккуратно, контролировать, чтобы они не касались движущихся и горячих узлов автомобиля.

Дворники с подогревом обычно подключаются к контактам системы обогрева стекла. После подключения необходимо обязательно загерметизировать соединение специальным колпачком или резиновым кожухом.

После выполнения этих действий следует наконец установить сами бескаркасные дворники. Для успешного выполнения задачи можно руководствоваться следующей инструкцией:

• основание дворника снабжается новой прокладкой из резины;
• основание дворника насаживается на четырехгранный штырь;
• шайба со старого механизма переносится на новый и используется для уплотнения соединения;
• дворник фиксируется при помощи крепежного болта.

Для замены второго бескаркасного дворника следует повторить все эти операции сначала. Завершающим этапом замены стеклоочистителей должна обязательно быть проверка новых щеток на качество очистки стекла.

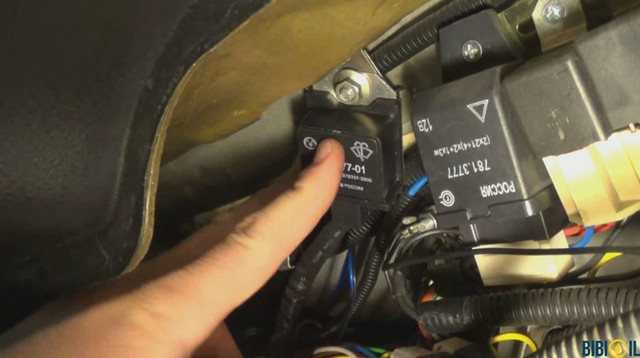

Где находится реле дворников на ВАЗ 2107?

ВАЗ 2107 – один из самых распространенных в Украине автомобилей. Он славится своей простотой в ремонте и надежностью. Все, что нужно этой машине — уход владельца, хорошее масло в мотор и коробку передач и она будет служить верой и правдой. Одной из немногих его проблем является нередко выходящее из строя реле дворников. Это приводит к тому, что стеклоочистители не работают вовсе, либо же постепенно замедляется их цикличность. Для восстановления работоспособности устройства, реле необходимо заменить, но сделать это не так просто. В этой статье описывается месторасположение реле дворников на ВАЗ 2107, процесс замены новым.

Как работают дворники и зачем они нужны?

Основная задача стеклоочистителей – создавать хороший уровень видимости в плохую погоду, очищать от воды и грязи лобовое стекло автомобиля. Помочь им в этом может специальная автохимия и использование правильного омывателя. Работают стеклоочистители благодаря специальному моторредуктору, питание на который подается от бортовой цепи автомобиля. А за периодичность работы отвечает реле, имеющее маркировку РС-514. ВАЗ 2107 имеет два режима работы дворника – постоянный и цикличный, с паузой в четыре секунды. Эффективность дворников напрямую связана с качеством АКБ, купить хороший аккумулятор можно у нас.

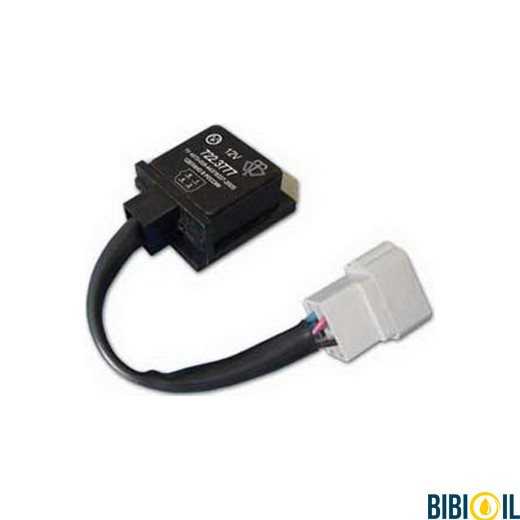

Реле стеклоочистителей, как один из самых важных элементов системы, располагается под торпедой, слева. Прикручивается двумя винтами, скрывающимися под оббивкой. Подключение осуществляется при помощи специального штекера, размещенного возле ручки гидрокорректора фар. Для проверки прибора штекер необходимо отключить и вытащить.
