Замена ступичного подшипника ваз 2110 своими руками (фото)

Необходимый инструмент

Перед тем как приступить к работе, необходимо подготовить весь инструмент и собрать его в одном месте:

Специальный съёмник для демонтажа подшипника.
Вороток.
Головка на «30».
Ключи или накидные головки на «17» и «19».
Оправка для выбивания ступицы.
Новые ступичные подшипники.

Инструмент собран и готов к использованию

Подготовительные работы

Позаботьтесь о том, чтобы рабочее место было хорошо освещено, и лучше всего если оно будет на смотровой яме или подъёмнике. Потому, что только таким образом можно говорить о высоком удобстве при проведении подобных работ. Также не лишним будет ознакомиться с подробной схемой расположения подшипника на передней ступице ВАЗ-2112.

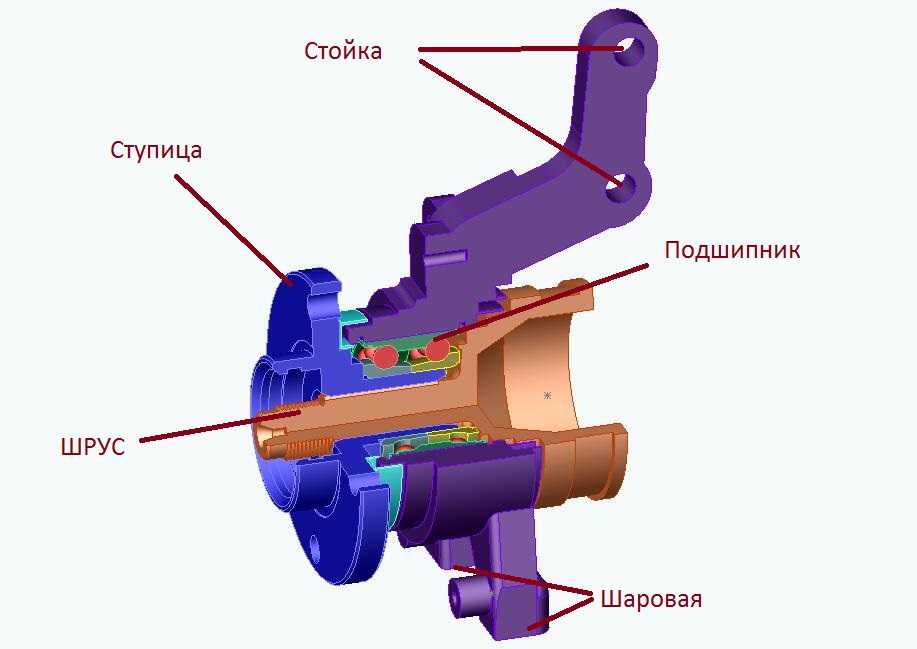

Благодаря такой иллюстрации, схема становится очень понятна.

Пошаговый порядок работ

Первым делом устанавливаем автомобиль в неподвижное состояние, ставим на ручной тормоз, и при желании устанавливаем противооткатные упоры. И пока автомобиль находится на поверхности, срываем все болты на передних колёсах.

Сорванные болты откручиваем, убираем в сторону. Снимаем колесо.

Далее, нам необходимо при помощи ключа на «30» отвернуть гайку ступицы

Обратите внимание, что во время её демонтажа, придётся нажать на педаль тормоза, а для этого нам потребуется помощник. Затем воспользовавшись отвёрткой отжимаем суппорта

Когда эта операция проделана, имея под рукой ключ на «17» откручиваем суппорта от поворотных кулаков

Затем воспользовавшись отвёрткой отжимаем суппорта. Когда эта операция проделана, имея под рукой ключ на «17» откручиваем суппорта от поворотных кулаков.

Аккуратно выкручиваем тормозной диск от ступицы.
Затем, производя несильные удары освобождаем ступицу.
А затем и ШРУС от подшипника.

Замена ступичного подшипника

Затем, когда доступ к подшипнику ступицы полностью открыт, существует несколько способов по её замене.

Первый способ

В этом случае необходимо иметь специальный съёмник для демонтажа подшипника.

Сначала необходимо позаботиться об удалении стопора.
Воспользовавшись этим устройством, достаточно просто извлечь старый подшипник и установить на его место новый.
После этого весь процесс сборки проводим в аналогичном порядке снятию.

К преимуществам этого способа можно отнести, то, что во время этих работ нет необходимости трогать болт развал-схождения колёс, следовательно, дополнительных работ вам не прибавится.
А к недостаткам подобного способа можно отметить неудобство во время проведения. Так как придётся изловчиться и принять крайне неудобную позу.

Второй способ

Для производства этих работ, необходимо произвести аккуратный демонтаж поворотного кулака и полностью снять ступицу.

Перейдя на верстак, производим замену подшипника ступицы.
Для этого демонтируем стопорное кольцо и выбиваем подшипник с посадочного места, либо выпрессовываем его.
Далее, установку производим в обратном порядке, предварительно очистив поверхность ступицы.

Совет! Перед тем, как приступить к демонтажу болтов развал-схождения, отметьте их положение при помощи маркера или мела. При этом метки должны обозначать текущее положение болта на стойке и прежнее расположение кулаков. Благодаря таким меткам, при сборке будет гораздо проще ориентироваться в положении этих болтов. Хотя и вернуть прежнее состояние никак не получится, но свести к минимуму всё же удастся.

Ставим метки

Ставим метки.
Выбиваем все болты у кулака.
Демонтируем болты крепления на нижней шаровой опоре.
Таким образом подшипник будет выбит из ступицы.
Убираем стопорные кольца.
Выпрессовываем подшипник.
Монтируем новый подшипник, предварительно очистив пространство ступицы и обильно промазав его поверхность.

Подобный способ ремонта будет очень эффективен, когда ремонту подвержен не только ступичный подшипник, но и большая часть ходовой ВАЗ-2112. К таким элементам можно отнести замену рулевых наконечников, сайлентблоков рычагов и шаровых опор.

Третий способ

Для выполнения работ этим способом необходимо снять всю стойку полностью.

Стойка демонтирована.

Далее, воспользовавшись тисками, производим замену ступичного подшипника.
Так как именно таким образом замена произойдёт быстро и качественно.

После демонтажа подшипников, устанавливаем всё в обратном порядке, собираем стойку и монтируем её на автомобиль.

Изготавливаем съёмник сами или покупаем?

Если у вас нет желания заниматься выбиванием подшипника, можно приобрести в магазинах специальный съёмник, так как весь процесс работы с таким устройством становится легче, а время на работы уменьшается. Это касается и работ по установке подшипника.

Съёмник ступицы Хенд-мейд

Регулировка

Проверка его работоспособности и регулировка выполняется следующим образом:

Поднимите переднее колесо при помощи домкрата;
Снимите колесо;
Зубилом удалите защитный колпачок на подшипнике передней ступицы;
Демонтируйте тормозные колодки;
На поворотном кулаке следует закрепить держатель индикатора;
Ножку этого индикатора уприте в ступицу, максимально близко к регулировочной гайке;
На шпильки накидываются кольца накидных ключей, и затягиваются гайки. Удерживая их, ступица в осевом направлении проворачивается и смещается;
При помощи индикатора определяется показатель перемещения или зазора. Если он составляет более 0,15 миллиметров, зазор обязательно нужно отрегулировать;
Установите колесо на место, не используя защитный колпачок. Закрепите его двумя болтами, ввинченными диаметрально;
Зубилом распрямите бортик на гайке подшипника и ключом на 27 (торцевым) демонтируйте гайку;
Применяя момент затягивания 2,0 кг-см, закрутите новую регулировочную гайку;
Ослабьте гайку, после чего вновь ее затяните, но теперь с моментом 0,7;
Регулировочную гайку медленно отпустите на 25 градусов, в вертикальной плоскости проверните колесо. Должен появиться незначительный люфт;
Проверьте зазор. Его показатели должны составлять в пределах от 0,08 до 0,02 миллиметра;
В таком положении гайку застопорите с зачеканкой буртика в специальных пазах. Они расположены на поворотном кулаке в конце его цапфы;
Удалите из защитного колпачка старую смазку и заложите новую. Около 25 граммов. Специалисты рекомендуют использовать Литол 24, хотя есть и достойные альтернативы;
Монтируйте защитный колпачок на подшипник;
Колесо устанавливается на свое законное место.

Статья в тему: Замена стоек стабилизатора на ВАЗ 2110 (причины и полный процесс замены)

Подобная диагностика с элементами ремонта позволит продлить срок службы вашего подшипника ступицы. Если же регулировка не позволила вернуть зазор в необходимые параметры, подшипник следует полностью заменить.

Второй способ замены подшипника

Если выбран второй вариант, продолжаем ремонтные работы по такой инструкции:

Устанавливаются метки. При помощи мягкой наставки отворачиваются и выбиваются крепёжные болты поворотного кулака. Откручиваются два крепёжных болта нижней шаровой опоры к этому поворотному кулаку, который успешно снимается.
При помощи наставки требуемого диаметра ступица выбивается с подшипника. Снимаются стопорные кольца. В тиски устанавливается съёмник и выпрессовываются подшипники.

Примечание. Места для посадки подшипников в поворотных кулаках нужно почистить от загрязнений и обильно смазать.

Подшипники запрессовываются, устанавливаются стопорные кольца. После таких действий собранные кулаки с новыми подшипниками монтируются на ступицах. Используя ту же самую оправку, производится забивание до упора. Усилие нужно концентрировать на внутренние обоймы подшипников.

Примечание! Запрессовывать подшипник нужно, используя пресс, съёмник или тиски. Молотком пользоваться нельзя, поскольку это приведёт к разрушению элемента. При запрессовке нужно прикладывать усилие только к наружным кольцам.

Последующая сборка осуществляется в обратном порядке.

Примечание! Как правило, в ступице стоит подшипник шариковый двухрядный, во время использования он не нуждается в регулировки и смазке. При выпрессовывании данный элемент всегда разрушается, поэтому выпрессовывать ступицу рекомендуется только для замены подшипников.

В том или ином случае, самостоятельная замена передних подшипников ступицы обойдётся значительно дешевле, нежели работы на СТО. Для лучшего восприятия процесса рекомендуется просмотреть видео. Также, рекомендуется использовать в процессе работы наглядные пособия, такие как фото. Работая своими руками, рекомендуется делать все так, как требует инструкция, чтобы избежать ошибок. Цена на подшипники не высокая, поэтому можно спокойно приступить к их замене, если есть такая необходимость. Так же на нашем ресурсе Вы можете узнать о замене заднего подшипника ступицы.

Замена ступицы – дело важное

Замена ступицы передней ваз 2110 схема

Если не предпринимать никаких действий, то возможны весьма печальные последствия, ведь неисправная ступица не может удерживать болты, которые фиксируют колеса автомобиля. Поэтому на большой скорости колесо может просто-напросто отлететь.

Снятие старой ступицы

Для выполнения работ потребуются следующие инструменты:

два гаечных ключа «на 17»;
универсальный ключ, предназначенный для снятия колеса;
набор головок;
гаечный ключ «на 22»;
съемник шаровых опор;
домкрат.

Передняя ступица ваз 2110

Начиная работу, прежде всего, под автомобиль устанавливается опора. Также под колеса транспортного средства устанавливаются башмаки для устойчивости.Итак:

Прежде всего, снимается передний тормозной диск.

Замена ступицы переднего колеса ваз 2110

После этого ослабляется зажимной болт, который фиксирует гайку крепления ступицы от отвинчивания, потом отвинчивается гайка и снимается с оси ступицы. Если имеется упорная шайба, то ее также необходимо снять.
С поворотного кулака снимается ступица переднего колеса.

Ступица переднего колеса ваз 2110

Если на поворотном кулаке остается внутреннее кольцо подшипника, то оно снимается с оси ступицы с помощью съемника, после чего снимается уплотнительное кольцо ступицы.
Проверяется состояние цапфы поворотного кулака. Если есть необходимость, то ее нужно заменить.

Перед установкой новой запасной части потребуется провести несколько процедур, чтобы деталь прослужила долго.Для этого:

Из ступицы извлекается внутреннее кольцо наружного подшипника.
Затем с задней части ступицы снимается уплотнительное кольцо и извлекается внутреннее кольцо внутреннего подшипника ступицы.

Ваз 2110 передняя ступица

Ступица устанавливается на соответствующую оправку и с помощью выколотки и молотка выбивается внутреннее кольцо внешнего подшипника.

Установка новой ступицы

Ваз 2110 ступица переднего колеса новая

Итак:

При помощи наждачной бумаги ступица очищается от смазки и грязи, зашлифовываются заусенцы на ступице. Проверяется состояние ступицы на наличие механических повреждений, трещин и износа.
Если обнаруживаются дефекты, то ступицы придется менять.

Берется новая ступица. Перед сборкой на внешнее кольцо подшипника, а также на сопрягаемую поверхность ступицы наносится тонкий слой смазки.
Также смазываются беговые дорожки внутреннего кольца.
Затем новая ступица устанавливается на оправку.

Ваз 2110 ступица передняя

В ступицу устанавливается наружное кольцо внутреннего подшипника. С помощью трубчатой оправки, которая опирается на внешнее кольцо подшипника и пресса, кольцо подшипника запрессовывается в ступицу до упора.

После этого ступицу переворачивается и аналогичным образом наружное кольцо внешнего подшипника запрессовывается в ступицу.
Устанавливается внутреннее кольцо внутреннего подшипника. Уплотнительное кольцо устанавливается на заднюю часть ступицы рабочими кромками к подшипнику. Подшипники заполняются смазкой, которая составляет две трети общего объема смазки, потом устанавливается внутреннее кольцо внешнего подшипника.

Только после вышеописанных процедур можно устанавливать ступицу на ее законное место:

Сначала на заднюю часть уплотнительного кольца ступицы наносится тонкий слой смазки, и ступица устанавливается на цапфу поворотного кулака.
Устанавливается упорная шайба и навинчивается гайка, которая фиксирует ступицу.
Завинчивается гайка фиксации ступицы, запрессовываются внутренние кольца подшипника на цапфу поворотного кулака.
После того, как ступица будет установлена, регулируется осевой люфт подшипника ступица.
После завершения регулировки затягивается зажимной болт, который фиксирует гайку крепления от отвинчивания.
Затем на цапфу поворотного кулака устанавливается пружина.
На ступицу устанавливается защитный колпачок со смазкой.
После этого устанавливается тормозной диск и, если имеется антиблокировочная система, устанавливается датчик.

Процесс замены ступицы переднего колеса не занимает много времени, не требует особого опыта. Достаточно просто изучить конструкцию ступицы, посмотреть соответствующее видео и фото – материалы, прочитать необходимые пособия по ее снятию, замене, установке и можно выполнять процедуру своими руками.
Пошаговая инструкция по самостоятельной замене позволит не только сэкономить средства, но и огородит семейный бюджет от непредвиденных трат (ведь цена на услуги подобного рода в автомастерских высокая).

Так же на нашем ресурсе Вы можете узнать о замене задней ступицы.

Замена ступичных шарикоподшипников заднего колеса на Ваз своими силами

Подшипник задней ступицы Ваз 2110 меняется по инструкции, но сначала учтите следующие моменты:

Подшипник не подлежит повторной установке.
Рекомендуется замена сразу второго подшипника, с другой стороны.

Разбираем ступичный узел и демонтируем изделие

Для начала ослабляем болты крепящие колесо и ступичную гайку.

Далее поднимаем авто на домкрат.

Декоративней колпак (пыльник) колеса так же надо снять.

Теперь шестигранником откручиваем штифты, которые держат барабан, колодки снимать не потребуется.

Откручиваем ступичную гайку с помощью удлинения ключа, убираем шайбу. Если выполненяете такие работы впервые, в этом случае желательно ёё открутить до поднятия автомобиля домкратом.

Демонтаж ступицы — работаем съемным устройством.

Упором съемника устанавливаем устройство на ось.

Лапками зацепляемся за заднюю поверхность ступичной детали.

Устанавливаем и проверяем корректность монтажа лапок, теперь ключом затягиваем резьбовое соединение.

Ступица легко снимется, внутри останется наружное кольцо подшипника с шариками и сепаратором.

На оси останется внутреннее колечко старого подшипника ступицы.

Крепим съемник, как показано на фото, за тыльный торец. Возможно, потребуются более острые лапки, либо снимаем другим съемником.

Стягиваем внутреннее кольцо со полуоси. Эту операцию рекомендуется выполнять исключительно при помощи съемника.

Теперь из ступицы выпрессовываем старые детали, для начала круглогубцами снимем стопорный элемент.

Далее демонтируем защитный кожух (пыльник), зажимаем в тиски ступицу и зубилом с молотком аккуратно сбиваем эту крышку.

Осталось выпрессовать наружную обойму. Для этого подбираем головку нужного наружного диаметра (чуть меньше 60 мм), а так же специальные проставки, которые нужны, чтобы подшипник при выпрессовке вышел с другой стороны.

Зажимаем конструкцию и крутим до тех пор, пока подшипник не выйдет из корпуса. На этом демонтаж закончен, осталось заменить старый элемент.

Установка и замена подшипника ступицы

Перед началом монтажа шарикоподшипников, отчистите от грязи и ржавчины внутреннюю посадочную поверхность ступицы

В процессе запрессовки — важно соблюдать плавность усилия и следить, чтобы не было перекосов.

Наживляем новый подшипник в отверстие, ровно и без перекосов, далее зажимаем в тиски как на втором фото.

Затягиваем в тисках и прессуем до торца.
При замене воспользуемся старой обоймой и запрессуем подшипник до конца.

Важные рекомендации:

1. Ударным способом не рекомендуется вставлять и вынимать подшипник, так как много и безударных, безопасных методов. 2. Оправка при запрессовке должна упираться строго в наружную часть обоймы.

После запрессовки устанавливаем стопорящее кольцо.

После того как вставим кольцо, не забываем поставить кожух, делается это молотком через проставку.

Подшипник заменен. Начинаем сборку, ставим ступицу на место, затягиваем моментом 19-23 кгс/м. Обязательно контрим буртик контргайки.

Устанавливаем тормозной барабан, а затем колесо.

Дальнейшая сборка узла выполняется по обратной технологии. Замена завершена.

Способы замены

Первый способ

Итак:

В первом случае необходимо обязательно воспользоваться съемником для снятия подшипника;
Достаточно просто аккуратно вынуть подшипник и заменить его новым;
После установки все действия, приведенные выше, следует провести в обратном порядке.

К основным преимуществам этого метода является тот факт, что мастеру не нужно будет трогать болт регулировки развала, который очень трудно потом поставить на место.

Съемник подшипника со ступицы

Если говорить о недостатках, то можно отметить следующее: мастеру придется принять очень неудобную позу для выполнения действий. Именно поэтому необходимо приготовить подъемник и забраться в смотровую яму.

Но все же очень неудобно автолюбителю в такой позе выбивать ступицы и заниматься запрессовкой подшипникового узла.

Второй способ

Состоит из следующих шагов:

Чтобы снять подшипник вторым способом надо аккуратно провести демонтаж поворотного кулака и снять полностью ступицу;
После этого мастеру понадобится перейти на верстак;
Непосредственно на верстаке производится замена подшипника ступицы ВАЗ 2110;
После этого все устанавливается обратно, так же, как было снято до этого.

Снимаем стопорное кольцо

В очищенную и смазанную ступицу запрессовываем новый подшипник

Опираясь на внутреннее кольцо подшипника, куском трубы выбиваем подшипник

Этот способ, несомненно, намного легче первого, но поскольку он затрагивает развал, то проблем с регулировкой не избежать. Прежде чем приступить к выкручиванию болтов крепления кулака от стойки, необходимо отметить мелом или маркером их положение.

Первая меточка в этом случае будет указывать на место положения регулировочного болта на стойке. Вторая меточка будет указывать прежнее положение кулаков.

После того, как мастер приступит к сборке, он будет ориентироваться как раз на эти метки. Конечно, большой точности будет добиться сложно и вернуть детали на их место не получится. Но при аккуратной работе погрешности в установке можно свести к минимуму.

Мастер ставит метки;
Выбивает болты кулака;
Выкручивает крепежные болты из нижней шаровой опоры;
Подшипник должен быть выбит из ступицы;
Стопорные кольца демонтируются;
С помощью тисков подшипники расспресовываются.

Перед проведением обратного монтажа пространство в кулаках надо качественно и обильно смазать.

Этот метод часто применяют в случае ремонта не только одного подшипникового компонента, но и всей ходовой части. В результате этого способа можно будет спокойно заменить также и шаровые опоры, сайлентблоки рычагов и рулевых наконечников.

Третий способ

Проводится в следующем порядке:

В этом случае потребуется снять всю стойку полностью;
После того, как все компоненты будут сняты, мастеру потребуются специальные тиски;
На тисках произойдет замена подшипника ступицы и все детали будут установлены обратно.

Этот метод является наиболее сложным и трудным, потому что в нем мастеру потребуется демонтировать всю стойку. Кроме того, необходимо будет распрессовать рулевой наконечник, а еще нужно открутить крепежные гайки, они фиксируют к кузовному основанию верхнюю опору.

Список новых деталей и инструмента для их замены

Замена на ВАЗ 2114 переднего ступичного подшипника начинается с приобретения автовладельцем следующих запчастей:

подшипник ступичный передний (ориг. арт. 11180 – 3103020 – 04);
стопорные кольца передней ступицы (обычно входят в ремкомплект под арт. 11180 – 3101800 – 86);
новая передняя ступица (арт. 11180 – 3103012 – 00), которая понадобится в случае допущения чрезмерного износа подшипника и проворота в посадочном месте.

Провести всю работу по устранению данной неисправности и не повредив другие детали подвески, возможно с помощью такого набора инструментов:

балонник для снятия колес;
набор ключей рожково — накидного типа от 12 мм до 24 мм;
торцевые головки от 12 до 19 мм и вороток;
специализированный съемник ступичных подшипников;
специализированный съемник рулевых наконечников;
утконосы для демонтажа стопорных колец;
карщетка;
набор отверток;
обычные плоскогубцы.

Стоимость работы по устранению этой неисправности у официальных дилеров (на конец осени 2020 года) колеблется от 4 до 6 тысяч рублей. В небольших частных сервисных мастерских за работу попросят от 2500 до 3000 рублей. Ознакомившись с нижеприведенной инструкцией, провести ремонт своими руками не доставит больших проблем для владельца автомобиля ВАЗ модели 2113, 2114 или 2115.

Процесс замены подшипника ступицы

Для того, чтобы заменить подшипник, нужно сначала снять ступицу с автомобиля. Прежде чем поднять машину на домкрате, срываем все внешние болты- откручиваем ступичную гайку (на рисунке номер 14044271) и болты крепления колеса, поднимаем машину на домкрате и снимаем колесо. Теперь весь узел находится как на ладони. Осталось только высунуть поворотный кулак вместе со ступицей и ступичным подшипником, а возможно даже со всей стойкой в сборе, и разобрать. Если снимать поворотный кулак со стойки, обязательно надо будет делать развал-схождение, так как нарушатся все углы, если не отсоединять стойку от поворотного кулака, подшипник будет сложнее извлечь, так что вам решать, как поступить в данной ситуации.

Снятие поворотного кулака

Чтобы снять поворотный кулак, нужно отсоединить всё лишнее. В данном случае нам надо снять тормозной механизм полностью и отсоединить наконечник рулевой рейки. После этого откручиваем поворотный кулак от шаровой опоры и стойки. ШРУС высунется сам, он уже откручен. На рисунке ниже всё это показано схематически.

Теперь, когда поворотный кулак в сборе, приступим к его разборке.

Откручиваем защитные кожух от поворотного кулака
Откручиваем тормозной диск, если этого ещё не сделали

Теперь нужно вытащить ступицу из подшипника. Ступица ничем не закреплена, она удерживается только за счёт натяга в подшипнике. Обычно ступицу просто выбивают, я всегда так делал. Один человек держит поворотный кулак, второй через проставку бьёт по ступице молотком, и ступица после нескольких ударов вылетает. Если вылетела только ступица- поздравляю, вам повезло. Обычно в 90% случаев на ступице остаётся внутренняя часть подшипника, которая прикипела к ступице, но ничего страшного- её можно снять с помощью зубила.

Из корпуса поворотного кулака наружная поверхность подшипника можно извлечь разными способами, навскидку приведу три из них:

Выбить молотком через проставку
Выпрессовать прессом тоже через проставку
Использовать съёмник

Так как первый способ менее затратный, чем все остальные,и его можно применить в любом гараже, именно его и рассмотрим.

Перед тем, как начнём выбивать подшипник, надо вытянуть стопорные кольца, которые удерживают ступичный подшипник в поворотном кулаке, делается это с помощью круглогубцев или подобного инструмента. Когда стопорные кольца сняты, кто-нибудь один удерживает деталь, можно опереть на какую-то поверхность, чтобы легче было держать, а напарник в это время через проставку наносит сильные удары молотком по подшипнику.

Теперь надо очистить седло подшипника (поверхность кулака, куда вставляется подшипник), там обычно много ржавчины. Перед установкой нового подшипника желательно смазать поверхность, чтобы он туда легче садился.

Новый подшипник ни в коем случае не забивают!- только запрессовывать, иначе он рассыпется при эксплуатации. Для запрессовки можно воспользоваться тисками или прессом, как это делают на СТО. Тиски, я думаю, есть в любом гараже.

Запрессовывают подшипник через проставку, ну а как иначе, ведь тиски щеками упрутся в торец поворотного кулака, а подшипник нужно посадить значительно глубже. Если нет хорошей проставки нужного размера, можно использовать старый выпрессованный подшипник. Потом выбить его назад. ! Чтобы не запрессовать новый подшипник глубже, чем ему надо, в качестве упора предварительно устанавливают стопорное кольцо- подшипник упирается в него и дальше не идёт. Тогда вытаскивают проставку и устанавливают стопорное кольцо с другой стороны.

Когда подшипник стал на место, устанавливаем ступицу в подшипник. Её можно прессовать, а можно просто забить- ставим на стол ступицу, сверху накидываем подшипник и через проставку бьём молотком по внутренней обойме подшипника. Если будем бить через внешнюю обойму- подшипник рассыпится и долго не проходит.
Всё, теперь узел готов к эксплуатации, устанавливаем его на автомобиль и едем делать развал-схождение. Заодно можно поменять колодки, шаровые или даже тормозные диски, чтобы два раза колесо не снимать.

замена ступичного подшипника ваз 2110

Замена ступичного подшипника ВАЗ 2110

Каждому водителю «десятки» достаточно легко выяснить, что необходима замена ступичного подшипника ВАЗ 2110. Главный признак – при ускорении в районе колеса появился гул, и возникает небольшая вибрация по кузову. При резком вхождении в поворот эти признаки пропадают. Еще вы можете заметить перегрев ступицы. Замена подшипника достаточно проста и не требует специального помещения или дорогостоящего инструмента. Поэтому большинство автовладельцев смогут выполнить ее самостоятельно.

На семействе ВАЗ 2110 установлены двухрядные шариковые подшипники, не требующие смазывания и регулирования во время эксплуатации.

Передние и задние ступичные подшипники невзаимозаменяемые!

Для замены ступичного подшипника вам потребуется: упор под кузов, плоская отвертка, узкое зубило, головка на 30, динамометрический вороток, накидные ключи на 17 и на 12, съемник для подшипника (продается во всех автомагазинах), универсальный съемник, надфиль и паяльная лампа.

Замена ступичного подшипника ВАЗ 2110

Поставьте упоры под задние колеса. Плоской отверткой подденьте защитный колпачок ступичной гайки и снимите его. Узким зубилом расшплинтуйте ступичную гайку, сорвите ее и ослабьте, но не выкручивайте.

Опустите колесные болты, но не выкручивайте их. Затем поднимите полностью переднюю часть машины и поставьте упоры под кузов. Открутите колесные болты и снимите колесо.

Поднимать нужно полностью переднюю часть автомобиля, иначе поперечный стабилизатор будет поджимать подвеску кверху и мешать демонтажу ступицы.

Снятие суппорта

Ключом на 17 открутите направляющую суппорта и снимите ее. Затем отверткой разожмите тормозные колодки и поднимите суппорт вверх. Привяжите его проволокой к кузову машины, сняв нагрузку с тормозного шланга.

Снятие ступичного подшипника ваз 2110

1. Ключом на 12 открутите 2 направляющих штифта тормозного диска, и легкими ударами молотка через наставку сбейте его.

2. Полностью открутите и снимите ступичную гайку.

3. Проведите два болта М12х1,25х130 через диаметрально противоположные отверстия в тормозном диске и вкрутите их в отверстия ступицы на всю длину резьбы. Затем резким ударом тормозного диска о головки болтов сорвите ступицу.

В качестве болтов для импровизированного съемника можно использовать болты крепления головки цилиндров.

4. Ключом на 17 открутите 2 болта, крепящие шаровую опору и выведите наружный шарнир сквозь отверстие ступицы. Затем через наставку из мягкого металла или прочного дерева ударами молотка выбейте ступицу из кулака.

Чтобы избежать перекоса ступицы, проворачивайте ее после каждого удара молотком

5. Снимите стопорное кольцо и с помощью съемника выпрессуйте подшипник. Для этого уприте болт съемника во внутреннее кольцо подшипника через шайбу. В результате подшипник останется на съемнике.

Полезная информация!

Во время выпрессовки подшипника съемником его внутреннее кольцо может остаться на ступице. Чтобы его снять, снимите грязезащитное кольцо и легонько ударяйте по кольцу зубилом через молоток. После этого на ступице могут образоваться задиры, которые необходимо впоследствии убрать надфилем. Для облегчения съема кольца, можете нагреть его паяльной лампой. При этом нужно следить, что кольцо нагрелось сильнее ступицы.

6. Очистите изнутри поворотный кулак. Нанесите немного смазки, идущей в комплекте, на внешнее кольцо подшипника. С помощью съемника запрессуйте новый подшипник в кулак. Большую шайбу съемника уприте в корпус кулака, а усилие придавайте на внешнее кольцо подшипника. Это предотвратит повреждение грязезащитных колец кулака.

Чтобы облегчить запрессовку, предварительно положите подшипник в морозильную камеру на 15 минут, а поворотный кулак нагрейте с помощью паяльной лампы.

7. Установите стопорное кольцо. Затем съемником запрессуйте на место ступицу. Для этого шайбы съемника уприте в ступицу и во внутреннее кольцо подшипника.

Для облегчения запрессовки ступицы нагрейте ее паяльной лампой.

8. Проведите сборку остальных узлов в обратной последовательности.

Важная информация!

Рекомендуется использовать новую ступичную гайку. Затягивать ее необходимо, когда машина стоит на колесах. Затягивайте гайку динамометрическим ключом с усилием 23-25 кгс/м.

Теперь вы знаете как заменить подшипник ступицы на Ваз 2110 своими руками.
