Двигатель ваз 2103, технические данные и методы форсирования

Характеристики двигателя ВАЗ 2103

Технические характеристики двигателя 2103 отражают его положение в линейке моторов АвтоВАЗа. Его устанавливали на модели ВАЗ 2103, 21023, 21043, 21053, 21061, 2107. Это рядный четырехцилиндровый карбюраторный двигатель внутреннего сгорания с двумя клапанами на цилиндр, который работает на бензине марки АИ-92. Для работы мотора используют масло от 5W-30 до 15W-40, при этом расход составляет 700 г на1000 км пробега.

Основные характеристики мотора ВАЗ 2103

Наименование.	Показатель.
Длина.	565 мм.
Ширина.	541 мм.
Высота.	665 мм.
Диаметр цилиндра.	76 мм.
Ход поршня.	80 мм.
Степень сжатия.	8,5.
Вес двигателя.	121 кг.
Компрессия двигателя ВАЗ 2103.	1 МПа (10 бар).
Максимальная мощность при скорости вращения коленчатого вала 5600 об/мин.	71 лошадиная сила.
Максимальный крутящий момент при 3400 об/мин.	104 Нм.
Расход топлива при движении по трассе.	6,9 л на100 км.
Расход топлива в городском цикле.	9,4 л на 100 км.
Расход топлива в смешанном цикле.	8,9 л на100 км.

В процессе жизненного цикла ВАЗ 2103 неоднократно проходила доработка двигателя и его усовершенствование. Были созданы инжекторная версия мотора, вариант с бесконтактной системой зажигания и масса других. Эти модификации отличаются улучшенными техническими характеристиками.

данный раздел не находиться в разработке

autodelo. info

autodelo. info Легковые Мотоциклы Грузовые и коммерческие Двигатели

• Начинающим водителям
• КоАп
• Коды регионов
• Юридические вопросы
• Страхование
• Советы
• Новости
• Тест-драйв
• Интересное
• Онлайн сервисы

Извините…

На главную

• О проекте
• Правила
• Контакты

“Автокаталог и все новости из мира любителей автомобилей”

Каталог

ALFA ROMEO AUTO UNION AUDI AUSTIN BEDFORD BMW CHRYSLER CITROËN DAF DAIHATSU DAIMLER DODGE FIAT FORD GMC HONDA INNOCENTI ISUZU IVECO JAGUAR LADA(ВАЗ) LANCIA MAN MAZDA MERCEDES-BENZ MG MITSUBISHI MORRIS NISSAN NSU OPEL PEUGEOT PORSCHE RENAULT ROVER SAAB SEAT SKODA SUBARU SUZUKI TALBOT TOYOTA TRIUMPH VAUXHALL VOLVO VOLKSWAGEN ZASTAVA AVIA BARKAS BORGWARD CHEVROLET DACIA EBRO GAZ SANTANA SSANGYONG STEYR TATA PIAGGIO HYUNDAI KIA DAEWOO WARTBURG TRABANT AC RENAULT TRUCKS FERRARI LAMBORGHINI ROLLS-ROYCE MASERATI RELIANT PONTIAC FSO FORD USA PROTON BUGATTI AUTOBIANCHI HOLDEN LOTUS MORGAN FORD OTOSAN ALPINE GLAS MOSKVICH BENTLEY BUICK CADILLAC GEO LEXUS MEGA PLYMOUTH PREMIER TVR ALPINA ASIA MOTORS ASTON MARTIN JEEP WESTFIELD SMART ZAZ OLDSMOBILE LINCOLN MAHINDRA ARO LDV AIXAM BERTONE BITTER BRISTOL CALLAWAY CARBODIES CATERHAM CHECKER DALLAS DE LOREAN DE TOMASO GINETTA HINDUSTAN HOBBYCAR ACURA HUMMER INDIGO IRMSCHER ISDERA JENSEN LIGIER MARCOS MCLAREN METROCAB MIDDLEBRIDGE MINELLI MINI INFINITI OLTCIT OSCA PANOZ PANTHER PAYKAN PERODUA RANGER RAYTON FISSORE BOND AUSTIN-HEALEY RILEY WOLSELEY SAO SHELBY SIPANI SPECTRE STANDARD TOFAS UAZ UMM VECTOR WIESMANN YULON PUCH LAND ROVER MAYBACH ASHOK LEYLAND ASKAM (FARGO/DESOTO) AMC LANDWIND (JMC) GEELY SUNBEAM SPYKER KTM HILLMAN YUGO DONGFENG (DFAC) EUNOS FORD ASIA / OCEANIA FOTON GREAT WALL MITSUOKA PININFARINA LTI IRAN KHODRO (IKCO) FPV MAXUS (SAIC MOTOR) TESLA TAZZARI ARTEGA THINK NOBLE FISKER KING LONG ABARTH MIA DS (CAPSA) STREETSCOOTER RUF MICROCAR DFSK DS ZENOS CARS IZH

autodelo. info

autodelo. info Легковые Мотоциклы Грузовые и коммерческие Двигатели

• ПДД
• КоАп
• Коды регионов
• Юридические вопросы
• Советы
• Новости
• Обзоры
• Интересное
• Онлайн сервисы

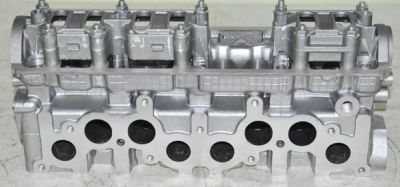

Устройство головки блока и ГРМ

Головка блока (ГБЦ) у всех переднеприводных авто семейства ВАЗ, будь то 2109, 2110 или 2114 одна, общая для всех цилиндров. Они монтируется к блоку при помощи десяти винтов. При монтаже под нее подкладывается металлическая прокладка. Данная прокладка предназначена для одноразового применения, и повторно ее использовать нельзя. В верхней части ГБЦ имеется пять опор распредвала.

Распределительный вал двигателя автомобиля ВАЗ-2109, имеет индекс 21083. На некоторые двигатели устанавливаются валы 2110 или 2111, их устройство несколько отличается от 21083, что позволяет получить прирост мощности мотора. Отливается вал из чугуна, на нем расположены пять опор и восемь кулачков, открывающих клапаны. В действие он приводится с помощью зубчатого ремня от шкива коленвала. Правильно установить валы относительно друг друга можно при помощи установочного выступа на задней крышке ремня ГРМ и меток на приводных шестернях и маховике.

В ГБЦ запрессованы седла, а та же направляющие втулки клапанов. На внутренней стороне втулок имеются канавки для подвода смазки, сверху втулки закрываются маслоотражательными колпачками.

Клапаны изготавливаются из стали, причем головка впускного – из жаропрочной. Монтируются они наклонно в один ряд. Впускной клапан большего диаметра чем выпускной. Зазоры между клапанами и кулачками распредвала регулируются при помощи регулировочных шайб, обладающих повышенной износостойкостью.

Толкатели представляют собой металлические стаканчики, движущиеся в отверстиях ГБЦ. Для улучшения износоустойчивости поверхность, соприкасающаяся с торцами стержней клапанов, цементируется.

Дизайн

Автомобиль и его стиль были разработаны итальянцами. Обилие хрома на модели должно было наводить людей на то, что данная машина люксовая и в ней сидит самодостаточный владелец, который позволяет себе все что угодно. В общем, машина предназначалась для состоятельных людей. Этот автомобиль стоил в полтора раза дороже всем полюбившейся «копейки» (она же ВАЗ-2101).

Стоит отметить, что дизайн не получился таким же, как у представителей Fiat, а именно машины 124S, ведь у нашей отечественной есть свое характерное отличие. Перед автомобиля имеет наклон, и линии передних крыльев острее. Благодаря таким приемам ВАЗ-2103 считался быстрее своего предшественника, имел лучшую динамику. А итальянский собрат совсем остался позади. Кстати, стоит сказать, что объем двигателя у ВАЗ-2103 был около 1450 «кубиков».

Круглые фары, как четыре глаза, обеспечивают автомобилю динамичность образа. Стекла и отражатели были уменьшены, что, в свою очередь, визуально придавало автомобилю более плоскую и широкую форму. Решетка охватывала оптику, образуя единый модуль.

Замена типа редуктора

Изменение передаточного числа редуктора влечет за собой и изменения в динамике автомобиля, возможно, новые характеристики ходовой части вам не понравятся. Снижение передаточного числа повысит скорость автомобиля, но снизится его мощность. Двигатель с малым объемом цилиндров может не разогнать автомобиль до желаемой скорости.

Узнать, подходит ли запчасть к автомобилю, можно в сервисных центрах ВАЗ или у консультантов нашего магазина сайт.

Важнейшим событием отечественного автопрома стал запуск в 1972 году в производство автомобилей «Жигулей» — ВАЗ-2103, которые обладали намного большей мощностью по сравнению со своими предшественниками. Многими гражданами данная автомашина рассматривалась как абсолютно новая, удобная и быстроходная модель.

Для продаж за границу ВАЗ-21035 и ВАЗ-21033 конструировали с внедрёнными в них 1,3-литровыми агрегатами. ВАЗ-21011 шёл с мощностью в 69 лошадиных сил, или как вариация, с более экономичным двигателем в 64 лошадиных силы. Разница в оформлении салона ВАЗ-2103 от ВАЗ-2101 были просто громадные. Во-первых, свободное место над головой водителя было поднято на 15 миллиметров, во-вторых было расширено пространство от потолка салона до сидения, и в-третьих – было в значительной мере преобразовано всю панель приборов, в которой теперь появился тахометр и часы.

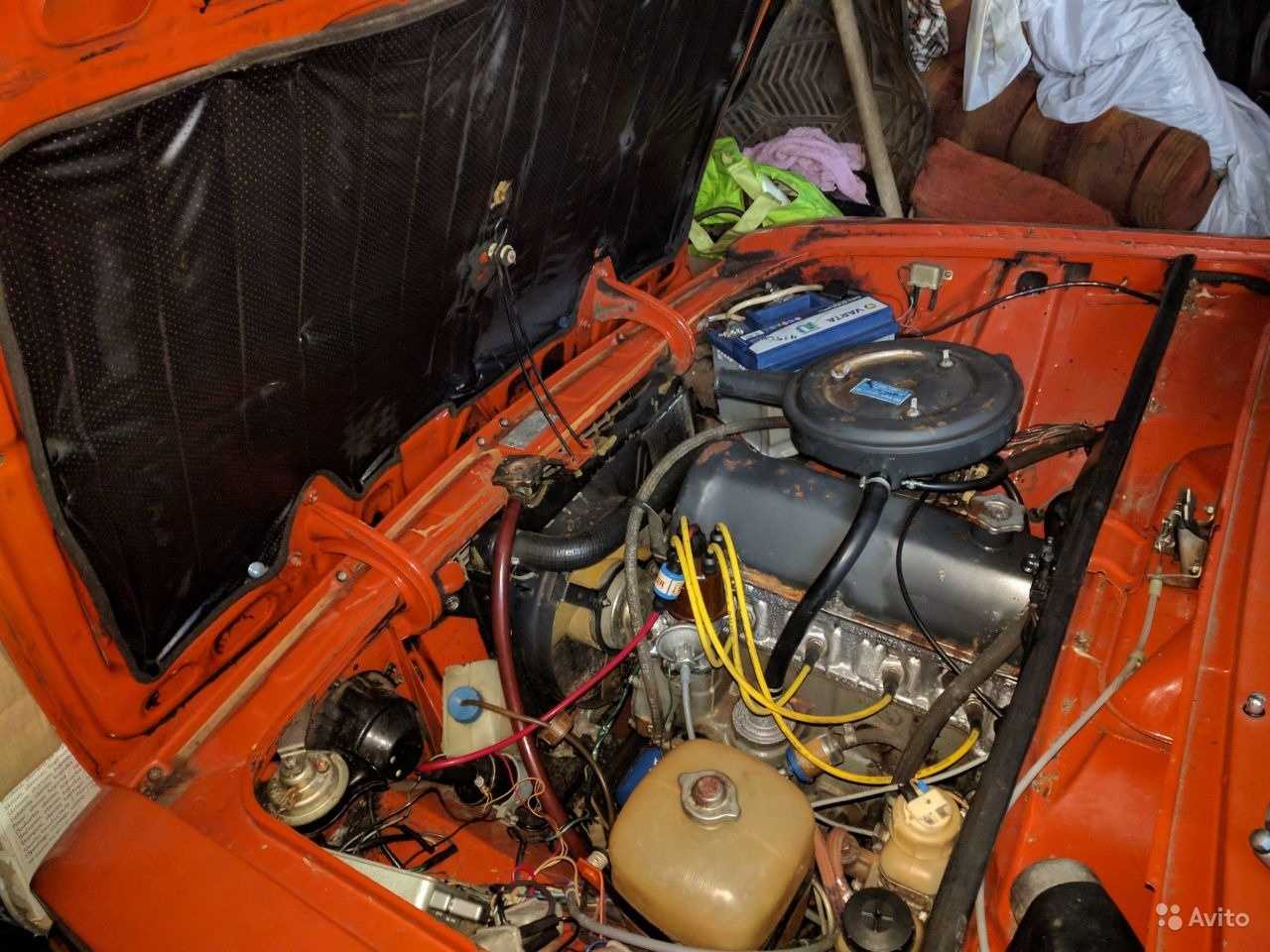

Характеристики двигателя ВАЗ 2103

Технические характеристики двигателя 2103 отражают его положение в линейке моторов АвтоВАЗа. Его устанавливали на модели ВАЗ 2103, 21023, 21043, 21053, 21061, 2107. Это рядный четырехцилиндровый карбюраторный двигатель внутреннего сгорания с двумя клапанами на цилиндр, который работает на бензине марки АИ-92. Для работы мотора используют масло от 5W-30 до 15W-40, при этом расход составляет 700 г на1000 км пробега.

Основные характеристики мотора ВАЗ 2103

Наименование.	Показатель.
Длина.	565 мм.
Ширина.	541 мм.
Высота.	665 мм.
Диаметр цилиндра.	76 мм.
Ход поршня.	80 мм.
Степень сжатия.	8,5.
Вес двигателя.	121 кг.
Компрессия двигателя ВАЗ 2103.	1 МПа (10 бар).
Максимальная мощность при скорости вращения коленчатого вала 5600 об/мин.	71 лошадиная сила.
Максимальный крутящий момент при 3400 об/мин.	104 Нм.
Расход топлива при движении по трассе.	6,9 л на100 км.
Расход топлива в городском цикле.	9,4 л на 100 км.
Расход топлива в смешанном цикле.	8,9 л на100 км.

В процессе жизненного цикла ВАЗ 2103 неоднократно проходила доработка двигателя и его усовершенствование. Были созданы инжекторная версия мотора, вариант с бесконтактной системой зажигания и масса других. Эти модификации отличаются улучшенными техническими характеристиками.

Идентификация авто

Все автомобили ВАЗ-2106 получали паспортные данные, которые наносились на авто в определенных местах в виде табличек и маркировок.

Так, основная табличка с данными по авто располагалась в подкапотном пространстве с правой стороны на коробе воздухопритока. Эта таблица крепилась к кузову при помощи заклепок.

Табличка с данными по авто

На эту таблицу наносились обозначение модели авто, модели двигателя, массовые характеристики авто, идентификационный номер и номер для запчастей, данные по заводу-изготовителю.

При этом некоторые из данных еще были зашифрованы в идентификационном номере, включавшем в себя:

• Международный код изготовителя авто;
• Модель авто;
• Код года выпуска;
• Номер кузова авто;

Рядом с основной табличкой на короб был нанесен при помощи клеймения еще раз идентификационный номер. Некоторые заводы, впускавшие ВАЗ-2106, дополнительно рядом с табличкой приклеивали наклейку с этим же номером.

Также идентификационный номер был нанесен вверху на передней стенке багажника. Он тоже был нанесен при помощи клеймения. У силовой установки был свой номер, который был выбит вместе с моделью двигателя на приливе блока, рядом с бензонасосом.

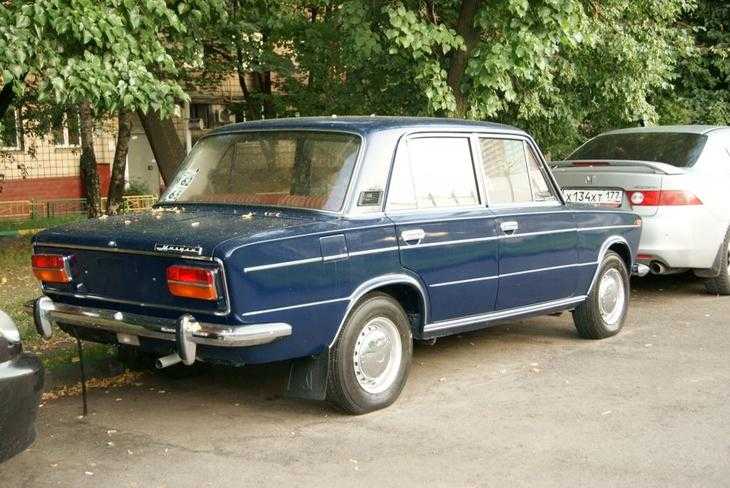

Что собой представляет ВАЗ-2103?

Этот автомобиль, начали выпускать на известном Волжском автозаводе еще двенадцать лет тому назад. Начальное производство этих машин, было запущено в период с 1972 по 1984 год, если быть точным. Разработка этого автомобиля велась не только отечественными конструкторами. Этим процессом занимались также и специалисты итальянской фирмы Fiat. Ввиду этого, нету ничего странного в том, что внешне, наш ВАЗ-2103, является практически идентичным своему итальянскому оригиналу. В семидесятые годы, этой модели автомобиля, удалось произвести настоящий фурор среди преимущественного большинства советских автомобилистов. Столь популярным его делал не только когда-то привлекательный внешний вид, но также и мощные «внутренности», благодаря которым, этот автомобиль, мог развивать просто невероятные на то время, скорости, примерно 100 км/ч за каких-то, семнадцать секунд.

Причины, почему нет компрессии в цилиндре

Плохая (маленькая) компрессия в одном или всех цилиндрах свидетельствует об износе двигателя. Есть старый и простой способ определить, почему пропала компрессия. Нужно влить в свечное отверстие столовую ложку моторного масла и повторить замеры:

• если давление заметно увеличилось, значит плохая герметичность поршневых колец;
• если давление не изменилось, значит причин может быть несколько (например, негерметичность клапанов, пробита прокладки под головкой цилиндров, есть трещина или прогар в стенках камеры сгорания, в днище поршня).

Есть другой, более точный способ узнать, почему пропала компрессия. Для этого потребуется доработать свечу зажигания. Из нее удаляем изолятор, а к металлическому корпусу привариваем вентиль автомобильной камеры. Далее установить поршень цилиндра в положение момента зажигания, снять пробки радиатора и маслозаливной горловины, ввернуть изготовленный переходник и накачать воздух в цилиндр с помощью насоса (создать в нем давление):

• если воздух поступает в выхлопную трубу, значит плохая герметичность выпускного клапана;
• если воздух идет во всасывающий коллектор, значит проблемы с впускным клапаном.
• если в расширительном бачке пойдут пузыри, значит проверяем прокладку головки цилиндров;
• если в маслозаливной горловине есть шипение, значит недостаточная герметичность поршневых колец.

Диагностика двигателя с помощью замеров компрессии в цилиндрах позволяет быстро и точно определить его состояние без разборки, а в некоторых случаях поможет избежать капитального ремонта силового агрегата. А вы сталкивались с отсутствием давления в цилиндрах? В чем была причина неисправности? Если проблемы с двигателем не решились, проверьте давление в топливной рампе.

Ключевые слова: двигатель лада гранта | двигатель лада калина | двигатель лада приора | двигатель лада ларгус | двигатель 4х4 | двигатель лада веста | двигатель lada xray | универсальная статья

6

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Регламент техобслуживания

Официальный мануал объясняет устройство ДВС и сроки замены расходников при обслуживании мотора:

Объект техобслуживания	Время или пробег (что наступает раньше)
Ремень ГРМ	замена через 100000 км
Батарея АКБ	1 год/20000
Зазор в клапане	2 года/20000
Вентиляция картера	2 года/20000
Ремни, приводящие в действие навесное оборудование	2 года/20000
Топливопровод и крышка бака	2 года/40000
Масло моторное	1 год/10000
Фильтр масляный	1год/10000
Фильтр воздушный	1 – 2 года/40000
Фильтр топливный	4 года/40000
Фитинги и шланги обогрева/охлаждения	2 года/40000
Жидкость охлаждающая	2 года/40000
Датчик кислородный	100000
Свеча зажигания	1 – 2 года/20000
Коллектор выпускной	1 год

Благодаря несложной конструкции замена масла и, даже капремонт доступны своими руками. В советские времена автолюбителями практиковалась модернизация двигателя, варианты которой рассмотрены ниже.

Другие доработки двигателя: впуск и выпуск

Если учесть рекомендации специалистов, чтобы двигатель получился оборотистым, не следует стремиться увеличить его объем больше отметки 1.6 л. Увеличение объема выше этого показателя будет означать, что двигатель «тяжелеет» и менее интенсивно раскручивается.

Что касается доработок, отдельное внимание стоит уделить не только блоку, но и ГБЦ. Доработка предполагает шлифовку каналов ГБЦ, по которым горючее поступает из впускного коллектора

Важно добиться не только большего сечения канала, но и плавного перехода, а еще чтобы все каналы в итоге получились одинаковыми.

Следующим шагом будет модернизация выпускных каналов и клапанов. Каналы полируются, а клапана можно даже заменить. Например, подбирается подходящий вариант (можно и от иномарки), после чего стержни клапана обрабатываются под размеры для мотора ВАЗ.

Параллельно обрабатывать следует и тарелки клапанов

Важно подогнать все клапана по весу. Отдельно стоит подойти к вопросу установки распредвала

Чтобы двигатель хорошо тянул с «низов» и на высоких оборотах, оптимально подбирать распредвал, который обеспечивает высокий подъем клапана. Параллельно необходима и разрезная шестерня для точной подстройки фаз газораспределения.

Какой двигатель можно поставить на ВАЗ 2103 вместо штатного?

Отечественные машины хороши тем, что при достаточном бюджете удастся воплотить практически любой задуманный проект. Всё дело в том, что разработчики не стремились создать нечто непреступное. ВАЗ – не является недотрогой, так как был создан в стране, которая не стремилась извлечь деньги с каждого последующего ремонта. Даже при стыковке мотора с коробкой передач не возникает особых сложностей. Таким образом, на ВАЗ 2103 подойдёт практически любой силовой агрегат. Главное — он должен подходить по размерам. Но даже это, если совсем горите желанием, можно обойти – разрезать крепления, переварить кузов. ВАЗ 2103 готов ко всем метаморфозам.

Мотор 2101 «Копейка»

Никому не секрет, что первая «Копейка» – это прототип итальянского FIAT 124.

Соответственно, и первый из двигателей Ваз изначально был лишь доработкой предшественника, своеобразный тюнинг двигателя Ваз.

Были изменены характеристики двигателей Ваз:

• Благодаря переносу распредвала с нижней части в верхнюю, увеличение диаметра цилиндра на 3 мм, уменьшение хода поршня на 5,5 мм, агрегат стал приемистее за счет превращения в «короткоходный». Скорость набиралась быстрее, сильнее стала чувствоваться приемистость при резких изменениях положения акселератора.
• Единственный на тот момент минус мотора, который получил маркировку , заключался в увеличении шумности.
• Спустя 4 года, после модификации «Копейки» 21011, появился и одноименный модернизированный двигатель Ваз с маркировкой, идентичной модельному номеру. От своего недалекого предка он стал отличаться следующими показателями: рабочий объем двигателя Ваз вырос с 1200 до 1300 см3, диаметр цилиндра увеличился еще на 3 мм, а мощность выросла на 3 «лошадки». Этот двигатель Ваз устанавливался как на моделях 01 серии, так и на последующих моделях 2102.
• Карбюраторы для этих моторов выпускали 3-х серий до 1978 года, а позже появился «Озон 2105», который приобрел автономную систему холостого хода, слегка изменив технические характеристики двигателя Ваз. Эти карбюраторы стали намного практичнее, авто легче заводилось в холодную погоду, а качество топлива меньше отражалось на холостом ходе и резком нажатии на акселератор.

Позже началось распространение экспорта, и впервые роторный двигатель на Ваз появился на автомобилях, отправляемых в соседние государства.

Это было первым удачным экспериментом, но ввиду сложности ремонта такого агрегата и практического отсутствия запчастей, со временем такие виды моторов стали не востребованы. Хотя аналитики прогнозировали хорошее будущее у агрегатов такого типа, стоило лишь правильно наладить рынок запасных частей.

Экстерьер автомобиля

Можно попросту открасить и отлакировать «тройку», и она оживёт как феникс. Покрасить в глянцевый чёрный цвет «Ладу» может оказаться достаточно.

Раз уж вы решились, при тюнинге важно установить жёсткую подвеску. Такая подвеска позволяет ощущать автомобиль, несущийся на большой скорости

Жёсткие стабилизаторы для поперечной устойчивости уменьшат крен автомобиля.

Не забудьте, что автомобильные шины тоже стоит заменить

Важно подобрать подходящие шины. В зависимости от эксплуатации и сезона, выбор должен пасть на подходящий тип рисунка протектора

Рекомендуемая статья: Тюнинг Опель Астра Н седан: внешний вид и чип тюнинг

Тяга при разгоне будет увеличена, если изменить клиренс подвески автомобиля. Проще говоря, перед автомобиля нужно немного опустить. Данная характеристика сильно влияет на проходимость

Тут важно не переусердствовать

Модным стало модернизировать «глаза» машины. Поменяв форму фар, вы украсите привычный образ. Демонтировать старый подвес можно, заменив его на спортивный. Образ станет ещё краше. Спортивный вид обновлённой машины будет собирать взгляды прохожих.

Однако крупные детали не всегда хорошо смотрятся. Куда лучше подойдут узкие, продолговатые формы. Также замена «дворников» может придать уникальности образу. Можно сыграть на замене цвета или формы.

Использование нескольких цветов в тюнинге обычно смотрится хорошо, только если их не больше трёх. Формы обвеса выполнить в стиле футуризм и «ура-ура». Не стоит забывать о разнообразии интересных накладок на фары и кузов вашего «любимчика».

Хорошая идея — перекроить передок машины. Можно сыграть на рельефе крупных и мелких деталей.

Совершая ювелирную работу над кузовными деталями, сначала надо прикинуть расположение проёмов и приборов. Набросать на листке несколько вариантов и выбрать эстетически подходящий вашей задумке. Если потребуется что-то переставить — действуйте. О том, как снимается приборная панель в старшей модели автомобиля ВАЗ мы уже разбирали ранее.

Тонирование стёкол — тоже не редкость. Такой вариант рассматривают многие. Это удобно и комфортно. Не слепит солнышко, почти не видно людей, находящихся в автомобиле.

Струи пара, идущие от машины, выглядят крайне завораживающе. Для этого вам нужна будет трубка и баллончик пневмоочистителя.

И наконец-то вдруг так случилось, что вы — гениальный непризнанный художник! Аэрография — самый дешёвый и простой способ перекроить автомобиль до неузнаваемости. Вы подчеркнёте индивидуальность: свою и своего автомобиля. Осталось определиться с темой рисунка, накидать пару-тройку эскизов. Всё, на что хватит запаса вашей фантазии, можно изобразить искусно на капоте или всём кузове, на дверцах машины. Однако, если ваши воспитательницы в детском саду даже не хвалили за рисуночки, как остальных. Да и друзья говорят, что вы «как курица лапой ночью»… Тогда лучше доверить это дело профессионалам.

Не забывайте о «физиономии» вашей «Лады». Теперь вы пластический хирург, и в руках у вас скальпель! Я имею в виду «выражение рожицы» анфас. Оно создаёт настроение и рассказывает о думах вашего авто. Грустная или забавная — вам выбирать.

Неисправности мотора ВАЗ 2103

Наиболее частые дефекты, встречающиеся на двигателе:

• Повышенное потребление масла (из-за специфики колец и сальников);
• сложный запуск;
• плавающие обороты или остановка на холостых оборотах.

Все эти неисправности связаны с различными причинами, о которых речь пойдёт ниже.

Двигатель перегревается

Специалисты называют основной причиной перегрева моторной установки — недостаток хладагента в системе. По правилам перед выездом из гаража водитель обязан каждый раз проверять уровень всех технических жидкостей. Но не все это делают, а потом удивляются, оказавшись с «закипевшим» ДВС на обочине.

Тосол может и вытекать из системы. В этом случае налицо неисправность — нарушение целостности системы охлаждения. Пятна антифриза на полу гаража, в котором стояла машина, прямо указывают владельцу на утечку

Её важно своевременно устранить, иначе в бачке и системе не останется ни капли жидкости

Ещё одна причина перегревания мотора — неработающий вентилятор радиатора

На ВАЗ 2103 качество охлаждения лопастями двигателя крайне важно. Малейшее провисание ремня привода воздействует на него отрицательно

Но это не единственный повод для выхода элемента.

1. Вентилятор может банально испортиться — сгореть.
2. Из строя выходит предохранитель, отвечающий за электроцепь.
3. На клеммах вентилятора окисляются контакты.

Наконец, перегрев ДВС может произойти из-за порчи термостата.

Стук двигателя

На ВАЗ 2103 стук двигателя определяется без специального оборудования, на слух. Берётся деревянный 1-метровый шест, который одним концом прикладывается к мотору в проверяемой части. Другая сторона шеста должна быть зажата в кулаке и поднесена к уху. Получается нечто вроде стетоскопа.

1. Если стук прослушивается в зоне разъёма с масляным картером, он глухой, а частота зависит от амплитуды вращения коленвала — это стучат изношенные коренные подшипники коленчатого вала.
2. Если звук прослушивается выше разъёма картера, он усиливается по мере увеличения оборотов ДВС — это стучат шатунные подшипники. Шум станет громче при поочерёдном отключении свечей зажигания.
3. Если звук идёт с района цилиндров и лучше всего прослушивается на малых оборотах двигателя, а также под нагрузкой, это стучат поршни об цилиндр.
4. Стук в зоне головки при резком нажатии на педаль акселератора говорит об изношенных поршневых гнёздах.

Дымит двигатель ВАЗ 2103

Как правило, одновременно с дымом мотор подъедает масло. Он может быть серого цвета, увеличиваться при повышении оборотов на холостом ходу. Причина связана с маслосъёмными кольцами, требующими замены. Возможно также, что не работает одна из свечей.

В некоторых случаях такое бывает из-за разрыва прокладки, недостаточной затяжки болтов головки блока. На старых моторах возможна трещина на головке блока.

Троит двигатель

Под словосочетанием «троит двигатель» подразумевается, что не работает один или несколько цилиндров. Силовая установка не способна развивать полной мощности и не обладает нужным тяговым усилием — соответственно, увеличивается расход топлива.

Основными причинами троения являются: неисправные свечи, неправильно установленный момент зажигания, потеря герметичности в зоне впускного коллектора и т. д. Троение двигателя вызывается неправильно установленным моментом зажигания либо прогаром одного из поршней.

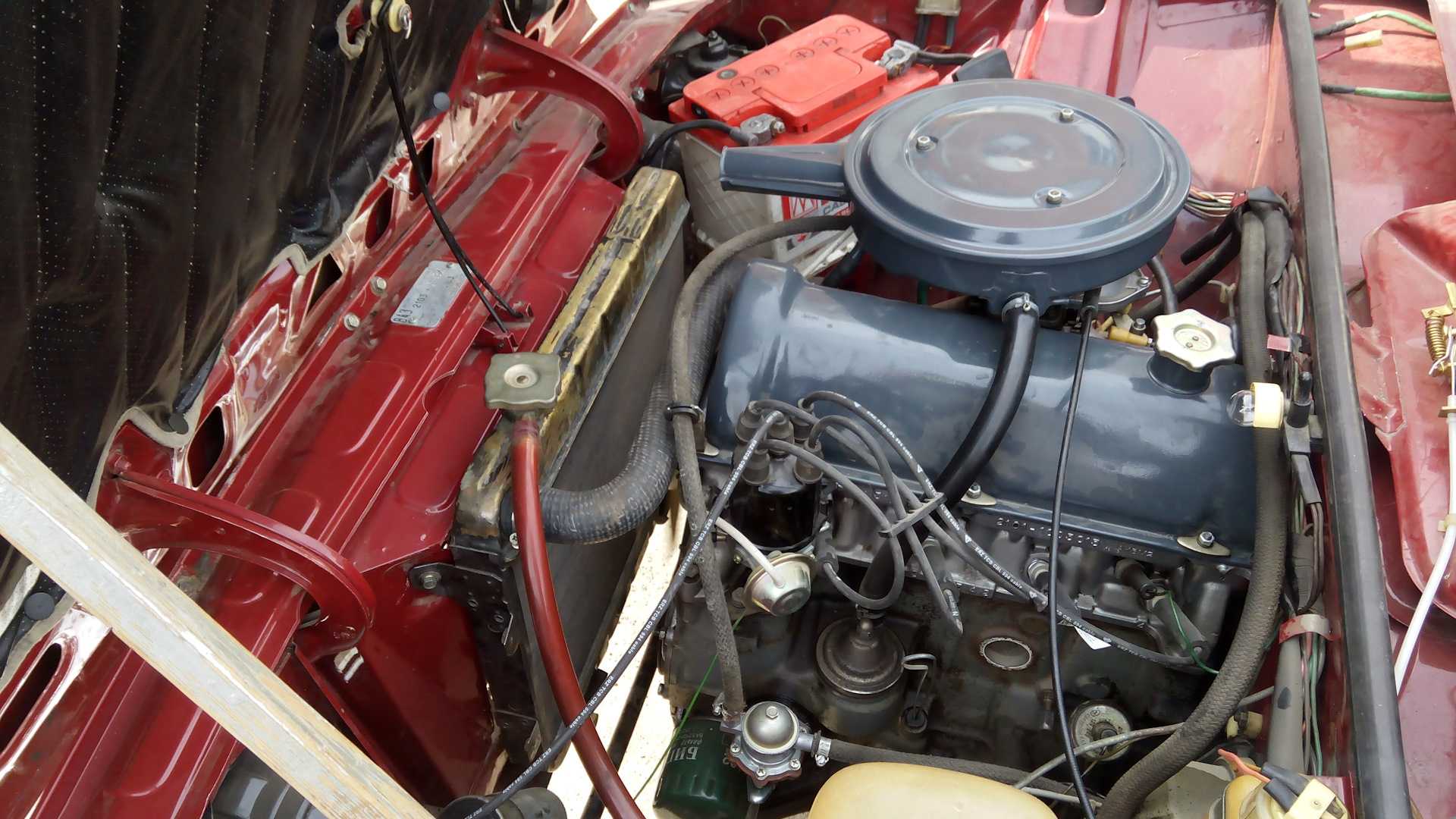

Двигатель 2106 (1,6л 74,5л.с.)

ДВИГАТЕЛЬ ВАЗ 2106-1000260.

ХАРАКТЕРИСТИКА ДВИГАТЕЛЯ ВАЗ 2106.

Двигатель четырехтактный, карбюраторный, рядный, с верхним расположением распределительного вала. Система охлаждения двигателя — жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Двигатель имеет комбинированную систему смазки: под давлением и разбрызгиванием.

Количество цилиндров:	4
Рабочий объем цилиндров, л:	1,57
Степень сжатия:	8,5
Номинальная мощность двигателя при частоте вращения коленчатого вала 5400 об/мин,:	54,8кВт/74,5 л.с.
Диаметр цилиндра, мм:	79
Ход поршня, мм:	80
Число клапанов:	8
Минимальная частота вращения коленчатого вала , об/мин:	850-900
Максимальный крутящий момент при 3400 об/мин., Н*м:	104
Порядок работы цилиндров:	1-3-4-2
Октановое число бензина:	91-93
Система подачи топлива:	карбюратор
Свечи зажигания:	А17ДВР, А17ДВ-10
Вес, кг:	121.0

Особенности двигателя.

Двигатель 2106-1000260 устанавливается на ВАЗ 2103, 2106, 2121, 21053, 2107.

Двигатель ВАЗ 2106 это доработанный двигатель ВАЗ -2103

Изменение мощности двигателя было достигнуто за счет рабочего объема двигателя путем увеличения диаметра цилиндра до 79мм.

Блок цилиндров 2106-1002011 с диаметром цилиндров 79мм.

Определены пять классов цилиндров: A, B, C, D, E. (Отличие в размерах между классами составляет 0,01 мм (обозначение его класса наносится на нижней плоскости блока цилиндров, рядом с каждым цилиндром)

Головка блока 21011-1005011-10.

Новая прокладка головки блока.

На двигателе 2106 поршни от двигателя 21011 диаметром 79мм.

Поршень модели 21011 отличается от поршня 2101 наличием цилиндрической лунки на днище поршня и имеет увеличенный диаметр. В процессе работы, разные зоны поршня, нагреваются неравномерно. Для компенсации тепловой деформации форма поршня отличается от формы правильного цилиндра. Также в бобышках поршня находятся стальные терморегулирующие пластины. Для снижения динамических нагрузок на поршень, отверстие для поршневого пальца выполнено со смещением вправо от центральной оси на 2мм. Для осуществления правильной сборки, рядом с отверстием под поршневой палец, присутствует маркировка в виде символа «П». При сборке, все поршни ориентируют так, чтобы метки были направлены в сторону передней части блока.

Для диаметров поршней определены пять классов, с отличием в размерах на 0,01 мм. Классы обозначают латинскими буквами, аналогично обозначению классов для цилиндров блока.

Поршни, по отверстию под поршневой палец, делят на три категории размеров — через 0,004 мм, (обозначаются категории — «1»,»2″,»3″). На дне поршня осуществляется клеймление класса поршня и категории размера поршневого пальца.

Начиная с 1986 г. определены два ремонтных размера для поршней: с увеличением на 0,4 и с увеличением на 0,8 мм.

Комплект поршневых колец 2106-1000100-10.

Особенность данного комплекта — маслосъемное кольцо выполняется хромированным ( в отличие от комплекта 2101). Хромирование выполняется для увеличения ресурса работы кольца, которое потребовалось провести при возросшей нагрузке связанной с увеличением мощности двигателя.

Комплект стальных колец — 2106-1004029.

Шатун стальной, кованый модели 2101.

На двигатель устанавливается коленвал 2103. (отличается от коленвала 2101 увеличенным на 7 мм радиусом кривошипа). На коленвале 2103, на щеке коренной шейки, наносится маркировка «2103». Вместо вала 2103 рекомендован к установке коленвал 21213, имеющий соответствующие посадочные размеры.

Коленвал 21213 имеет улучшенные динамические характеристики за счет дополнительных противовесов.

Карбюратор «Озон» 2107-1107010-20

Распределитель зажигания с вакуумным регулятором опережения зажигания. Распределитель зажигания 30.3706.01

Катушка зажигания Б-117А.

Генератор Г221 42А.

Стартер 35.3708 мощностью 1,3 кВт.

Остальные узлы соответствуют элементам двигателя ВАЗ-2103.

Технические характеристики двигателей ВАЗ

Технические характеристики двигателей ВАЗ «Классика» достаточно простые. За время производства первого мотора, движки совершенствовались и лучшими представителями принято считать двигатель ВАЗ 2106 и 2107.

Перед тем, как приступить к описанию обслуживания и ремонта, стоит понимать, какие Вазовские двигатели устанавливались на «Классику»:

Лада 2101 «Копейка»

Можно сказать, что это самый легендарный автомобиль производства АвтоВАЗ. Данное транспортное средство и силовой агрегат по этот день можно встретить на просторах СНГ, и за его пределами.

ВАЗ 2101

Наименование	Характеристика
Марка	2101
Маркировка	1.2 л (1198 см куб)
Мощность	64 л.с.
Тип	Карбюратор
Топливо	Бензин
Клапанный механизм	8 клапанный
Количество цилиндров	4
Расход горючего	9,2 литров
Диаметр поршня	76 мм
Ресурс	120 — 150 тыс. км

ВАЗ 21011

Наименование	Характеристика
Марка	2101
Маркировка	1.3 л (1294 см куб)
Мощность	69 л.с.
Тип	Карбюратор
Топливо	Бензин
Клапанный механизм	8 клапанный
Количество цилиндров	4
Расход горючего	9,5 литров
Диаметр поршня	79 мм
Ресурс	120 — 150 тыс. км

Все силовые агрегаты оснащались 4-х ступенчатой коробкой передач. Также двигатель ВАЗ 2101 устанавливался на Ладу 2102. Преемником силового агрегата стал мотор с маркировкой 2103.

ВАЗ 2103

Транспортные средства с маркировкой ЛАДА 2103 оснащались моторами 2101, 21011 и новым двигателем ВАЗ 2103.

Наименование	Характеристика
Марка	2103
Маркировка	1.5 л (1452 см куб)
Мощность	71 л.с.
Тип	Карбюратор
Топливо	Бензин
Клапанный механизм	8 клапанный
Количество цилиндров	4
Расход горючего	8,5 литров
Диаметр поршня	76 мм
Ресурс двигателя ВАЗ	120 — 150 тыс. км

Как и предыдущие силовые агрегаты, 2103 имел коробку передач на 4 ступени. Охлаждение устанавливалось жидкостное, принудительное с постоянно работающим вентилятором охлаждения.

ВАЗ 2104

«Четвёрка» выпускалась достаточно долго, поэтому её борт получал все возможные моторы и их модификации. Так, на 2104 монтировались вазовские моторы следующих маркировок: 2103, 2105, 21067, 21073 и 341. Рассмотрим, характеристики более подробнее:

Мотор ВАЗ 2105

Наименование	Характеристика
Марка	2105
Маркировка	1.3 л (1290 см куб)
Мощность	46 кВт
Тип	Карбюратор
Топливо	Бензин
Клапанный механизм	8 клапанный
Количество цилиндров	4
Расход горючего	10 литров
Диаметр поршня	76 мм
Ресурс двигателя ВАЗ	120 — 150 тыс. км

ВАЗ 21067

Наименование	Характеристика
Марка	21067
Маркировка	1.6 л (1569 см куб)
Мощность	82 л.с.
Тип	Инжектор
Топливо	Бензин
Клапанный механизм	8 клапанный
Количество цилиндров	4
Расход горючего	8,2 литров
Эконорма	Евро-2
Ресурс двигателя ВАЗ	150 — 180 тыс. км

ВАЗ 21073

Наименование	Характеристика
Марка	21073
Маркировка	1.7 л (1689 см куб)
Мощность	84 л.с.
Тип	Инжектор
Топливо	Бензин
Клапанный механизм	8 клапанный
Количество цилиндров	4
Расход горючего	9,5 литров
Эконорма	Евро-2
Ресурс двигателя ВАЗ	180 — 200 тыс. км

ВАЗ 341

Дизельная версия на ограниченное количество транспортных средств.

Наименование	Характеристика
Марка	341
Маркировка	1.5 л (1524 см куб)
Мощность	50 л.с.
Тип	Дизель
Топливо	Дизельное топливо
Клапанный механизм	8 клапанный
Количество цилиндров	4
Расход горючего	6,7 литров
Ресурс двигателя ВАЗ	220 — 250 тыс. км

ВАЗ 2105

На ВАЗ 2105 устанавливались разные силовые агрегаты за время производства. Рассмотрим, какие двигатели ВАЗ имел автомобиль с маркировкой 2105:

• ВАЗ-2101 — 1,2 л, карбюратор, 64 л. с.
• ВАЗ-2105 — 1,3 л, карбюратор, 69 л. с.
• ВАЗ-2103 — 1,45 л, карбюратор, 77 л. с.
• ВАЗ-2104 — 1,5 л, центр. впрыск, 72 л. с.
• ВАЗ-21067 — 1,6 л, распр. впрыск, 80 л. с.
• ВАЗ(БТМ)-341 — 1,52 л, дизель, 50 л. с.
• ВАЗ-4132 — РПД, 1,654 л, 140 л. с.

ВАЗ 2106

«Шестёрка» кроме уже знакомых двигателей 2101 и 21011 получила улучшенный силовой агрегат с маркировкой 2106. Этот двигатель считается одним из лучших карбюраторных ДВС ВАЗ разработанных заводом изготовителем. Рассмотрим технические характеристики ВАЗ 2106:

Наименование	Характеристика
Марка	2106
Маркировка	1.6 л (1569 см куб)
Мощность	75 л.с.
Тип	Карбюратор
Топливо	Бензин
Клапанный механизм	8 клапанный
Количество цилиндров	4
Расход горючего	10,5 литров
Диаметр поршня	79 мм
Ресурс двигателя ВАЗ	150 — 180 тыс. км

ВАЗ 2107

Данное транспортное средство выпускалось на заводе АвтоВАЗ наиболее долго, целых 30 лет, после чего было снято с производства, поскольку морально и технически устарело. Если бы данный автомобиль выпускался по этот день, то спрос был бы на него очень большой, поскольку невысокая цена и простота конструкции завоевали доверие автомобилистов.

На автомобиль ВАЗ 2107 устанавливались, как карбюраторные двигатели, так и инжекторные. Первые имели маркировку 2103, 2105 и 2106. Что касается инжектора, то мотор ВАЗ имел маркировку 21071 и 21073.

Какую машину выбрать ВАЗ карбюратор или инжектор?

Если ремонтируете машину сами, то берите карбюраторную машину, так как карбюраторную легче починить, чем инжектор, особенно в дороге, хотя инжектор достаточно надежная машина, но если какой-то датчик или форсунка выйдет из строя самому такую поломку трудно найти без специального оборудования.

Преимущество инжектора конечно когда в нем все работает в том что при запуске на холодную, двигатель сам прогревается, не надо как на карбюраторной прогревать вытягивая подсос. В инжекторе нельзя допускать чтобы в баке закончился бензин, так как может сломаться бензонасос, карбюраторная машина этого не боится, кончился бензин, бензонасосу пофигу. Также есть такая особенность в инжекторе при оборотах коленвала более 7000 автоматически выключается искра чтобы не перегружать двигатель, в карбюраторной этого нет, хорошо настроенный карбюратор раскручивает движок более 7000 оборотов в минуту

Поэтому хорошо настроенный карбюратор дает большую динамику разгона чем инжектор, это важно тем кто любит погонять и посоревноваться
