Модификации

ЗИЛ-131 – базовая модификация;
ЗИЛ-131А – версия с неэкранированным электрооборудованием, которое она получила от ЗИЛ-130. Отличия ее от базового варианта заключались в отсутствии особого военного оборудования, средней скамейки в кузове и фары-искателя. Выпуск автомобиля завершился в 1971 году;
ЗИЛ-131В – седельный тягач, построенный на базе ЗИЛ-131. Машина имела 2 запасных колеса, укороченную раму и седельно-сцепное устройство. Автомобиль использовался для перевозки грузов вместе с полуприцепом массой в 12000 кг (по грунтовым дорогам – 10000 кг). Производился в 1968-1986 годах;
ЗИЛ-131Д – опытное шасси для самосвалов; в серийное производство не пошло из-за множества недоработок;
ЗИЛ-131Д – модель с аналогичным названием и мотором «Катерпиллер», созданная в 1992 году. Ее производство продолжалось 2 года;
ЗИЛ-131Н – модернизированная версия базовой модели. Основные отличия: новый мотор «ЗиЛ-5081», увеличенный ресурс (250 тысяч км), тент из синтетического материала и улучшенная оптика. Производство ЗИЛ-131Н завершилось в 1987 году;
ЗИЛ-131НА – аналог ЗИЛ-131Н с неэкранированным электрооборудованием;
ЗИЛ-131НВ — седельный тягач с улучшенной платформой;
ЗИЛ-131Н1 – модификация со 105-сильным дизельным агрегатом «Д-245.20»;
ЗИЛ-131Н2 – версия со 132-сильным дизельным агрегатом «ЗИЛ-0550»;
ЗИЛ-131С и ЗИЛ-131АС – версии в северном исполнении. Данные модели комплектовались кабиной с автономным отопителем, резинотехническими изделиями, устойчивыми к морозу, дополнительной теплоизоляцией, противотуманными огнями, теплоизоляцией аккумулятора и двойными стеклами. Автомобили использовались при температуре до -60 градусов;
ЗИЛ-131НС, ЗИЛ-131НАС и ЗИЛ-131НВС – улучшенные варианты в северном исполнении;
ЗИЛ-131Х – модель для пустынных и жарких районов;
ЗИЛ-131-137Б – автопоезд;
ЗИЛ-131 КУНГ (кузов унифицированный нулевых габаритов) – утепленная постройка с наличием печки и станцией очистки воздуха (ФВУА-100Н-12) может служить для широкого спектра военных нужд.
ЗИЛ-131-АТЗ-3 – топливозаправщик;
ЗИЛ-131-МЗ-131 – маслозаправщик;
ЗИЛ-131-АЦ-40 – пожарная машина.

` reviewsOverall ` / 5 Пользователей (2 Оценок)

Надежность

Удобство и комфорт

Ремонтопригодность

Ходовые качества

Количество отзывов Сортировать по: Самые последниеНаивысший баллНаиболее полезноХудшая оценка

Будьте первым, чтобы оставить отзыв.

Проверенный отзыв

{` review`.`rating_title `}

Показать еще {{ pageNumber+1 }}

Заправочные объемы и рекомендуемые эксплуатационные материалы ЗИЛ -131

Место заправки/смазки	Объем,л	Наименование материала/жидкости
Топливные баки	2х170	Бензин А-76
Система охлаждения	29	Тосол А-40 (допускается вода)
Система смазки двигателя	9	Всесезонно до минус 30°С — масла М-6/10В (ДВ-АСЗп-ЮВ) и М-8В, при ниже минус 30°С масло АСЗп-6 (М-4/6В,)
Гидравлическая система рулевого управления	3,2	Масло марки Р
Коробка передач (без коробки отбора мощности)	5,1	Всесезонно масло ТСп-15К, при ниже минус 30°С масло ТСп-10
Раздаточная коробка	3,3	Всесезонно масло ТСп-15К, при ниже минус 30°С масло ТСп-10
Картеры главной передачи ведущих мостов	3×5,0	Всесезонно масло ТСп-15К, при ниже минус 30°С масло ТСп-10
Картер редуктора лебедки	2,4	Всесезонно масло ТСп-15К, при ниже минус 30°С масло ТСп-10
Амортизаторы	2×0,45	Амортизаторная жидкость АЖ-12Т

Заказать книгу по ремонту и эксплуатации www.zamenafiltra.com

Подготовка к регулировке

Из-за некачественного топлива регулировка зажигания на ЗИЛ 131 может потребоваться чаще, чем один раз после ремонта. Так, например, при использовании менее качественного бензина с меньшим октановым числом необходимо, чтобы искра возникала позже, и, наоборот, раньше, когда топливо имеет более высокое октановое число.

Процедура регулировки зажигания состоит из множества этапов, потому, как на качество искрообразования влияют практически все детали в системе:

В местах соединений проводов часто возникает нагар или окись из-за сырости. Это приводит к падению амплитуды напряжения, соответственно, и мощности искры.
На свече зажигания имеется зазор, который должен быть правильным. Если будет больше, то искры не будет. Он должен быть не более 0,6 мм и не менее 0,5 мм. Путем подгибания контакта можно отрегулировать до требуемой величины. Стабильность работы ДВС во многом зависит от состояния этой детали.
Изменение угла распределителя зажигания, которым можно добиться высокой точности поджига смеси в нужный момент.
Регулировка зажигания выполняется несколькими устройствами. И заключается в изменении угла путем вращения распределителя, изменения натяжения пружины в прерывателе, контроле зазора на свечах и прочих действиях. При выполнении технического обслуживания ТО-2 необходимо проверить состояние всех элементов, смазать их и отрегулировать зазоры.

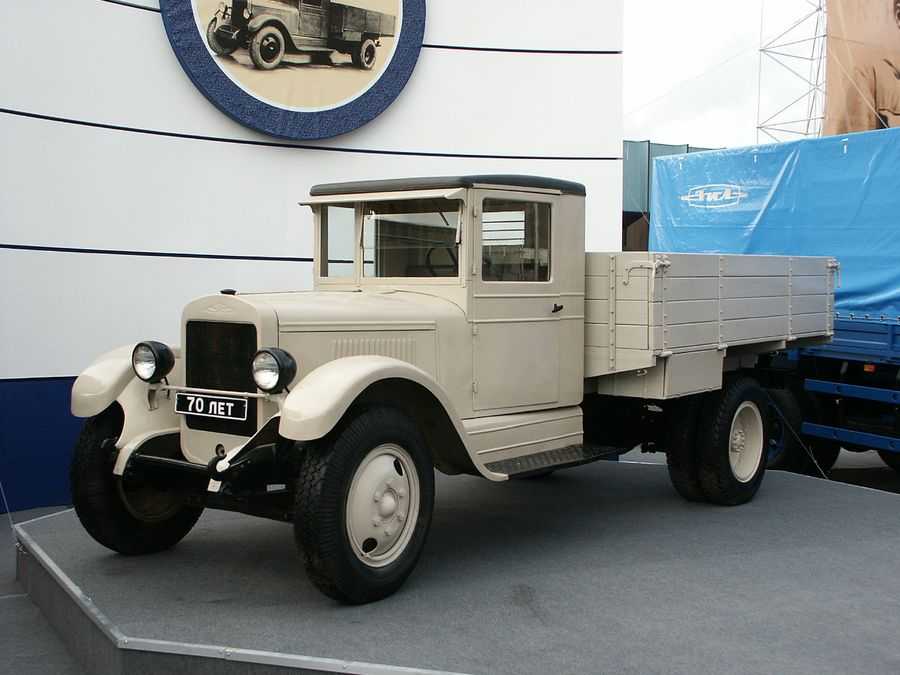

ЗиС-5

Массовый трехтонный советский грузовик, объем производства которого был лишь немногим меньше, чем у ГАЗ-АА. Он производился с 1933 по 1948 год на Московском заводе ЗиС. За все время был изготовлено почти 600 000 автомобилей. Грузовик представлял собой дальнейшее развитие модели АМО-3.

ЗиС-5 оснащался дефорсированным нижнеклапанным двигателем фирмы Hercules, которому увеличили объем с 4880 до 5550 см³ с одновременным увеличением мощности с 66 л.с. до 73 л.с. Под этот двигатель изменили радиатор, карбюратор и воздушный фильтр, а также коробку передач и конструкцию карданного вала. Конструктивно была усилена рама и мост, увеличен дорожный просвет.

Во время войны выпускали упрощенную модификацию ЗИС-5В, у которой была применена облегченная на 124 кг кабина из фанеры и дерева, упрощенные крылья, получаемые методом простой гибки, платформа с одним откидным задним бортом и одна левая головная фара.

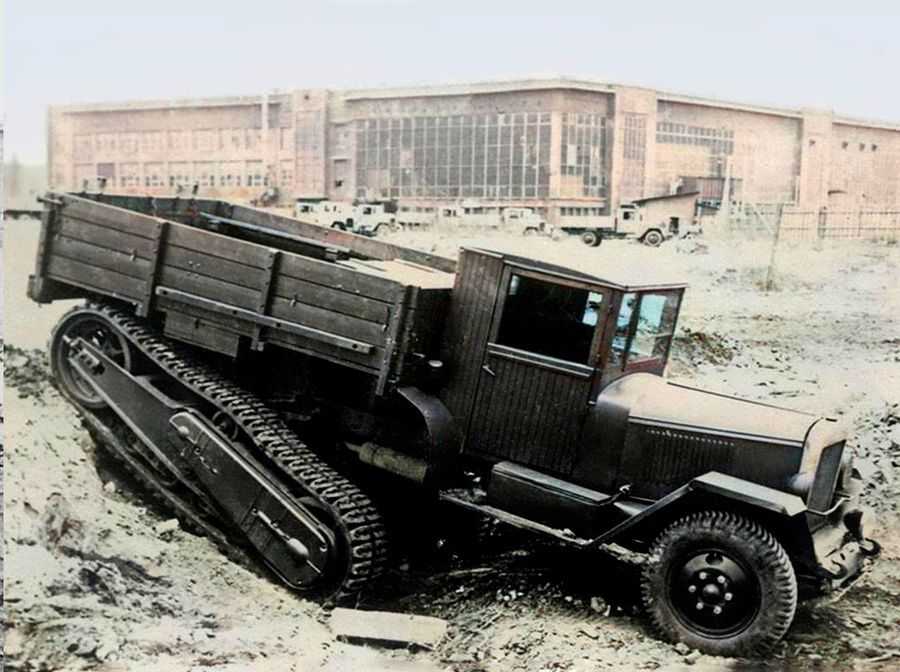

Из основных модификаций можно назвать: ЗиС-6 — шестиколесный (6х4) грузовик повышенной проходимости грузоподъемностью 4 тонны, ЗиС-8 — городской автобус на удлинённом шасси ЗИС-11, ЗиС-10 — седельный тягач, ЗиС-42 — полугусеничный грузовик (артиллерийский тягач). Кроме того выпускались специальные версии шасси для установки зениток и гвардейских минометов, пожарные и санитарные автомобили, а также строительный самосвал.

Причины

Резко снижается интенсивность работы мотора;
Начинают проявляться проблемы с запуском двигателя;
Заметное снижение оборотов, а во время холостого хода вообще обрыв работы;
Ярко выраженное увеличение расхода топлива, которое не возможно не заметить.

Сигналы тока, предполагаемые для катушки индуктивности не поступают на нее или очень слабый сигнал;
Топливо не проходит в карбюратор;
Трамблер не получает ток, который должен приходить к нему от катушки индуктивности;
Отсутствует искра, также она не проходит между электродами свечи;
Топливная жидкость не попадает в камеру сгорания;
Распределитель зажигания пришел в непригодность или сломался.

ГАЗ-51

Массовый советский грузовой автомобиль грузоподъемностью до 2,5 тонн, который выпускался на Горьковском автозаводе в период с 1946 по 1975 год. Он был создан по переднемоторной заднеприводной схеме компоновки. Конструкторам удалось создать простой и надёжный универсальный грузовик, скомпонованный из лучших проверенных мировой практикой агрегатов, к тому же унифицированный (до 80%) с полноприводным вариантом грузовика ГАЗ-63, а по двигателю — с 4-цилинндровым мотором «Победы».

ГАЗ-51 при достаточно высокой прочности, выносливости и экономичности обладал приличной быстроходностью — свыше 70 км/ч, удобством и легкостью управления, которые были обеспечены мягкой подвеской с эффективными амортизаторами. По производительности (из расчета расхода топлива на тонно-километр) ГАЗ-51 был эффективнее ГАЗ-АА на 28-36%.

Двигатель ГАЗ-51 представлял собой дальнейшее развитие силового агрегата ГАЗ-11, но с некоторыми изменениями. Например, износостойкие из гильзы цилиндров, сделанные из специального чугуна, хромированные поршневые кольца, алюминиевая головка блока, вставные сёдла клапанов, регулируемый подогрев смеси, двойная фильтрация масла, замкнутая вентиляция картера.

Основными модификациями ГАЗ-51 считают: ГАЗ-63 — полноприводный двухосный грузовик, ГАЗ-93 — строительный самосвал, ГЗА-651 — капотный автобус малого класса с трёхдверным деревометаллическим кузовом на 19 сидячих мест, а также санитарный автомобиль на его базе. Выпускалось также более 10 экспортных версий, седельный тягач и грузовик с газобалонным оборудованием на сжиженном нефтяном газе и серия пожарных машин.

ЗиЛ 131 — для армии и не только

Согласно семилетнему плану развития народного хозяйства, принятому в 1959 г. на XXI съезде КПСС, перед рабочими автозавода им. Лихачева (до 1956 г. – Московского автозавода им. Сталина) была поставлена задача – наладить производство принципиально новых для того времени автомобилей ЗиЛ-130 и его модификации ЗиЛ 131. Первый опытный образец ЗиС-131 был изготовлен еще в 1956 г., но массовый выпуск автомобиля, запланированный на 1961-62 гг., был отложен, в связи рядом трудностей.

По результатам заводских и приемочных испытаний новый ЗиЛ-130 попал на конвейер лишь осенью 1964 г., а ЗиЛ-131 еще позже – в 1967 г., но за это время конструкторам удалось усовершенствовать его конструкцию и улучшить некоторые эксплуатационные характеристики.

ЗиЛ 131, выполненный на базе «стотридцатки» был призван заменить собой устаревшее и не удовлетворяющее потребностям Советской Армии семейство грузовых ЗиЛ-157. И ему это удалось.

Новый автомобиль повышенной проходимости мог похвастаться более высокой грузоподъемностью и скоростью, более комфортной кабиной и мягкой подвеской, а также более низким расходом топлива. Но давайте обо всем по порядку.

Особенности конструкции ЗиЛ 131

Этот грузовик относится к автомобилям с капотной компоновкой. Цельнометаллическая кабина ЗиЛ 131, вмещающая водителя и двух пассажиров, была позаимствована у гражданского ЗиЛ-130. Однако военные, которым был представлен грузовик, оказались не в восторге от гнутых крыльев сложной формы и витиеватой радиаторной решетки, поэтому конструкторам пришлось установить более простую кабину от опытного образца ЗиЛ-165. Для середины 60-х гг.

её дизайн можно было назвать революционным. Хотя за почти 40-летнию историю производства этой модели ЗиЛа его внешность практически не менялась, с бесхитростной облицовкой радиатора и оснащенная плоскими гнутыми крыльями, кабина и сейчас выглядит неплохо. По сравнению с аскетичным Зил-157, ЗиЛ 131 отличался более высоким уровнем комфорта.

К тому же конструкторы сделали лобовое стекло панорамным, состоящим из двух половин, что обеспечивало лучший обзор.

Несмотря на оригинальную конструкцию автомобиль во многом был похож на другие вездеходные грузовики, выпускавшиеся советским автопромом, например, на Урал-375 или ЗиЛ-157К. Подобная общность технических решений была продиктована единой стратегией проектирования советских грузовых автомобилей этого класса.

Разница же между машинами заключалась несколько ином решении технических задач и инженерных методах повышения проходимости. Немало времени было потрачено на поиск компромиссов относительно удешевления и упрощения основных узлов и рабочей схемы Зил 131 и сохранения важных эксплуатационных качеств. В конечном счете, результат порадовал всех – новый ЗиЛ 131 стал лучшим.

По идее, выпуск ЗиЛ-157 после этого должен был быть приостановлен, но, как ни странно, оба грузовика выпускались автозаводом параллельно еще на протяжении почти 20 лет.

Модификаций автомобиля было немало

Стоит отметить, что ЗиЛ 131 начал выпускался в трех модификациях, отличавшихся между собой устройством грузовой платформы. Одна из модификаций представляла собой грузовик, оборудованной деревянной решетчатой платформой с дугами и тентом. Армейская версия часто использовалась для транспортировки личного состава вооруженных сил СССР. На откидных скамейках могли разместиться 16 человек, а на устанавливаемой посередине съемной скамейке – еще восемь. В Советской Армии эта модель грузовика была одной из наиболее популярных.

Другая модификация, ЗиЛ 131 В, была седельным тягачом и предназначалась для буксировки полуприцепов. Для эксплуатации в условиях жаркой и пустынной местности был разработан грузовой ЗиЛ 131 Х. Вообще, этот автомобиль отличался своей надежностью и мог работать абсолютно в любых климатических условиях, даже в тропических, а температура эксплуатации не имела значения – от -40° до + 50°.

Что касается общего количества модификаций этой модели, то за все время производства оно было более пятнадцати. Универсальное автомобильное шасси 131 модели позволяло устанавливать надстройки специального назначения. К примеру, оно стало основанием для установки различных видов вооружений – ЗРК «Волхов, С-125 и даже «Катюши», первоначально базировавшиеся на шасси ЗиС-6. Часто на шасси монтировали закрытый кузов-фургон. ЗиЛ 131 Кунг мог использоваться для перевозки личного состава, ремонтных мастерских, медпунктов, полевых кухонь, радиоэлектронных систем и т.д.

Регулировка зажигания

Отвечая на вопрос, как выставить зажигание на ЗИЛ-131, необходимо углубиться в устройство приспособления, с помощью которого можно его регулировать. На удивление оно — очень простое и состоит всего из пары пластин. Одна закреплена к корпусу распределяющего устройства, а вторая статически зафиксирована на блоке. Путем закручивания или откручивания гаек на пластинах происходит поворот трамблера на определенный угол. Вращать его следует в небольших пределах, так как зажигание имеет высокую чувствительность. Особенность такой конструкции состоит в том, что ее можно плавно регулировать, обеспечивая возможность наиболее точного выставления угла опережения.

Суть данной регулировки состоит в том, чтобы обеспечить правильный поджиг топливно-воздушной смеси, что гарантирует необходимое усилие на поршень от детонации топлива в нужный момент. У распределителя имеется съемная крышка, благодаря которой обеспечивается свободный доступ к высоковольтным контактам. Также легко снимается и средняя часть трамблера, что необходимо для обеспечения доступа к прерывателю искры. Между всеми частями экранирующего корпуса располагаются уплотнительные прокладки для обеспечения необходимой герметичности. Это связано с тем, что он может работать под водой. Для нормальной работы прерывателя требуется вентиляция контактной зоны. С этой целью к корпусу подводятся два вентиляционных шланга, которые подключаются к воздуховодам.

Виды систем зажигания

С тем, какие функции должна выполнять система зажигания мы уже разобрались, однако стоит знать, что существует несколько видов данной системы, а именно 3:

Контактная – устаревший вид системы, который сейчас довольно редко встречается в автомобилях, характерен в основном для старых отечественных машин. В принцип работы этого вида заложено создание электрических импульсов при помощи контактного распределителя;
Бесконтактная – ее также называют транзисторной, а в основу ее работы положен такой прибор, как коммутатор (электромагнитный генератор электрических импульсов);
Электронная – это наиболее современная и дорогая система, использующаяся в новых автомобилях. Она в корне отличается о первых двух и представлена в виде сложного устройства отвечающего не только за момент зажигания, но и за другие не менее важные функции автомобиля.

Рассмотрим принцип работы и основные отличия данных систем более детально.

Контактная система зажигания

Это самый старый вид системы, который до сих пор довольно часто встречается на дорогах нашей страны, из-за большого количества машин старого образца. Этот тип имеет одно очень яркое преимущество – это надежность. Ввиду своей простоты, контактная система крайне редко выходит из строя или претерпевает какие-либо поломки. Но если такой узел сломается, подчинить его не составит никакого труда, ведь детали очень дешевы, да и сам ремонт не отличается особой дороговизной или сложностью.

Данная система состоит из следующих компонентов: аккумулятора, генератора тока, катушки и замка зажигания, свечей, прерывателя и распределителя тока, а также конденсатора. Работает этот механизм просто, система зажигания получает напряжение от генератора и когда такт сжатия цилиндра подходит к концу, на контактах свечи образуется искра, которая позволяет топливу воспламениться.

Бесконтактный тип системы

В большинстве автомобилей встречающихся на дорогах в наше время, если не брать в расчет современные дорогие иномарки, а сконцентрировать внимание на машинах низкой и средней стоимости (все это условно конечно) отечественного производства, установлена бесконтактная система зажигания (транзисторная). Данный вид имеет некоторые преимущества над первой:

Данный вид имеет некоторые преимущества над первой:

Вырабатываемая искра имеет гораздо большую мощность, которая получается вследствие повышенного напряжения на вторичной обмотке катушки.
Тут имеет место быть электромагнитный генератор, который позволяет обеспечивать стабильную работу и подачу энергии во все узлы, находящиеся под капотом. Это очень благоприятно сказывается на сохранении и выработке большей тяги в двигателе, при этом экономя топливо.
Простота в техническом обслуживании. Единственное обязательно условие для хорошей и продолжительной работы транзисторного зажигания – это регулярное смазывание вала трамблера. Смазывать этот элемент системы требуется каждый раз, после прохождения десяти тысяч километров.

Но есть тут и один неприятный минус – это довольно проблематичный ремонт. Имеется в виду, что для починки потребуется диагностика неполадок, с наличием специального оборудования, так что самостоятельно не удастся решить все проблемы связанные с поломкой.

Электронный тип системы

Эта система зажигания установлена практически на всех современных автомобилях произведенных Европе, Азии и США. Благодаря ее введению в автостроение водители позабыли о проблемах с окислением контактов и сопутствующие им перебои с зажиганием. Угол опережения с этим типом зажигания регулировать значительно проще, вторичное напряжение стало более стабильным, а топливовоздушная смесь в цилиндрах сгорает практически на 100%. Однако ремонт данной системы в домашних условиях осуществить практически нереально, необходимо обращаться в специализированные салоны с передовым оборудованием.

Зажигание на ЗИЛ 130 своими руками

ЗИЛ 130 и военный вариант Зил 131 — это одни из наиболее распространенных грузовых автомобилей на дорогах России. Да и сегодня владельцы не торопятся их списывать в утиль, а ухаживают и ремонтируют. Очень часто возникает проблема с настройкой зажигания на ЗИЛ 130, после того как были заменены детали поршневой группы или в приводе газораспределительного механизма.

Теперь в подробностях рассмотрим, как выставить зажигание на ЗИЛ 130.

Вначале выкрутите свечку из первого цилиндра и разместите в отверстии бумажный тампон. После нужно медленно вращать кикстартером (рукояткой) вал коленчатый, до тех пор пока поршень первого цилиндра не займет предельную верхнюю мертвую точку (ВМТ). Это можно заметить по бумажной пробке, которая отбрасывается с маленьким хлопком из отверстия свечи. Вам необходимо выполнить совмещение метки шкива коленвала с гребенковой меткой ВМТ, которая установлена на крышке распредшестерен.

Выполните установку привода распределителя ЗИЛ 130. Сначала его нужно опустить в отверстие моторного блока цилиндров и совместить отверстие пластины привода расположенной внизу с отверстиями блока цилиндров имеющими резьбу. Не должно происходить отклонения оси отверстия верхней пластины привода по отношению к пазу на валу привода более чем на 15 градусов в любую сторону. Паз должен быть смещен в сторону фронтального торца цилиндрического блока.

После правильной установки привода, выполните его закрепление на болты. Коленвал нужно поворачивать пока метка на шкиве не разместиться перед одной меткой, находящейся между 3 и 6 гребенками. Используя регулировочные винты, выполните установку верхней пластины системы октан-корректора в положение «0» на шкале нижней пластины. Это положение нужно зафиксировать и установить распределитель-прерыватель в приводе таким образом, чтобы расположение октан-корректора было в верхней части. По положению бегунка можно определить, где располагается провод первого цилиндра расположенного на крышке распределителя.

При повороте прерывателя за корпус, нужно добиться такого положения, когда перестает гореть контрольная лампочка, или до момента, когда отжимается кулачок вала подвижного контакта. Вам нужно поймать момент, когда подается искра на свечку первого цилиндра и зафиксировать корпус распределителя-прерывателя в данном положении.

Выполните установку крышки трамблера и вставьте высоковольтные провода. Сначала подсоедините провод, который подходит к первому цилиндру, далее провода оставшихся цилиндров в порядке котором они работают. Выполните подключение центрального провода на катушку зажигания.

Выполните проверку того как работает система зажигания, или наличие искры между блоком цилиндров и главным проводом. Если используется контактная система зажигания вам нужно размыкать контакты прерывателя. Если используется бесконтактная система, то включение и выключение зажигания осуществляется ключом.

Контакты прерывателя ЗИЛ видео

Поделитесь информацией с друзьями:

Итак, ремонт завершен: изношенные детали заменены, на двигатель установлено навесное оборудование, а он сам поставлен на место, закреплен, электрооборудование подсоединено, аккумуляторная батарея подключена. Пора приступать к установке зажигания.

Установите привод распределителя (датчика импульсов). Для этого опустите его в отверстие блока цилиндров двигателя и совместите отверстие на нижней пластине привода с резьбовыми отверстиями на блоке цилиндров. При этом ось отверстия на верхней пластине привода не должна отклоняться от паза на валу привода больше, чем на 15 градусов (плюс/минус). Паз расположите со смещением в сторону переднего торца блока цилиндров.

Убедившись, что привод установлен правильно, закрепите его болтами. Коленвал поворачивайте до момента, когда метка на шкиве встанет напротив одной из меток, расположенной между цифрами 3 – 6 гребенки (установочный угол опережения зажигания). Регулировочными винтами установите верхнюю пластину октан-корректора на о шкалы на нижней пластине. Зафиксируйте это положение, вставьте прерыватель-распределитель в привод так, чтобы октан-корректор был расположен вверху. Положение бегунка укажет вам, где будет находиться провод первого цилиндра на крышке распределителя.

Поворачивая прерыватель за корпус, добейтесь такого его положения, при котором гаснет контрольная лампочка, т.е. до момента отжатия кулачками вала подвижного контакта. Найдите момент подачи искры на свечу первог

Диагностика системы и выявление неисправностей

Имея контактно транзисторную систему зажигания, ЗИЛ 130 не застрахован от поломок. Для того чтобы выполнить необходимый ремонт, нужно знать, какие неисправности возможны, уметь их обнаружить и устранить.

Есть несколько признаков, по которым можно определить, что в СЗ есть неполадки:

Проблемы с запуском мотора. В этом случае автомобиль с трудом заводится либо не с первого раза. При включении зажигания появляются характерные звуки.
При работе мотора в холостом режиме пропадают обороты. Определить необходимость ремонта можно по датчикам. Если показания оборотов отличаются более чем в 500 об/м, то необходим срочный ремонт.
Снижается приемистость мотора, падает мощность. Определить это можно по тому, как автомобиль разгоняется при нажатии на педаль газа.
Повысился расход горючего. Заметить изменение расхода топлива можно, если знать, сколько расходовалось горючего в разных скоростных режимах.

Если возникают проблемы в СЗ на автомобиле ЗИЛ 130, нужно проверить прохождение тока. Сначала следует проверить выработку искры на свечах зажигания. Для этого новую свечу нужно подключить к высоковольтному проводу и попытаться запустить мотор. Если искра не проскакивает, нужно проверить целостность проводки, качество соединений и контактов, наличие окислений, излишков влаги и т.д.

Если после проверки цепи и устранения неисправностей, проблемы с зажиганием остались, нужно проследить искрообразование в обратном порядке. Для этого необходимо идти по пути от свечи зажигания по высоковольтному проводу к контакту распределителя, затем к катушке, и закончить путь на блоке управления. Для проверки необходимы специальные знания и диагностическое оборудование.

Проверку образования искры на свечах следует сделать на всех цилиндрах. Если она будет отсутствовать только на одной из свечей, то проблему нужно искать на промежутке между этой свечей и распределителем. Если искры нет ни на одной свече, то неисправности следует искать в выходах блока управления и в нем самом.

Как проверить момент зажигания?

Для эффективной работы СЗ важно, чтобы было корректно установлено зажигание, выставлен правильно угол опережения. Позднее поступление искры или слишком раннее может стать причиной неполадок в работе СЗ на авто

При слишком позднем зажигании затруднена процедура воспламенения. В этом случае рабочая смесь сгорает не полностью, увеличивается расход горючего. При раннем зажигании ТВС не успевает поступить в цилиндры, в результате падает мощность двигателя. Поэтому нужно следить за моментом зажигания, чтобы он не сбивался.

Для проверки момента зажигания своими руками необходимо приготовить тестер и стробоскоп для диагностирования системы, а также схему подключения, по которой будет осуществляться проверка. После того как привод распределителя будет установлен, нужно анализировать показания на диагностических приборах.

После проверки, используя привод и схему можно отрегулировать момент зажигания самостоятельно. В зависимости от полученных результатов можно выставить зажигание, сделав его либо более ранним, либо более поздним. Регулировку нужно выполнять при работе двигателя в разных режимах. Для успешной настройки момента зажигания нужно знать, какие точно должны быть показатели. Если вы не знаете, как выставить правильно зажигание, зазор, лучше регулировку доверить специалистам.

Основные технические характеристики серийного ЗИЛ-131

Габаритные размеры и параметры массы

Длина: 7,040м; Ширина: 2,500 м.
Высота (без груза): по кабине – 2,510 м; по тенту – 2,970 м.
Колёсная база: 3350 + 1250 мм.
Дорожный просвет: под передним мостом – 33 см; под промежуточным и задним мостами – 35,5 см.
Размер колеи передних и задних колёс одинаков: 1,820 м.
Наименьший радиус поворота на сухой асфальтированной дороге с выключенным передним мостом составляет: по середине колеи внешнего переднего колеса — 10,2 м; по крылу внешнего переднего колеса — 10,8 м.
Размер шин – 12,00-20″.
Размеры грузовой платформы (длина/ширина/высота, в миллиметрах): 3600 / 2322 / 346+569.
Погрузочная высота: 1430 мм.
Грузоподъемность по шоссе: 5 тонн; по грунтовому покрытию: 3,5 тонны.
Масса неснаряжённого автомобиля: 5,275 тонн.
Масса снаряженного автомобиля: 6,135 тонн – без лебёдки; 6,375 тонн – с лебёдкой.
Полная масса автомобиля: без лебёдки – 10,185 тонн; с лебёдкой – 10,425 тонн.

Распределение нагрузки, передаваемой на дорогу от массы снаряженного автомобиля через шины колес, составляет: 27,5/30,45 кН (2750/3045 кгс) – переднего моста; 33,85/33,30 кН (3385/3330 кгс) – задней тележки.

Распределение нагрузки, передаваемой на дорогу от полной массы автомобиля через шины колес, равно: 30,60/33,55 кН (3060/3355 кгс) – переднего моста; 71,25/70,70 кН (7125/7070 кгс) – задней тележки.

Параметры углов свеса таковы: переднего без лебёдки – 45 градусов, с лебёдкой – 36 градусов; заднего – 40 градусов.

Двигатели ЗИЛ-131

Основной, «родной» мотор серийного ЗИЛ-131 – это 4х-тактный восьмицилиндровый V-образный 90° карбюраторный двигатель объёмом в 6 литров. Его номинальная мощность (с ограничителем числа оборотов) составляет 150 лошадиных сил. Силовой агрегат принадлежит к верхнеклапанному типу двигателей, жидкостного охлаждения. Диаметр цилиндра составляет 100 мм; ход поршня – 95 мм. Степень сжатия – 6,5. Крутящий момент – 41 кГс*м (410 Нм). Удельный расход топлива составляет не менее 35-38 литров на 100 километров пути. Его немалые потребности в питании обеспечены двумя топливными баками по 170 литров.

Модернизированный в 1986-м году 150-сильный двигатель ЗИЛ-5081 V8 от прежнего мотора отличается головками блоков цилиндров с винтовыми впускными каналами и увеличенной до 7,1 степенью сжатия. Этот двигатель также был немного экономичнее своего предшественника.
Дизели, которыми, уже в своей новейшей истории, оснащался ЗИЛ-131: Д-245.20 – рядный четырехцилиндровый дизельный мотор рабочим объёмом 4,75 л. Номинальная мощность двигателя этого составляет 81 лошадиных сил, максимальный крутящий момент достигает 29,6 кГм. Расход дизтоплива составляет 18 литров на 100 км; ЯМЗ-236 – шестицилиндровый V-образный дизель объемом 11,15 литров. Номинальная мощность этого мотора составляет 180 л.с.; собственный четырёхтактным дизель завода имени Лихачёва ЗИЛ-0550 (6,28 л, 132 л.с.). Однако дизельный грузовик ЗИЛ-131 – это всё-таки большая редкость.

Рама и подвеска грузовика ЗИЛ-131

Рама ЗИЛовского «внедорожника» – штампованная, клёпаная, с лонжеронами швеллерного сечения, которые соединены штампованными поперечинами. Сзади располагается крюк с резиновым амортизатором; впереди на раме — два жёстких буксирных крюка.

Передняя подвеска — на продольных рессорах; передние концы рессор закреплены на раме при помощи ушков и пальцев, а задние концы рессор – «скользкие». Задняя подвеска – балансирная, на двух продольных рессорах. Амортизаторы (на передней подвеске) установлены гидравлические, телескопические, двустороннего действия.

Грузовик оборудован дисковыми колёсами с креплением на 8-ми шпильках. Передняя зависимая подвеска грузовика установлена на двух полу-эллиптических рессорах, снабжённых амортизаторами и задними скользящими концами. Задняя подвеска (балансирная) смонтирована на двух полу-эллиптических рессорах со скользящими концами и 6-ю реактивными штангами.

Рулевое и тормозное управление; трансмиссия ЗИЛ-131

Грузовик оборудован рулевым приводом с гидравлическим усилителем, расположенным в общем картере с рулевым механизмом. Рулевой механизм – рабочая пара – представляет собой винт с гайкой на циркулирующих шариках, и рейку, зацепляющуюся с зубчатым сектором.

Насос гидроусилителя рулевого привода – пластинчатый, двойного действия, приводимый во вращение ремнем от шкива коленчатого вала. Передаточное число рулевого механизма — 20. Продольная и поперечная рулевые тяги – с головками на шаровых пальцах, с самоподжимными сухарями.

Вывод

Как видно из всего написанного выше, система зажигания даже в такой машине, как ЗИЛ 130, довольно сложная и серьезная вещь. И хотя в этом автомобиле установлен именно бесконтактный тип зажигания, а он является не самым сложным, устранение неполадок лучше предоставить специалистам.

Что же касается самих неисправностей, то в данной системе их может быть довольно много, и здесь приведены только самые распространенные из них.

Но дабы обезопасить себя и своего “железного коня” от всевозможных поломок, связанных с данным узлом, следует своевременно проходить профилактику, следить за отложение окислений и влаги на контактах системы зажигания, а также прислушиваться к работе двигателя.

Таким образом, вы можете если не избежать проблем полностью, то хотя бы ликвидировать их на ранних этапах.
