Как снять поддон на ваз 2107

Замена

Обнаружив первые признаки нарушения герметичности поддона, следует немедленно заменить прокладку. Но также проблема может быть вызвана пробоем самой «ванны». В таком случае внимательно осматриваем поверхность поддона на предмет механических повреждений — трещин и т. д. При их наличии следует заменить картер или отремонтировать (в зависимости от масштаба повреждения).

Чтобы заменить такую деталь, как прокладка поддона двигателя, нам нужно загнать автомобиль на смотровую яму либо вывесить его переднюю часть при помощи домкрата (хотя бы с одной стороны)

Поскольку элемент находится внизу, важно обеспечить качественное освещение при помощи переносной лампы. Важный момент — если замена производится в холодное время, предварительно следует прогреть масло

Дайте двигателю поработать несколько минут на холостых оборотах.

В зависимости от конструктивных особенностей, требуется снять металлическую защиту картера.

Она устанавливается нештатно — обычно с завода автомобиль идет с пластиковыми брызговиками двигателя.

Поскольку картер является неким резервуаром для масла, при его демонтаже нужно слить всю смазочную жидкость. Для этого откручиваем сливную и заливную пробку (последнюю — чтобы не образовалось вакуума в системе, дабы масло быстро стекло наружу). Предварительно следует подложить емкость у поддона. Обычно на легковых автомобилях используется до 4-5 литров масла. При отсутствии смотровой ямы нам будет трудно разместить здесь ведро — нужна плоская емкость. Для этого берем старую канистру и срезаем с нее «боковину». Откручиваем пробку и ждем, пока оттуда не стечет вся жидкость.

На следующем этапе нам предстоит тщательно вымыть внешнюю часть поддона. Обычно на его поверхности скапливается много пыли (поскольку это самая нижняя часть автомобиля). А если пробило прокладку, то на поддоне будут еще и масляные потеки. Убрать их крайне тяжело. Нужно использовать обезжириватель в виде спрея.

При помощи ключа «на 10» откручиваем болты крепления картера. Также не забываем о болтах, что находятся над балкой и возле коллектора резонатора. Далее аккуратно снимаем поддон, поддев минусовой отверткой места стыков.

Холодная сварка

Самый дешевый способ заделать трещину – ремонт холодной сваркой. Надежностью, он не отличается, потому что это не заваривание, а скорее замазывание/заклеивание. Холодная сварка, как правило, состоит из двух компонентов, которые перемешивают между собой, наносят на поврежденное место и дают застыть. Перед этим обязательно нужно обезжирить и хорошо зачистить поврежденный участок. В случае с небольшой трещинкой, можно попытаться герметизировать ее, не снимая поддона

При выборе холодной сварки обращайте внимание на температуру, при которой она сохраняет свои свойства – она должна быть не менее 200 градусов

Защита поддона двигателя

Во время езды по плохим дорогам поддон рискует подвергнуться внешним воздействиям. К таковым относят различные камни на дороге и прочие твердые тела, запас прочности которых позволяет пробить тонкий металл поддона. Если в нем будет хотя бы одно отверстие, то масло начнет протекать и в конечном итоге двигателю потребуется очень дорогостоящий ремонт.

Все это заставило производителей автомобилей произвести специальное защитное приспособление поддона. Оно изготавливается из тонколистового металла и устанавливается под поддоном. Крепление выполняется к кузову автомобиля с помощью болтов. Принцип действия заключается в том, чтобы поглотить энергию удара какого-либо препятствия и не допустить повреждений поддона.

В процессе долголетней эксплуатации автомобилей и после приобретения необходимого опыта, к защите двигателя стали предъявляться следующие требования:

1. Жесткость. Деформация металлического листа должна быть только в том месте, где располагается поддон. Кроме того, у защиты должен быть обязательный уклон, который в случае столкновения автомобиля уведет двигатель не в салон, а под автомобиль.

2. Прочность. В металлическом листе защиты должно быть как можно меньше отверстий, иначе такая конструкция будет плохо выдерживать энергию удара об препятствие.

3. Вес и габариты. Вес защиты не должен превышать 15 килограмм, иначе она будет создавать дополнительную нагрузку на переднюю часть автомобиля. Габариты, в свою очередь, должны позволять сохранить дорожный просвет автомобиля. Слишком большая и низкая защита будет «цеплять» почти все неровности дорожного покрытия.

Количество продукта

Покупайте моторное масло только в специализированных магазинах для автолюбителей, иначе вы рискуете потратить свои деньги на некачественную подделку, что очень негативно скажется на работе двигателя машины. При этом вам необходимо знать, сколько литров вам потребуется израсходовать.

Двигатель ВАЗ 2107 типа инжектор и карбюратор помещает около 4-х литров (как считают опытные автолюбители, примерно 3,75 литра). Точно знать, сколько его будет потреблять машина, никто сказать не может, так как всегда возможны утечки. Именно поэтому необходимо иметь пару литров про запас, чтобы не попасть в непредвиденную ситуацию.

Замена прокладки поддона картера на ВАЗ 2110 своими руками

Собственно, для чего необходима эта самая прокладка картера? Двигатель «десятки» включает в себя множество агрегатов, узлов и систем. Картер является корпусом двигателя и играет важнейшую роль. Ведь именно он вмещает все основные элементы двигателя внутри себя и обеспечивает им необходимую защиту, позволяет циркулировать маслу.

Основные причины для замены

На самом деле замена прокладки поддона картера у ВАЗ 2110 может потребоваться в случае ее повреждения. Причин не так уж и много:

  • Удары по поддону картера;
  • Деформация прокладки;
  • Воздействие высокого внутреннего давления, которое нарушает целостность прокладки;
  • Стечение сразу нескольких факторов одновременно.

Признаки неисправности

Если неправильно выполнить замену, разрыв может произойти вновь, внутрь картера попадут инородные частицы, герметизация будет недостаточной, что приведет к поломке двигателя или его отдельных компонентов.

Казалось бы, простая прокладка, но какой груз ответственности лежит на ней.

Чтобы определить необходимость замены прокладки, стоит обратить внимание на характерные признаки подобной проблемы:

  1. Течет масло.
  2. В масляной системе наблюдается снижение давления.
  3. Уровень масла падает интенсивнее обычного.

Подготовка к работе

Большую роль в удачно проведенной замене прокладки поддона картера играет подготовка. Собственно, большого труда это мероприятие не составит.

  • Загоните автомобиль на яму или поднимите при помощи подъемника;
  • Обеспечьте качественный свет, чтобы вы имели возможность внимательно осмотреть состояние поддона;
  • Снимите защиту картера, если предварительно вы ее установили на свой ВАЗ 2110;
  • Поддон картера необходимо очистить, поскольку на нем скапливается большое количество грязи и масла. Также рекомендуется очистить прилегающие к поддону картера участки;
  • Обнаружить течь проще всего на разогретом двигателе, но только при холостых оборотах. Это повысить давление в масляной системе, и покажет, насколько серьезная проблема с утечкой масла через прокладку поддона картера.

Замена прокладки поддона

Сейчас достаточно популярными стали различного рода герметики и добавки, которые позволяют устранять течи. Но это все происки маркетинговых компаний. На самом деле толку в этих средствах мало. Герметик может дать только временный результат, чтобы вы успели доехать до гаража или СТО, где можно будет поменять прокладку.

Попытки использовать подобные методы порой заканчиваются печально. Давление повышается, разрыв становится еще больше, масло вытекает чуть ли не полностью. Если подобная проблема застанет вас в пути, далеко от СТО, никто вам не позавидует.

Сейчас мы вам расскажем, как именно это делается.

  1. Снимать поддон картера необходимо в случае протечки или во время ремонта двигателя. Если вам потребовалось отремонтировать мотор, а прокладку вы ранее ни разу не меня, советуем совместить эти два мероприятия.
  2. Также демонтаж картера и установка новой прокладки дает возможность выполнить другую полезную процедуру для вашего автомобиля — замену масла. Совместите их.
  3. Первым делом снимите брызговики с передних колес автомобиля.
  4. Теперь слейте масло. Если вы хоть раз его меняли, проблем на этом этапе возникнуть не должно.
  5. Открутите три болта, которые крепят нижнюю крышку картера сцепления и демонтируйте ее.

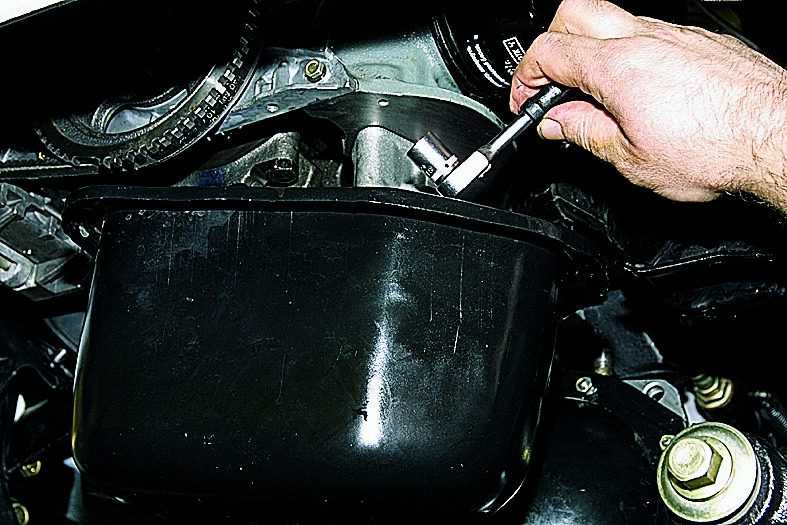

  6. Вооружитесь головкой на 10, с помощью которой выкручиваются все 16 болтов, отвечающих за крепление поддона картера.
  7. Снимите поддон. Его желательно будет очистить, как следует промыть специальными средствами.
  8. Сняв поддон, вы обнаружите на стыках прокладку. Если машина эксплуатируется достаточно давно, состояние ее будет не из лучших. Но вам уже все равно, поскольку вы планируетhttpе ее менять.
  9. Удалите с места стыка старую прокладку, очистите поверхность от всевозможных загрязнений. Чем чище окажется соединение, тем надежнее сядет новая прокладка на свое законное место.
  10. Все стыки рекомендуется укрепить при помощи специального автомобильного герметика. Сама по себе прокладка хорошо справляется с поставленной задачей, но никогда не лишним будет дополнить ее степень защиты. Герметик — это доступное удовольствие для каждого автовладельца.

Как видите, процедура замены прокладки поддона картера у отечественного автомобиля ВАЗ 2110 не представляет собой ничего сложного. Постарайтесь совместить выполнение сразу нескольких процедур, раз вы решились снимать поддон.Будем надеяться, что ремонтировать двигатель вам не придется, «десятка» послужит верой и правдой еще много лет.

Настройка на карбюраторных модификациях ВАЗ 2107

Во всех старых учебниках по обслуживанию классических моделей Жигулей описывается способ установки момента образования искры с помощью лампочки, хотя опытные автомобилисты спокойно обходятся без неё. Почему так происходит, вы поймёте в процессе прочтения данного материала, новичкам же будет полезно ознакомиться со старой проверенной методикой.

Для того чтобы проверить работоспособность карбюратора или отрегулировать его работу рекомендуется ознакомиться со следующим материалом: https://vazweb.ru/desyatka/dvigatel/remont-karbyuratora-vaz-2107.html

Чтобы правильно выставить зажигание «семёрки», нужно обеспечить одновременное выполнение следующих условий:

  • насечка на шкиве коленчатого вала стоит напротив длинной риски, нанесённой на крышке газораспределительного механизма;
  • при этом круглая метка, нанесённая на шестерёнке цепного привода распределительного вала, совпадает с приливом на его корпусе;
  • поршень 4-го цилиндра завершил такт сжатия и находится в верхней мёртвой точке;
  • контакты внутри трамблёра разомкнуты;
  • подвижный контакт бегунка обращён к неподвижному контакту на крышке распределителя, куда подключён провод от свечи 4-го цилиндра.

Примечание. На бесконтактных системах в этот момент датчик Холла направляет сигнал коммутатору, чтобы тот разорвал электрическую цепь низкого напряжения, что приводит к возникновению высоковольтного импульса на проводе, ведущему к свече 4-го цилиндра.

Лампочка применяется с целью контроля момента зажигания, для чего её нужно подключить одним проводом к контакту «К» высоковольтной катушки, а вторым — к массе автомобиля. Следует знать, что в этот же момент поршень первого цилиндра тоже находится в положении ВМТ, только там происходит не сжатие топливовоздушной смеси, а выпуск отработанных газов после её сгорания. Вот почему несведущие автолюбители часто путают первый цилиндр с четвёртым при установке зажигания.

Когда перечисленные действия происходят одновременно, на электродах свечи 4-го цилиндра проскакивает искровой разряд, о чём свидетельствует вспышка подключённой лампочки. Чтобы добиться выполнения этих условий и правильно выставить зажигание, следуйте инструкции:

  1. Поверните ключом на 36 мм коленчатый вал, совместив насечку на шкиве с длинной риской на крышке ГРМ.
  2. Если в этот момент клапанная крышка двигателя снята, то лучше ориентироваться по метке на шестерёнке распредвала, выставив её напротив прилива корпуса.
  3. Возьмите распределитель зажигания, снимите крышку и поверните его вал, чтобы поставить бегунок напротив провода, ведущего к цилиндру №4 (на крышке есть маркировка номеров цилиндров). Вставьте трамблёр в отверстие двигателя, удерживая бегунок и корпус в этом положении, после чего зафиксируйте его гайкой под ключ 13 мм.
  4. Присоедините провода лампочки и включите зажигание поворотом ключа. Отпустите гайку крепления распределителя и медленно поворачивайте его за корпус, пока лампа не вспыхнет, указав на момент искрообразования. Снова закрепите трамблёр.
  5. Выключите зажигание и убедитесь, что в данный момент контакты внутри распределителя разомкнуты. Возьмите щуп на 0,35 мм и проверьте зазор между ними, при необходимости откорректируйте его, ослабив отвёрткой винты крепления.

Примечание. Инструкция подразумевает, что перед началом работ трамблёр был демонтирован с двигателя без совмещения меток.

Зажигание считается выставленным правильно, если после установки крышки распределителя и подключения проводов вам удастся запустить двигатель, а дальше нужно настраивать угол опережения. Бесконтактная система устанавливается таким же образом, за исключением проверки зазора в контактной группе ввиду её отсутствия.

Инструкция по замене цепи ГРМ в автомобиле ВАЗ 2107 представлена здесь: https://vazweb.ru/desyatka/dvigatel/zamena-tsepi-grm-na-vaz-2107.html

Важный момент. В большинстве случаев зажигание выставляется без снятия клапанной крышки, отчего положение метки на шестерёнке не видно. Вы все проделали по инструкции, но мотор не запускается. Значит, искра подаётся в 4-й цилиндр во время такта выпуска, а сжатие в этот момент происходит в первом цилиндре. Проблема решается просто:

  • снимите крышку трамблёра;
  • открутите гайку его крепления;
  • вытащите распределитель из гнезда, поверните бегунок ровно на 180° и вставьте элемент обратно;
  • прижмите юбку трамблёра гайкой и поставьте крышку.

Совет. Если мотор после этих действий не заведётся, но начнёт подавать признаки жизни, то проблема кроется не в настройке зажигания, а в неисправности одного из элементов системы.

Замена прокладки картера двигателя на ВАЗ классика

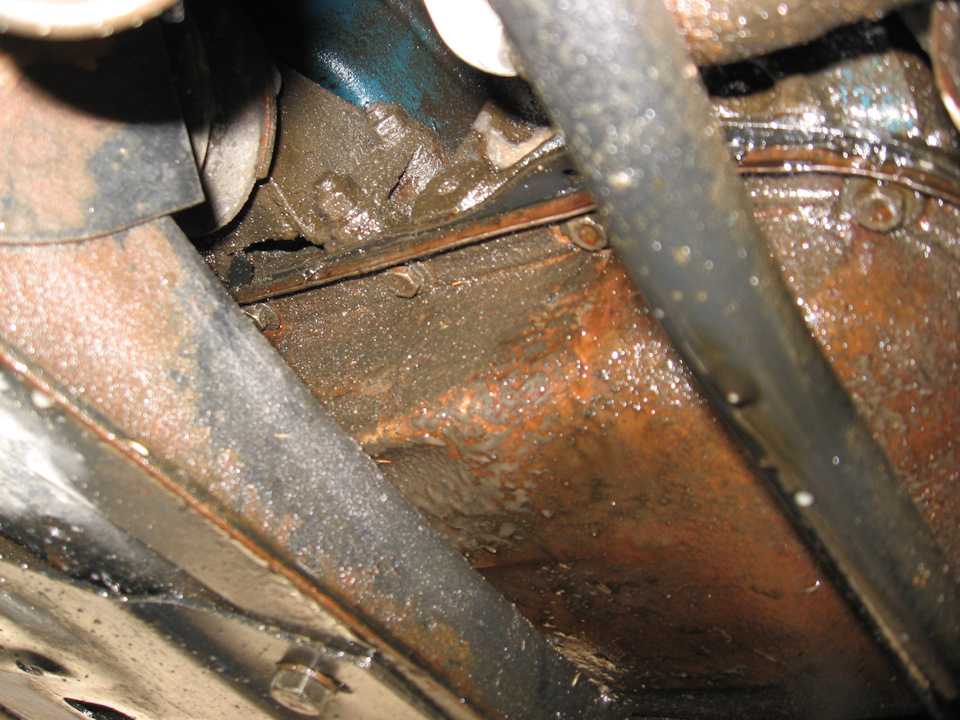

Когда наблюдаются подтёки масла на картере двигателя, следует поменять уплотнительную прокладку между блоком цилиндров и поддоном, так как из-за халатного отношения, масло сочится ещё сильнее, что приводит к повышенному расходу масла. Возможен случай, когда поддон немного раскрутился и нужно просто подтянуть его болты. Этого хватит на некоторое время, но в идеале конечно, если уже проявились первые признаки подтёков масла, то лучше поменять прокладку. В настоящее время, прокладок поддона бывает три вида: резиновая, пробковая и металлическая. Из этих трёх, хорошим вариантом будет приобрести пробковую либо металлическую. Идеальный вариант, конечно, взять металлическую, она будет намного надёжнее, соответственно и стоить будет гораздо дороже. Вместе с прокладкой, советую купить автомобильный герметик, на который будете её усаживать. Лучше брать белый герметик, но и красный тоже будет неплохо. И замену прокладки картера будет очень хорошо совместить с заменой моторного масла. Работа выполняется без помощника, так что один человек без труда справится с этой работой.

Первое, что нужно сделать, это слить масло с двигателя. Делать это лучше всего на прогретом двигателе. Ёмкостью послужит тазик, который не жалко, обрезанная шести-литровая бутылка или канистра из-под старого масла, с вырезанной боковиной. Откручиваем защитный щиток двигателя, если он есть, подкладываем ёмкость под сливную пробку, которая располагается посередине картера и аккуратно откручиваем, потому как по началу масло будет сильно вытекать и может выбить пробку из рук. А пока масло стекает, можно сходить выпить чай например. Когда масло слилось, на дне поддона оно в любом случае остаётся, так что его трогать не обязательно, поэтому закручиваем пробку обратно. Кстати если же поддон не снимается, а просто нужно поменять масло, то при помощи трубки из-под капельницы и десяти-кубового шприца можно откачать всё масло на дне поддона.

Теперь можно откручивать болты крепления картера к блоку цилиндров. Основная проблема, с которой встречаются те, кому нужно снять поддон, это то, что его невозможно вот так сразу вытащить, потому что мешает маслоприёмник, который упирается в успокоитель масла внутри поддона, а также мешает поперечная балка. Поэтому нужно двигатель нужно немного приподнять. Для этого со стороны капота откручиваем мотор от подушек, подкладываем под колокол (картер сцепления) коробки передач домкрат, не забывая между ним и колоколом подложить деревянный брусок, чтобы ничего не повредить.

Когда будете поднимать двигатель, периодически следите за тем как он идёт со стороны капота. Поднимать его можно до того момента, пока задняя часть двигателя не упрётся в кабину. После этого, картер можно свободно достать, потянув его в сторону радиатора. Если поддон сильно прикипел к блоку цилиндров, то его можно поддеть с разных сторон плоской отвёрткой и тогда он отклеится.

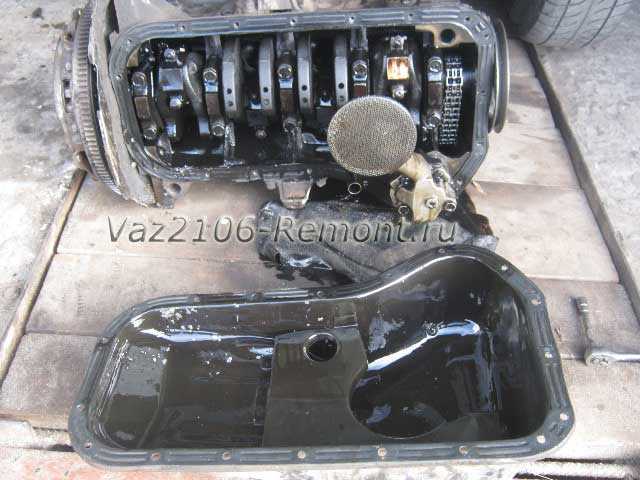

Сняв поддон, осмотрите состояние коленчатого вала, шатунов и маслоприёмника. Сам маслоприёмник открутите от блока. С поддона удалите остатки старой прокладки, снимите успокоитель масла, и вместе с маслоприёмником всё вместе с картером хорошенько промойте дизельным топливом, бензином или керосином. Пока картер высыхает, с нижней части блока цилиндров удалите остатки старой прокладки и насухо протрите тряпкой.

Сам поддон жестяной, поэтому при сильном ударе в яму на дороге, его может повести, что также приводит к течи масла через него. Чтобы его выровнять, простучите его выступы молотком через деревянный брусок, установив картер на ровную поверхность. Далее наносим слой герметика на поддон, размазываем его, и устанавливаем сверху прокладку. Часто и густо при установке поддона на двигатель, прокладка смещается и становится очень проблематично попасть болтами в отверстия. Существует небольшая хитрость — берётся тонкая нить, которая продевается через отверстие поддона и прокладки и завязывается. Так проделывается с каждым отверстием, но можно завязывать и через одно

Важно, чтобы нить была тонкой, потому что толстая нить может порезать прокладку и тогда придётся идти в магазин за новой. Посадочное место картера на блоке цилиндров тоже смазывается герметиком, и затем устанавливается поддон и закручиваются болты крепления

Приспособление для нанесения жидкого антикора

Проблема, с которой сталкиваются автолюбители, решившие самостоятельно обработать скрытые полости — отсутствие необходимого оборудования. Им можно воспользоваться относительно несложным устройством, работающим на принципе воздушного распыления препаратов под давлением 4-6 кг/см2.

Простейшая конструкция такого устройства такова: форсунку к нему можно сделать от пульверизатора одеколона, рассверлив сопло в его наконечнике до диаметра 1,2 мм. К внутренней стенке нужно припаять трубку из латуни, через которую будет подаваться антикоррозионный препарат.

Насос шлангом соединяют с трубкой пульверизатора, идущей к емкости с «Мовилем». Для подачи препарата к трубке можно использовать полихлорвиниловую трубку, опущенную в сосуд. Для большей ясности схема такого приспособления показана ниже.

При постоянном создании давления воздуха насосом факел выходящего из сопла «Мовиля» обеспечивается в пределах 14-20 см, чего хватает для нанесения его внутрь скрытых полостей.

Перед нанесением «Мовиля» на скрытые поверхности полостей нужно обеспечить доступ распылителя к требуемым зонам. Для этого:

  • снимите уплотнители крыльев передка, фары и их ободки (ВАЗ — 03, -02);
  • удалите из багажника запаску, инструмент и напольное покрытие (ВАЗ — 013), обивку (ВАЗ — 03, -07 и -06);
  • распахните заднюю дверь (ВАЗ – 02) снимите коврик, обшивку, запаску и его крышку;
  • снимите сигнальные лампы дверей (ВАЗ — 03, -06) и сигнальный фонарь движения задним ходом (ВАЗ — 03).

Затем следует выполнить в какой-то мере неприятную, но необходимую по технологии операцию — сверление отверстий (9 мм) в порогах, а для ВАЗ- 013, -21 и -05 — еще и в торцевых поверхностях задних дверей.

По возможности доступные места обработки необходимо промыть водой, продуть воздушным и просушить. В гаражных условиях, где нельзя провести эффективную сушку, достаточно ограничиться протиркой их влажной тряпкой с последующей естественной сушкой. Учитывая, что наибольшее число требующих обработки точек расположено в зоне днища, желательно выполнять все работы на подъемнике или эстакаде.

Чтобы обработать пороги, место запаски и поперечины передней части нужно вытянуть заглушки. Две заглушки установлены с обеих сторон под крыльями передка, по заглушке с обеих сторон в арках задка, по центру в нише запаски, и по одной с обеих сторон в поперечине под передними сиденьями, также нужно очистить отверстия дренажа.

ВАЗ 2107 | Снятие и установка на место поддона картера

Снятие и установка на место поддона картера

Снятие

Установка на место

3. Приложите к блоку двигателя поддон картера и установите на место болты его крепления, затягивая их в прогрессивном порядке с требуемым усилием. 4. Установите резиновые пробки картера трансмиссии и отогните в прежнее положение пластину брызговика. Там, где требуется, установите на место тепловой щит выхлопной системы. 5. Извлеките деревянный брусок, затем установите 2 болта крепления переднего правого угла подрамника к днищу кузова, затяните болты. 6. Установите на место болт крепления упорной штанги правой арки колеса в подрамнику. 7. Установите на место на поддон картера скобу и трубку возврата масла системы турбонаддува, затем затяните установочные болты. Удостоверьтесь, что уплотнительное кольцо правильно установлено на трубке. 8. Очистите контактные поверхности и установите на место в поддон картера датчик уровня масла, использовав новую прокладку. Крепко затяните винты. 9. Проверьте состояние уплотнительного кольца, при необходимости замените его, затем установите на место нижнюю часть поддона картера трубку измерительного щупа и затяните болты скобы. 10. Установите на заднюю опору двигателя скобу и упорную штангу, затяните установочные болты. 11. Установите на место и затяните нижний болт и шпильку крепления поддона картера к трансмиссии. 12. Опустите двигатель на шпильки опоры и снимите подъемный такелаж. 13. Там, где имеется, установите на блок цилиндров скобу, затем вставьте и затяните сквозной болт крепления реактивной штанги к правой верхней опоре двигателя. 14. Установите на место приемную выхлопную трубу и лямбда-датчик (см. Главу Топливная и выхлопная системы). 15. Установите на место и затяните установочные гайки опоры двигателя. 16. Установите на место заднюю панель и переднюю секцию локера арки колеса и молдинг под правой передней аркой колеса. 17. Установите на место правое переднее колесо и опустите автомобиль на землю. 18. Залейте в двигатель требуемое количество двигательного масла нужного сорта (см. Главу Текущее обслуживание). 19. Запустите двигатель и прогрейте его до нормальной рабочей температуры. Осмотрите линию соединения поддона картера и блока двигателя на предмет обнаружения утечек.

automn.ru

Как заменить поддон картера и его прокладку на ВАЗ 2101-ВАЗ 2107?

Не всегда этот способ подходит людям для того чтобы снять поддон с автомобиля, потому что не у всех есть предметы которые этому по способствуют, поэтому в самом конце статьи размещён видео-ролик в котором без использования специальных средств показывается порядок снятия и замены поддона и прокладки!

Поднимать двигатель нужно до того, пока концы обоих шпилек под цифрой «1» не совпадут с плоской частью кронштейнов опор двигателя, которые указаны под цифрой «2»!

Под каждым болтом находятся шайбы, поэтому будьте аккуратны и не потеряйте их!

В том случае если прокладка пристыла к блоку, тогда при помощи острого предмета снимите её а всю плоскость блока очистите от кусков прокладки!

Слив отработанной жидкости

До начала процедуры слива следует подготовить инструменты, пустую тару, а также новые жидкости для последующего залива. Если установлена дополнительная защита под двигателем, ее тоже можно снять, для удобства.

Далее выполняем процедуру слива жидкости с ВАЗ 2107:

-Поднимаем капот, под ним находим заливную горловину на двигателе и откручиваем пробку. Горловина для залива масла

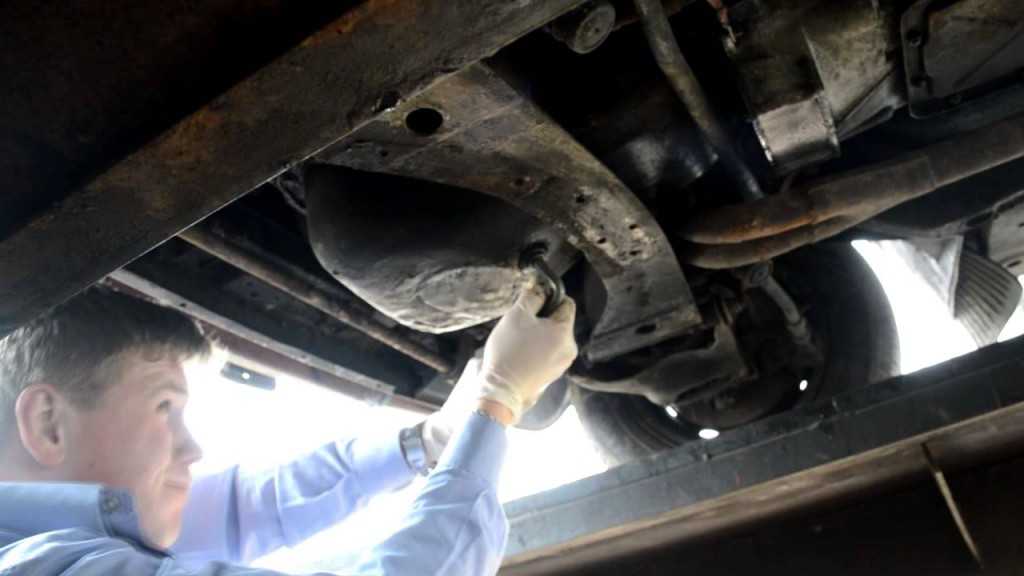

-Теперь спускаемся под автомобиль, подставляем в место слива тару под отработку. Можно использовать обрезанную канистру или старое ведро.

-Откручиваем сливную пробку с помощью ключа шестигранника на 12.

-Сливная пробка не всегда расположена в самой нижней точке, поэтому в поддоне может оставаться порядка 100-200 миллилитров отработки. Для их удаления можно использовать резиновую грушу или шприц с надетым на него шлангом.

-Теперь нужно открутить старый масляный фильтр, который располагается с правой части двигателя под капотом

Для откручивания фильтрующего элемента желательно иметь специальный съемник. Ели его не оказалось в наличии, можно попробовать открутить фильтр подручными средствами. В этом случае можно использовать, например старый ремень генератора, обычный ремень, велосипедную цепь или простую отвертку. Откручивание масляного фильтра с помощью подручных средств.

Таким методом получится слить максимум отработавшего свой срок масла, после этого можно приступать к дальнейшим действиям. Главное не забыть, все что мы откручивали нужно поставить на место.

Как снять масляный поддон ВАЗ 2107

Перед тем, как приступать к снятию и замене поддона на автомобиле ВАЗ 2107, необходимо разобраться с его назначением, местом расположения и повреждениями, которые влекут за собой необходимость менять картер.

Находится поддон снизу автомобиля, и для того, чтобы его увидеть и получить доступ, понадобится снять защиту. Конструктивно устройство представляет собой стальное основание, напоминающее крышку. В этой емкости находится моторное масло, поэтому для обеспечения герметичности, между картером и блоком цилиндров находится прокладка.

Снятие поддона картера ВАЗ 2107 необходимо выполнять при появлении деформаций, что влечет к вытеканию моторного масла из двигателя. На корпусе крышки имеется самая нижняя точка, в которой располагается пробка для слива моторного масла. Перед тем, как демонтировать масляный картер, надо сначала слить моторное масло.

Течь масла может возникнуть не только при деформациях картера, но еще и при нарушении целостности прокладки. Для устранения течи надо подтянуть болты крепления, и если это не помогает устранить проблему, тогда понадобится прибегнуть к смене прокладки.

Теперь, когда возникает необходимость замены поддона на семерке, надо прибегнуть к таковым манипуляциям. Стоит отметить, что чаще требуется менять прокладку, а дефекты картера возникают только в случае отсутствия защиты на автомобиле. Снимать масляный поддон двигателя на автомобиле ВАЗ 2107 следует в такой последовательности:

При замене важно учитывать такие моменты, как пробка и прокладка. Пробка также имеет уплотнительный материал, который изнашивается, поэтому новый поддон должен поставляться с новой пробкой. Если ее нет, то использовать старую не рекомендуется, и лучше купить новую или уплотнитель для нее

Особенности замены прокладки рассмотрим далее

Если ее нет, то использовать старую не рекомендуется, и лучше купить новую или уплотнитель для нее. Особенности замены прокладки рассмотрим далее.

Установка

Поверхности блока и поддона обезжиривать не нужно, при помощи таких средств как «Уайт-спирит» и.т.д. Потому что в дальнейшем, это позволит легко разобрать соединение!

Все деформированные детали замените на новые, а «19» болтов которые крепят поддон картера при установке закручивайте крест-накрест. При закрутки болтов, не прилагайте больших усилий потому что из-за этого может повредиться фланец картера и может деформироваться прокладка!

Причины выхода из строя подушек двигателя

Очень часто к неисправности подушек двигателя приводят внешние факторы, не имеющие отношения к самой детали:

  • Неправильная сборка подвески (при установке низкопрофильной резины или слишком жестких амортизаторов кузов автомобиля получает больше нагрузок при наезде на препятствие, что сильно сказывается на подушках ДВС);
  • Наличие V-образного мотора (уровень вибрации на V-образном моторе очень сильно превышает колебания рядного ДВС, в особенности при переходе на холостой режим работы);
  • Характер езды (при резком разгоне или торможении центр тяжести мотора смещается, снимая нагрузку с одной подушки, и увеличивая ее на другой. И чем чаще это происходит, тем быстрее изнашивается деталь);
  • Состояние дорожного полотна (при попадании колеса в яму или наезде на препятствие кузов автомобиля получает толчок, который гасится за счет подвижных узлов, куда также входят подушки ДВС).

Дополнительное воздействие на подушку двигателя оказывает ее природный износ, появляющийся после 150 – 200 тыс. км пробега.

Неожиданные повреждения

Практически каждый владелец Додж Калибр задумывается о приобретении защиты поддонов двигателя и вариатора: дорожное полотно далеко не везде в хорошем состоянии, да и «прилететь» может что угодно (пусть клиренс и позволяет ездить без проблем на дачу, переваливаться через препятствия). Возникает естественное желание обезопасить свой автомобиль, особенно когда покупают его новый, в салоне. Защита куплена, установлена, владелец где-то на подсознании ставит отметку, что можно не беспокоиться и… спустя определённое время меняет как минимум поддон двигателя, а как максимум – ещё и поддон вариатора. Бедствие не повальное, но встречается достаточно часто и касается в первую очередь машин с 2006 по 2008 год выпуска (дорестайл), предназначенных для российского рынка. И виной тому, как ни странно, именно защита.

Конструктивные недоработки

Количество прошедших через наш сервис Додж Калибр исчисляется сотнями, коллектив мастеров постоянный, сработанный, что и позволило выявить причину, вызывающие такие повреждения – «дилерскую» защиту поддона (название условное, по месту приобретения и установки). Для большей наглядности «родную» защиту будем сравнивать с такой же от компании Sheriff из города Санкт-Петербург, рекомендованную к установке по итогам собранной статистики. Sheriff имеет сложную геометрию, учитывающую устройство и особенности автомобиля, векторы приложения сил и боковые грани для защиты агрегатов, «родная» – практически прямой кусок стали.

Обработка моделей 2105, 2107

Прежде чем наносить антикоррозионный материал на ВАЗ-05 и -07 нужно:

  1. демонтировать все детали, мешающие доступу к обрабатываемым полостям, то есть, щитки под крыльями передка, запаску, покрытие багажника, накладки боковин;
  2. закрыть чем-нибудь овальные отверстия порогов у основания стоек, чтобы при мойке вода не проникла в салон;
  3. промыть водой все места нанесения антикора. Но перед этим: вытянуть заглушки в арках колес задка, в балке этих арок, в поперечине под сиденьями спереди, в нише под запаску, прочистить отверстия дренажа. После промывки все продуть воздухом, высушить.

Обрабатываются антикором в первую очередь полости:

  1. Между задним крылом и аркой колеса
  2. Задних лонжеронов
  3. Поперечины заднего пола
  4. Углубление под топливный бак
  5. Нижней поперечины задка
  6. Углубление под запасное колесо
  7. Стоек брызговика
  8. В соединение щидка передка с боковиной крыла
  9. В карманы капота
  10. В соединение панели передка с боковиной крыла
  11. Верхней поперечины передка
  12. Нижней поперечины передка
  13. В кронштейн буферов передней подвески
  14. В карманы передних крыльев
  15. Дверей
  16. Порогов
  17. В кронштейн домкрата
  18. Поперечины между арками задних колес
  19. Задних лонжеронов
  20. Передних лонжеронов и их усилителей

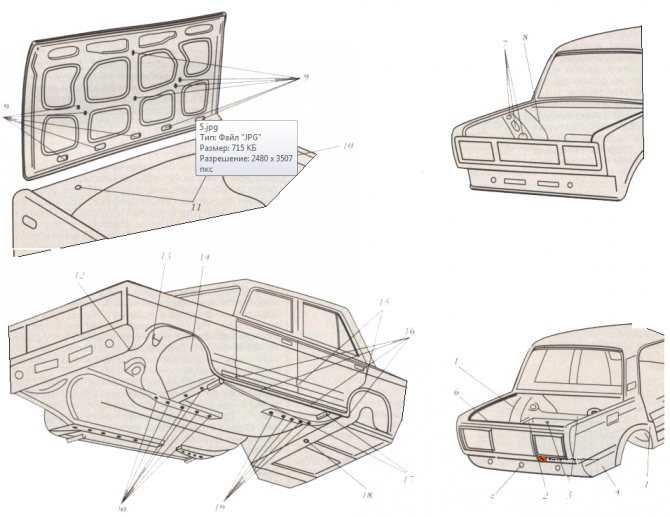

Для более доступного показано на рисунке


Места нанесения антикоррозионного материала на поверхности деталей и скрытые сечения кузова автомобилей ВАЗ-2105 и 2107

После того, как антикоррозионная обработка автомобиля своими руками будет завершена, нужно удалить следы мастики, используя тампон, смоченный уайт-спиритом или керосином, затем установить на место снятые ранее детали, в том числе пробки, заглушки, крышки и т. п.

В этой статье указаны только ключевые моменты при противокоррозионной обработке кузовов ВАЗ. В процессе же у каждой из моделей могут возникнуть свои определенные нюансы. Но в целом выполнить такую обработку кузова под силу любому автолюбителю.

  • Детали каркаса кузова ваз 2107
  • 1 — панель облицовки передка
  • 2 — передний лонжерон
  • 3 — переднее крыло
  • 4 — верхняя поперечина передка
  • 5 — капот
  • 6 — щиток передка в сборе
  • 7 — коробка воздухопритока
  • 8 — боковина кузова
  • 9 — рамка ветрового окна
  • 10 — поперечина панели приборов
  • 11 — панель крыши
  • 12 — усилитель крыши
  • 13 — рамка заднего окна
  • 14 — боковая панель крыши
  • 15 — полка задка с раскосами
  • 16 — панель задка
  • 17 — нижняя поперечина задка
  • 18 — крышка багажника
  • 19 — заднее крыло с боковиной
  • 20 — лонжерон заднего пола
  • 21 — арка заднего колеса
  • 22 — пол багажника
  • 23 — поперечина над задним мостом
  • 24 — поперечина под задним сиденьем
  • 25 — панель пола
  • 26 — накладка передней стойки
  • 27 — поперечина под передним сиденьем
  • 28 — боковая панель передка
  • 29 — брызговик переднего крыла со стойкой в сборе

По кузову наиболее часто проводятся следующие работы:

— проверка, правка и рихтовка деталей;

— замена отдельных деталей и элементов кузова ваз 2105 (крыльев, капота, дверей ваз 2104, крыши и т.д.);

— восстановление лакокрасочных и противокоррозионных покрытий;

— нанесение герметизирующих и уплотнительных мастик.

ВАЗ 2107 имеет довольно прочный и долговечный кузов, состоящий из ряда приваренных друг к другу элементов. Кузовные работы относятся к числу самых сложных и дорогостоящих. Поэтому надлежащий уход и своевременное обслуживание кузова позволят избежать затрат на его восстановление и увеличит срок его эксплуатации.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лошадиные силы
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
