Двигатель 4s-fe замена ремня грм, натяжного и обводного роликов

Подготовка к демонтажу ремня ГРМ

Перед началом многих работ в автомобиле, требуется снятие клемм аккумулятора. Замена ремня ГРМ Тойота Королла 4A-FE не исключение. Это необходимо для избегания короткого замыкания.

Снимаем бачок омывающей жидкости

Замена ремня ГРМ 4A-FЕ подразумевает снятие некоторого навесного оборудования. В первую очередь снимаем переднее правое колесо, предварительно поставив авто на домкрат. Затем домкрат убирается (он еще пригодится), а вместо него устанавливается подставка-тренога или любой другой упор.

Следующим процессом является снятие бачка омывателя. Снимается он с помощью ключа на 10. Первым откручивается верхний болт, затем отсоединяются входящие трубки и снимается разъем электропитания. После этого достать бачок не сложно.

Ослабляем ролик натяжителя ремня кондиционера

Далее отсоединяются высоковольтные провода и специальным ключом выкручиваются свечи зажигания.

Снятие ремня насоса кондиционера

Для снятия ремня кондиционера, необходимо на меньшем шкиве открутить гайку, а затем торцовым ключом ослабляется натяжение. После, гайка ролика откручивается, а ремешок демонтируется.

Демонтируем генератор

Отсоединяем провода от генератора Определяем нахождение разъемов генератора и отсоединяем их. После отключаются подходящие к нему провода и отщелкивается контактная фишка.

Чтобы снять провода, требуется снять пластиковую накладку сбоку от крышки клапанов.

Осевой болт генератора

С помощью ключика на 14 откручивается верхний осевой болт крепления генератора, а затем нижний болт. После этого ремешок начинает ослабевать, а когда он провиснет основательно, то откручиваем генератор с оставшихся мест крепления и снимаем его полностью.

Демонтируем генератор

Снятие ремня гидроусилителя

Следующей помехой, при замене ГРМ Тойота Королла 4A-FE, является ремешок гидроусилителя руля.

Натяжитель ремня ГУРа

Необходимо ослабить два болта в следующей последовательности: сперва болт натяжения, а после него центральный осевой. Вооружившись монтировкой, сдергиваем ремешок со шкива водяного насоса.

Осевой болт ГУРа

Чтобы не повредить кожух ремня ГРМ, нужно снять шкив помпы, открутив четыре болта фронтальным ключом на 10. Со снятием навесного оборудования покончено.

Демонтаж клапанной крышки

После проведенных манипуляций, приступаем к снятию клапанной крышки, которая крепится четырьмя болтами на резиновых уплотнительных гайках, и одной возле кронштейна ВВ-проводов.

Места крепления клапанной крышки

Первыми снимаем шланги с сапуна и клапана вентиляции картерных газов. Затем окручиваем болты ключом на 10 и снимаем, собственно, крышку, которая установлена в пазы.

Состояние двигателя по увиденному после снятия клапанной крышки установить невозможно, но качество используемого масла и его моющие свойства определяются по количеству сальных отложений под ней

Также следует обратить внимание на состояние сальников свечных колодцев. Если они стали излишне жесткие, то сейчас самое время приобрести новые и осуществить замену

Код оригинальной запчасти – 11193-15010. Выколачиваются они после отгибания крепящих их усиков.

Замена сальников свечных колодцев

Замена ремня грм двигателя 3s-ge (toyota caldina). как поменять грм и помпу

Да уж, хоть и говорили много о ремонтопригодности Тойот, но скажу я вам, что на Пассате поменять ремень ГРМ было попроще, хотя и не намного, а может дает о себе знать более плотная компоновка на минивэнах. Знание конечно сила! И если б я знал правильную последовательность операций, сделал бы все в два раза быстрее. Я делал по книжке, а там последовательность такова, что первой строчкой забыли написать: Снимите двигатель и удобно расположите его на верстаке :-). Нам же приходится проделывать эту операцию в узком пространстве между двигателем и кузовом. Ну хватит лирики теперь просто последовательность:

Замена ремня ГРМ. Тойота Ипсум 3S-FE. Обновлённая версия после второй замены.

Введение: Да уж, хоть и говорили много о ремонтопригодности Тойот, но скажу я вам, что на Пассате поменять ремень ГРМ было попроще, хотя и не намного, а может дает о себе знать более плотная компоновка на минивэнах. Знание конечно сила! И если б я знал правильную последовательность операций, сделал бы все в два раза быстрее. Я делал по книжке, а там последовательность такова, что первой строчкой забыли написать: Снимите двигатель и удобно расположите его на верстаке :-). Нам же приходится проделывать эту операцию в узком пространстве между двигателем и кузовом. Ну хватит лирики теперь просто последовательность:

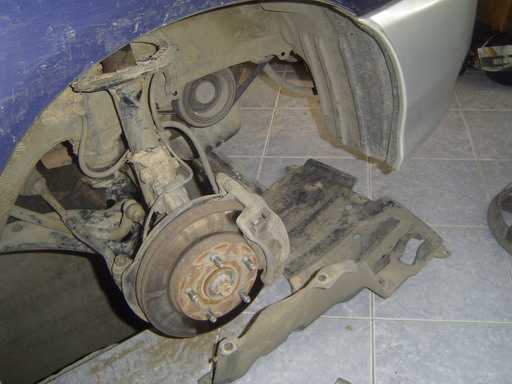

1. Снимаем правое переднее колесо. И снимаем пыльник ака защита картера (правую половину) – открутив штук 6 болтов и саморезов и выдернув один пистон.

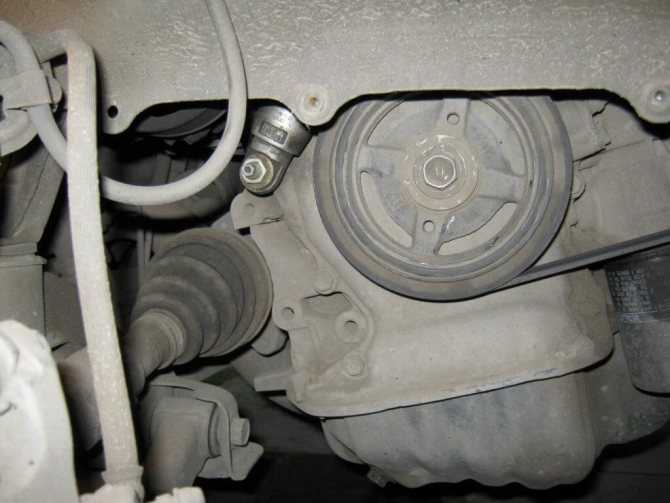

Вам откроется шикарный вид на болт колен вала.

2. Откручивание этого болта отдельная песня. Основная проблема зафиксировать шкив. Я сделал это так: ослабил ремень генератора максимально возможно, крепко обвязал ремень веревкой чуть ниже шкива генератора (см. фото), натянул ремень генератора снова, веревка расклинилась. Подобное можно сделать и с ремнем насоса ГУРа, но там так крепко не натянешь. Откручиваем болт… не думайте что это будет просто. Мне удалось это сделать ударами молотка по воротку. В конце концов вы еще не раскурочили авто и есть шанс собрать все обратно и отправиться на поиски съемников или в автосервис

3. Снимаем ремень насоса ГУР, повозившись с ослаблением натяга оного ремня :-), я отпустил болты 3 и 4.

4. Отсоединяем клеммы АКБ. Снимаем генератор, ремень генератора

5. Снимем бачок ГУРа (тянем вверх отжав защелку между кузовом и бачком). Откручиваем магистраль ГУРа (2 болта 1 и 2 см. фото).

6. Подставляем домкрат под двигатель

и начинаем снимать опору, даже я бы сказал разбирать ее. Сначала откручиваем 1 гайку снизу (на фото №10), 1 гайку и болт сверху (на фото 8 и 9). Откручиваем 3 болта, которыми опора крепиться к кузову. Вынимаем опору…при этом магистраль ГУРа чертовски мешается.

7. Залезаем под машину. Опускаем домкрат на котором стоит двигатель. Откручиваем 3 болта кронштейна опоры ( на фото 5, 6 и 7).

8. Снимем верхнюю крышку защиты ГРМ. Для этого нужно домкратом опять поднять двигатель в максимально верхнее положение. Крышка вынимается довольно хитрым движением, т.к. очень мешается главный тормозной цилиндр и магистрали ГУРа и тормозов.

9. Опять опускаем двигатель. И снимаем шкив коленвала и нижнюю защитную крышку ГРМ. Шкив колен вала может так просто не сняться. Но в нём есть отверстия с нарезанной резьбой (вроде М6). На фото ниже видно мой кустарный съёмник. т.е. были прикручены пластины и болтом шкива выдавливал всю эту конструкцию.

10. Помечаем краской точное расположения ремня на коленвалу и распредвале. Я еще и на всяки случай установил как написано в книжке 1-й цилиндр в ВМТ, метки на ноль и т.д.

11. Ослабляем ролик натяжителя ремня, отжимаем его и опять привинчиваем. Эта операция в одиночку требует некой ловкости Снимаем ремень ГРМ.

12. Переносим метки на новый ремень. Ставим ремень обратно. Следим за точным совпадением, поставленных меток.

Далее собираем все в обратном порядке, не забыв по книжке натянуть ремень ГРМ.

Один из сложных моментов при сборке, это привентить нижнюю часть опоры к двигателю (болты 5,6,7). два раза менял два раза мучался.

Кустарная фиксация шкива

болты опоры и регулировки ремня ГУР

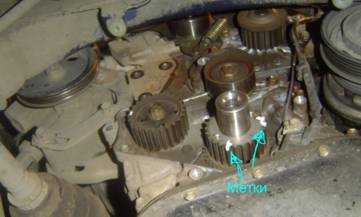

метки на коленвалу

Я конечно был немного не прав купив не оригинальный ремень ГРМ и не поменяв ролик. ну да ладно. Т.е. фактически я заменил только ремень ГРМ и ремни ГУР и генератора.

1. Два домкрата и тренога для страховки авто.

2. Ключи на 10 и 14 всех возможных форм (рожковые, накидные изогнуты и т.п.

3. Головка на 14 длинная (при откручивание опоры мешается далеко выступающая шпилька).

4. Головка на 12, 19 и удлинители.

5. Маленькие круглогубцы (отсоединять защелки крепления проводов)

6. Съемник или приспособа для снятия шкива.

Процедура установки ременной передачи

Ниже рассмотрена последовательность действий для Тойоты Камри V30. В других моделях этого ряда она может быть несколько иной.

Перед монтажом ремня ГРМ убедитесь в том, что гайка натяжителя находится в ослабленном состоянии, а двигатель – в режиме заключительной стадии сжатия 1-го цилиндра.

Разверните натяжитель до упора при одновременной его фиксации с помощью гайки;

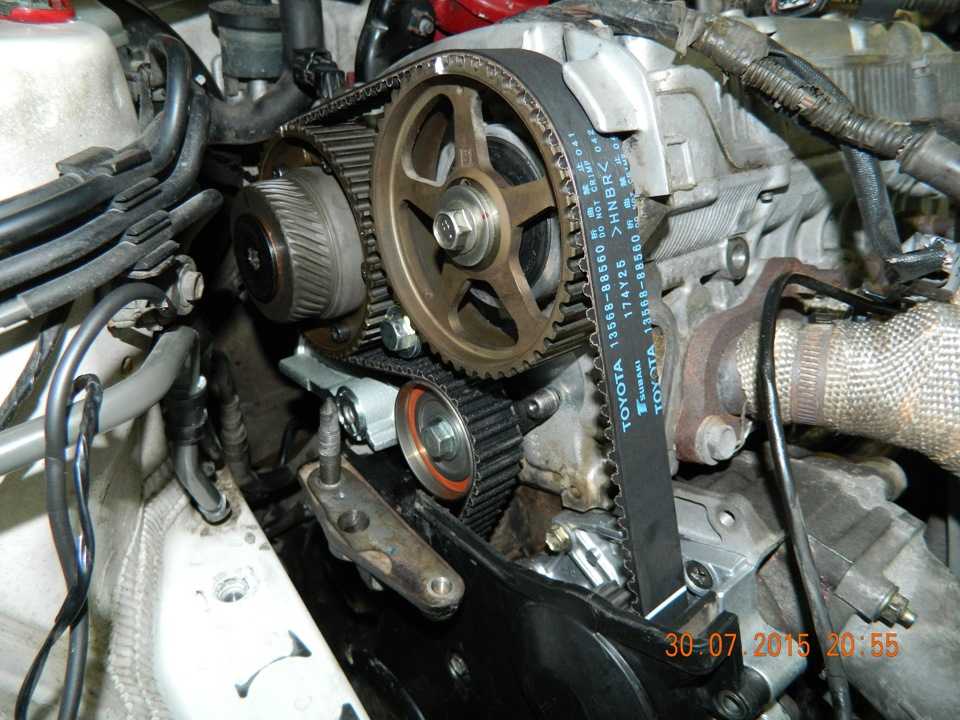

Проследите, чтобы белые отметки на ГРМ совпадали с соответствующими рисками на зубчатых передачах коленвалов и распредвалов, а указатель на ГРМ показывал на переднюю панель привода ремня;
Специальным ключом ослабьте гайку натяжителя, затем, наоборот, закрутите по часовой стрелке до упора. После этого коленвал приводится в положение BMT окончания такта сжимания поршня 1-го цилиндра;
Ременная лента на передаче правого распредвала прижимается к ролику натяжительного блока с силой не менее 100 Ньютонов;
Острие щупа плавно вставляется под ремень с помощью поворота коленвала по часовой стрелке;
Фиксирующая гайка натяжителя затягивается прутковым ключом;
Щуп извлекается из системы, для этого достаточно провернуть коленвал в произвольном направлении;
Коленвал прокручивается на 2-3 оборота по часовой стрелке до приведения его в BMT окончания цикла сжатия цилиндра ДВС;
Осуществляется монтаж секций передней панели ременной передачи.

Tweet
Share 0
Reddit
+1
Pocket
LinkedIn 0

Наверх

Общая информация о двигателе 4Е-FE

Мотор — 16-клапанный 4-циллиндровый двигатель, сконструированный и произведенный в Японии, с резервуаром на 1,3 литра для топлива (обычно использовали бензин АИ-95 и АИ-92). Двигатель производился с 1989 по 1999 год и комплектовался в следующие машины:

Corrolla;
Corsa;
Cynos;
Тarcel;
Passeo;
Starlet.

Противовесы в 5-опорном коленчатом вале разгружали подшипники, а отверстия в коленвале проделывались для подвода масла, предохраняя тем самым трущиеся элементы от быстрого стачивания. Свечи зажигания в двигателе размещались внутри полой части цилиндров, распределительный вал приходил в движение при помощи ремня ГРМ коленчатого вала. Причем ремень (ГРМ) требовал замены после прохода каждых восьмидесяти тыс. километров.

Несмотря на свою конфигурацию и экономичное использование топлива, двигатели 4E-Fe не стали популярными из-за малого ресурса и незначительной мощности.

Процедура установки ременной передачи

Разверните натяжитель до упора при одновременной его фиксации с помощью гайки;

Tweet
Share 0
Reddit
+1
Pocket
LinkedIn 0

Наверх

Замена ремня ГРМ на Тойота Камри

В современных моделях Тойота Камри произведены существенные конструктивные изменения по сравнению с предыдущими. В частности, в ГРМ установлена не ремённая, а цепная передача. Замена цепи ГРМ Тойота Камри осуществляется по технологии, разработанной производителем.

Одной из последних на текущий момент моделей Тойота Камри, где в газораспределительном механизме установлена ремённая передача, являлась V30. Она оснащалась двигателями 1MZ FE или 3VZ FE с объёмом цилиндров 3 литра. Кроме того, при выпуске первых партий Камри 40 также использовались двигатели с ременными передачами ГРМ. Это двухлитровые моторы 3S FE и двигатели 4S FE (объём цилиндров – 1.8 литров). Более поздние модификации Тойота Камри V40 и все автомобили V50 комплектуются ГРМ с цепными передачами.

Двигатель 4s

Двигатель 4S. Естественно, от Toyota. Эдакая «рабочая лошадка», без каких-то явных плюсов или недостатков. Производился этот двигатель достаточно долго, c 1987 по 1999 год, причем пережил всего одно существенное изменение – 1990 году был заменён моновпрыск многоточечным, незначительно увеличилась компрессия и, как следствие, мощность. И все. Более 10 лет без существенных изменений – для японского двигателя это много. А объяснение этому одно – получившийся двигатель был очень удачным, а многочисленная армия поклонников подтверждает это.

Так чего же такого в двигателе, не бывшем ни сверхтехнологичным, ни сверхмощным, ни сверхэкономичным. А ответ очень прост – двигатель 4S (сначала 4S Fi а затем и 4S FE) был той «золотой серединой», позволявшей ставить один мотор на абсолютно различный машины, например на Celica и на Camry. Причем водители этих машин, будь то бесшабашный юнец или степенный джентльмен, одинаково чувствовали себя очень уверенно и надежно.

Так каковы плюсы этого двигателя? При его небольшом объеме (1838 см3), уже в 87 году он имел четыре клапана на цилиндр, мощность 105/125 л. с., и более 150 Нм крутящего момента. При этом он имел ременной привод, что благоприятно сказывалось на шумности, в случае поломки не гнулись клапана (еще один плюс в копилку ремонтопригодности), а ресурс самого мотора приближался к миллиону километров.

Вот мы вплотную приблизились к ремонту. Несмотря на то, что будучи «младшим братом» большего по объему, а значит, и более мощного двигателя 3S, двигатель 4S не стал «бедным родственником». Являясь удачным творением компании Toyota, мотористы всего мира по праву признали его «неубиваемость», научились «лечить» его «болячки». Хотя вот как раз «болячек» у него и не было, все неприятности вызваны запредельной эксплуатацией и некачественным обслуживанием.

Хотя минусы, по крайней мере два, у двигателя 4S всё же есть. Первый – повышенная шумность. Хотя кто-то скажет, что это из разряда придирок, а кто-то – заметит, что качественная шумоизоляция существенно поправит положение. И второй – такие качественные, а самое главное – простые двигатели, уже не производятся. Их еще можно было обслуживать «в гараже, на коленке», а не подключать мощный компьютер, дабы обнаружить обычный нагар на свечах.

Тюнинг. А тут все просто – чем популярней устройство, а в данном случае – двигатель, тем шире выбор тюнинговых комплектов – от простой «перепрошивки мозгов», до глубокой доводки, где от мотора подчас, остается только блок цилиндров, да и тот, протачивается.

А в остальном – очень удачный выбор. А выбор, как известно, остается за Вами.

Сборка

Сборка осуществляется в обратной последовательности. Устанавливаем шайбу шкива, собираем кожух, возвращаем на место шкив насоса водяного охлаждения, ремешок ГУРа. Перед тем, как убрать домкрат не забывайте установить на место опору двигателя 4A-FE.

Ставим на место крышку клапанов с новой прокладкой, одеваем патрубки маслоотделителя. После установки ремешка климатической установки, одеваем ремень генератора. Остается установить бачок стеклоомывателя и прикрутить колеса. В последнюю очередь подключаем аккумуляторную батарею.

После этого можно заводить автомобиль и положиться на свой слух: если мотор не издает неизвестных до этого звуков, до все сделано правильно, а процедуру придется повторить еще нескоро, через 100 000 пробега.

Процедура выставления меток

Допустим, особенности вашего случая предполагают необходимость выставления меток ГРМ. Что потребуется делать? В первую очередь, подготовить некоторый инструмент. Если быть точнее, то речь идёт о следующем инструментарии:

гаечный ключ 10-ой размерности;
плоская отвёртка;
домкрат.

Отметим, что представленные выше инструменты необходимы только для регулировки положения валов мотора, а соответственно – выставления меток. Для разбора газораспределительного механизма и проведения его ремонта инструментарий определяется исходя из специфики конструкции ремонтируемого автомобиля и имеющейся поломки.

Выставляются же метки ремня ГРМ следующим образом:

Первочерёдно отключаем АКБ и организовываем доступ к механизму;
Затем при помощи домкрата слегка отрываем правое переднее колесо от земли;
После этого находим распредвал и коленвал. Говоря проще, это самые большие шестерни, соединяемые цепью ГРМ или ремнем;
Валы найдены? Самое время задаться вопросом о том, как выставить метки ГРМ. Для этого нам необходимо:
Путём вращения переднего колеса совместить оба указателя;
Снять заглушку маховика коленвала и проверить, совпала ли его метка с меткой на корпусе блока двигателя;
Если нет – то крутим колеса до тех пор, пока риски шкива и блока двигателя снова не совпадут. В ином случае никаких действий не предпринимаем.

Более точно визуализируют данный процесс следующие изображения;

Завершив выставление валов, собираем конструкцию автомобиля в первоначальный вид. Перед этим не забудьте лишний раз проверить метки на правильность расположения, чтобы потом не потребовалось заново всё разбирать.

https://youtube.com/watch?v=BOtdSqQ9Qi8

Toyota Corolla Ласточка › Бортжурнал › Замена ремня ГРМ на 4e-fe

Дошли руки до ГРМ, купил еще осенью. То инструмента нет, то места нет, а тут я для себя открыл Сам Себе Механик и поехал менять. Номера ремня и роликов можете найти в моей прошлой записи в БЖ.Поставил упоры под задние колеса

, поддомкратил авто, снял левое колесо

Открыл капот, ослабил болт насоса гидроусилителя

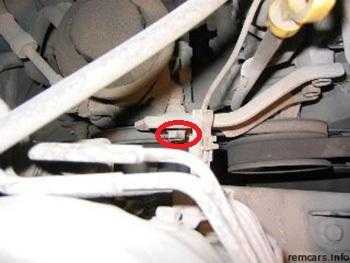

Залез снизу, открутил натяжителя ремня гура (красная метка) и ослабил нижний болт насоса ГУР (желтая метка)

Далее ослабил болт натяжения генератора

Открутил четыре болта защитной крышки ремня ГРМ

Достал ремни ГУР и генератора. Вытащил верхнюю часть защитной крышки

Переносимся под колесную арку и откручиваем один из шкивов. Центральный болт держим (на 19), а маленькие (по моему на 12) откручиваем

По идее шкив надо снять без усилий, но мне пришлось попотеть, чтоб его снять На всякий случай для новичков: коленвал — снизу, распредвал — сверху =) Далее за центральный болт шкива воротком проворачиваем по часовой стрелке, чтоб сошлась метка на распредвале. А прорезь на шкиве должна сойтись на пластиковой защитной крышке ГРМ с нулем

. У меня грм был на отметке -10, когда зубчатый ремень снял, примерно на один зуб провернул коленвал.

Теперь надо зажать шкив, чтобы не проворачивался и открутить центральную гайку. У меня она прикипела знатно, воротком идти не хотела, после обильного поливания WD40 и пневмопистолета она открутилась.

Далее оставшийся шкив я снимал съемником, хотя по идее он тоже должен выйти без усилий. Откручиваем 3 оставшихся болта защитной крышки грм и вытаскиваем. У меня фото чудесным образом не оказалось, но их видно, я думаю разберетесь. После того, как снимете крышку, на коленвале будет что-то типа шайбы перфорированной

. Она просто рукой вытаскивается.

Сняли крышку и видим такую картину. Надо ослабить болт натяжного ролика и снять пружинку.

Далее откручиваем болт паразитного ролика, вытаскиваем зубчатый ремень

Далее насаживаем новый паразитный ролик

Потом новый зубчатый ремень, надевайте снизу, протаскивайте в натяжку через паразитный ролик и надевайте на распредвал. Смотрите, чтобы не провисал и не соскочил на зуб.

Далее насаживаем натяжной ролик и ставим пружинку на место

Затяните болты паразитного и натяжного ролика.

Далее собираем в обратном порядке. На коленвал установите обратно перфорированную шайбу

, защитную крышку зубчатого ремня, далее шкив и закрутите болт.

На всякий случай: у вас должны сойтись метки на коленвале (ноль на защитной крышке зубчатого ремня) и распредвале (точка 4E с верхней точкой). Там есть еще промежуточный вал, правее коленвала. У промежуточного вала нет никакого чёткого положения, которое надо «выставлять». Его вращение лишь приводит к вращению шестерней в масляном насосе.

Теперь воротком проверните шкив коленвала пару оборотов по часовой стрелке, тем самым проверив, что вы правильно собрали

. Если все ОК, то собираем остальное: второй шкив, верхнюю часть защитной крышки зубчатого ремня. Ремень ГУРА натягиваем болтом, а генератор надо упереть фомку таким образом, чтоб натянулся поликлиновый ремень и затягиваем гайку. Ну теперь можно заводить двигатель и радоваться жизни.

Аренда бокса с инструментом за 2.5 часа мне обошлась в 500 рублей, вместо 3-4 тысяч за замену на сервисе. Я доволен)

источник

Запчасти и инструменты

Первым делом, для замены приводного ремня ГРМ необходимо приобрести соответствующие запчасти. Рекомендуется приобретать оригинальные детали, но подойдут проверенные и качественные аналоги: Gates (который является поставщиком ремней на конвейер Toyota), Contitech и др.

Мануал по 4A-FE

Ремень ГРМ 4A-ФЕ – OEM 13568-19046 (аналоги CONTITECH CT827, GATES 5403XS).
Натяжной ролик 4A-FE – OEM 13505-15050 (аналоги GATES T41072, SKF VKM 71007).
Можно сразу приобрести комплект замены, например, — CT536K1 Contitech или GATES K015027.

Нижняя часть страница Так как замена ремня подразумевает снятие клапанной крышки, шкивов распредвала и коленвала, то также необходимо запастись прокладками и сальниками:

сальник коленчатого вала 4A-FE – OEM 90311-35040 (качественным аналогом выступает VICTOR REINZ 81-53247-00);
сальник распределительного вала 4A-FE – OEM 90311-32020 (аналог VICTOR REINZ 81-53234-00);
шайбы крышки клапанов 4A-FE — TOYOTA 90210-06010 (приобретать аналог бессмысленно);
прокладка крышки клапанов 4A-FE — TOYOTA 11213-15071 (можно использовать датский ELWIS ROYAL 15.528.25, но цена оригинальной запчасти более чем лояльна).

Помимо самих деталей для замены понадобится ряд инструментов и прочая мелочь:

герметик;
жидкий ключ;
смазка (литол, солидол);
фиксатор резьбы (можно заменить солидолом);
ключ-динамометр;
ключи, съемники, молоток, отвертки.

Нижняя часть страницы

Поэтапная инструкция по замене ремня

Перед тем как нам разбирать автомобиль, необходимо купить нужные нам детали. Покупаем или заказываем ремень, желательно известной фирмы и к ремню нужен еще ролик. Насколько известно, самые качественные ролики испанские.

Купив детали, необходимо приподнять переднюю часть автомобиля. И поставить ее на подставки, так как производить замену нашей детали очень опасно производить на домкрате. После установки авто на подставки снимаем переднее правое колесо. После этого демонтируем защиту картера и пыльник с правой стороны. До начала проведения основных работ, необходимо облить центральный болт маслом или антиржавкой типа WD-40.

После того, как центральный болт был обработан, нам необходимо сорвать с резьбы 4 болта на шкиве, подойдет накидной ключ на 10.

После того как все 4 болта были ослаблены, нам важно открутить бачек омывательный, сделать это не сложно. После бачка убираем свечи и отсоединяем двух контактный разъем

После чего ослабляем все остальные ремни – привода, генератора и т.д. В конце концов снимаем их

После бачка убираем свечи и отсоединяем двух контактный разъем. После чего ослабляем все остальные ремни – привода, генератора и т.д. В конце концов снимаем их.

Будет намного легче открутить центральный болт, если имеется пневматический пистолет. Если его нет, лучше всего подойдет длинный вороток, который необходимо упереть в рычаг подвески. После того как это было проделано, коротким включением стартера срываем его с одного двух ударов. Если вам повезет или автомобиль постоянно обслуживается, центральный болт без особых проблем выкрутится.

После этого откручиваем правую опору мотора, для этого можно использовать удлиненную головку на 14., после чего снимаем ее, откручиваем пыльники нашего ремня – сделать это можно посредством выкручивания большого количества болтиков на 10 . И наконец, все это дело снимаем.

После совершения всех дел в нижней части автомобиля, переходим непосредственно под капот. Здесь нам в первую очередь необходимо снять крышку ГБЦ. Сделать это можно – выкрутив 4 гайки размером на 10 и пластиковый кожух с проводкой 2 болтика размером тоже на 10.

Далее нам необходимо перекинуть проводку и снять ГБЦ, перед нами открывается вид на кишки головки блока мотора, внутри все чисто и в достаточно хорошем состоянии

Важно, что бы за время проведения работ туда не попало никакой грязи

После того как мы произвели вскрытие башки, нам необходимо установить ВМТ первого цилиндра. Ориентирами здесь служат шпонка на колене, которая при правильном выставлении должна смотреть строго вверх, а также на самом шкиве распределительного вала имеется метка-сверление в виде буквы К или А, которые тоже должны смотреть четко вверх. На фото все отчетливо видно и понятно.

Выставив все по меткам, откручиваем болт натяжного ролика и отводя его в сторону ослабляем ролик, после чего заново его закручиваем уже в ослабленном состоянии.

После совершения последнего действия можно приступить к снятию ремня ГРМ, после чего болт ролика полностью скручивается, а ролик снимается.

Снимаем со старого ролика натяжную пружину, переставляем ее на новый, купленный ролик и устанавливаем деталь на свое место. Сделать все это не сложно. При этом нам необходимо отвести ролика как можно дальше от ремня и после этого устанавливаем новый ремень ГРМ.

После этого нам необходимо прокрутить двигатель на несколько оборотов гаечным ключом или за болт шкива и окончательно проверяем метки, они должны совпадать точно также как и немного ранее, обе метки должны смотреть вверх. Если все нормально, закручиваем и самое главное хорошо затягиваем болт ролика натяжителя ремня.

После этого обратно собираем все на свои места, проверяем все резинки и качественно закручиваем все болты. На этом процесс замены и регулировки ремня ГРМ на Тойоте Королле завершатся.Как мы видим нечего сложного, главное иметь желание и время.

Двигатели Тойота серии Е конструировались изначально с целью уменьшения выбросов в окружающую среду и достижения топливной экономичности для регулярного, повседневного использования. Они были в своем роде пионерами, так как оснащались 4-мя чугунными цилиндрами, имеющими прямое расположение, и алюминиевой головкой для поршневого мотора, а также зубчатым ремнем газораспределительного механизма для привода, двигатель 4e fe
