Зачем нужны текущие и капитальные ремонтные работы двигателя

Как уже говорилось, под текущими ремонтными работами следует понимать процедуру разборки-сборки двигателя транспортного средства с последующей заменой некоторых деталей. Чаще всего замены и обновления требуют такие комплектующие, как:

• вкладыши – коренные и шатунные;
• поршневые кольца;
• сальники клапанов.

Эти замены являются необходимостью, хотя и периодической. Они позволят не только увеличить ресурсы двигателя, но и изменить качество его работы.

Специалисты считают текущий ремонт временной мерой, и рано или поздно весь силовой агрегат транспортного средства может выйти из строя. Поэтому капитальные ремонтные работы дают возможность:

1. Продлить эксплуатационный срок двигателя.
2. Предотвратить сбои в его функционировании и выйти из строя.
3. Поднимет уровень ресурсности.
4. Повысит качество работы автомобиля в целом.

Конечно же, лучше всего доверить ремонт двигателя и его обслуживание знающим и квалифицированным мастерам автосервиса.

Советы, рекомендации и видео по ремонту от специалистов

1. У передних колес детали изнашиваются равномерно, поэтому при замене с одной стороны, обязательно проверяйте или меняйте с другой.
2. Если у вас нет съемника, а так же тисков (пресса), рекомендуется отнести узел в авто мастерскую для с прессовки / запрессовки.
3. Запрессовку рекомендуется производить безударными методами.
4. Лайфхак: нагрейте поворотный кулак перед тем как вставлять п/ш.
5. Обязательно контрите гайку ступицы после затяжки.
6. Резьбовые соединения при сборке обрабатывайте графитовой смазкой.
7. Перед установкой проверяйте количество смазки внутри п/щ, аккуратно открыв резиновое уплотнение.
8. Приобретайте запчасти в сертифицированных магазинах, спрашивайте документы на оригинальную продукцию.
9. В данной подборке видео представлен подробный процесс замены.

Видео процесса замены сtупичhого пoдшипниka на Приоре

Как затянуть гайку динамометрическим ключом

Как выбрать сtупичhый пoдшипниk

Как запрессовать пoдшипниk без пресса

Демонтаж ГБЦ

Снять нужно будет и ремень ГРМ – тут отличий у разных моторов не наблюдается.

Рассмотрим, как от ГБЦ можно открепить выхлопной коллектор. На двигателе 21120:

1. Снимают приёмную трубу глушителя: отворачивают две гайки 1 (ключ «на 13»), удаляют прижимную планку, откручивают шесть гаек 2 (ключ «на 14») и выполняют демонтаж, не забыв отключить кислородный датчик. На фото показаны три гайки из шести.

Элементы приёмной трубы

Всё важное находится под экраном

Теперь речь пойдёт о двигателе 21124:

1. Отключаем оба датчика кислорода. Откручиваем три гайки крепления защитного экрана (ключ «на 10») и разбираем кронштейн, отвернув четыре гайки ключом «на 13».

Как разобрать крепёжный кронштейн

Операция с дополнительным глушителем

Здесь мы считали, что от модуля впуска был отсоединён шланг ВУТ. В финале на любом из двигателей откручивают свечи (трубчатый ключ «на 16»).

Моменты затяжки крепёжных винтов приводятся в другом тексте. Вообще же на хэтчбеках ВАЗ-2112 ремонт ГБЦ начинают с того, что заменяют «вытянутые» винты новыми. Длина должна составлять 95 мм или меньше.

Порядок откручивания (слева) и заворачивания крепёжных винтов

Тюнинг ДВС

По умолчанию в двигателе использован максимальный диаметр цилиндров, поэтому расточить их еще больше никак не получится или обойдется слишком дорого. Применяется тюнинг следующих видов:

• фильтр ФНС – нулевое сопротивление может «оживить» мотор;
• дроссель 54 – заслонка большего диаметра монтируется обязательно в паре с ФНС;
• прямоточня выпускная система – паук схемы 4/2/1 и резонатор с банками;
• спортивный распредвал – изменяются режимы газораспределения.

Фильтр ФНС

Таким образом, ДВС 2111 на порядок превосходит карбюраторные модификации, не гнет клапана, экономичен в работе, поэтому его выпускали долго и много, чтобы комплектовать всю линейку переднеприводных авто, выпускаемую на тот момент. Благодаря нескольким ремонтным размерам поршня и цилиндра, можно сделать капитальный ремонт собственными силами.

Установка поршней и шатунов

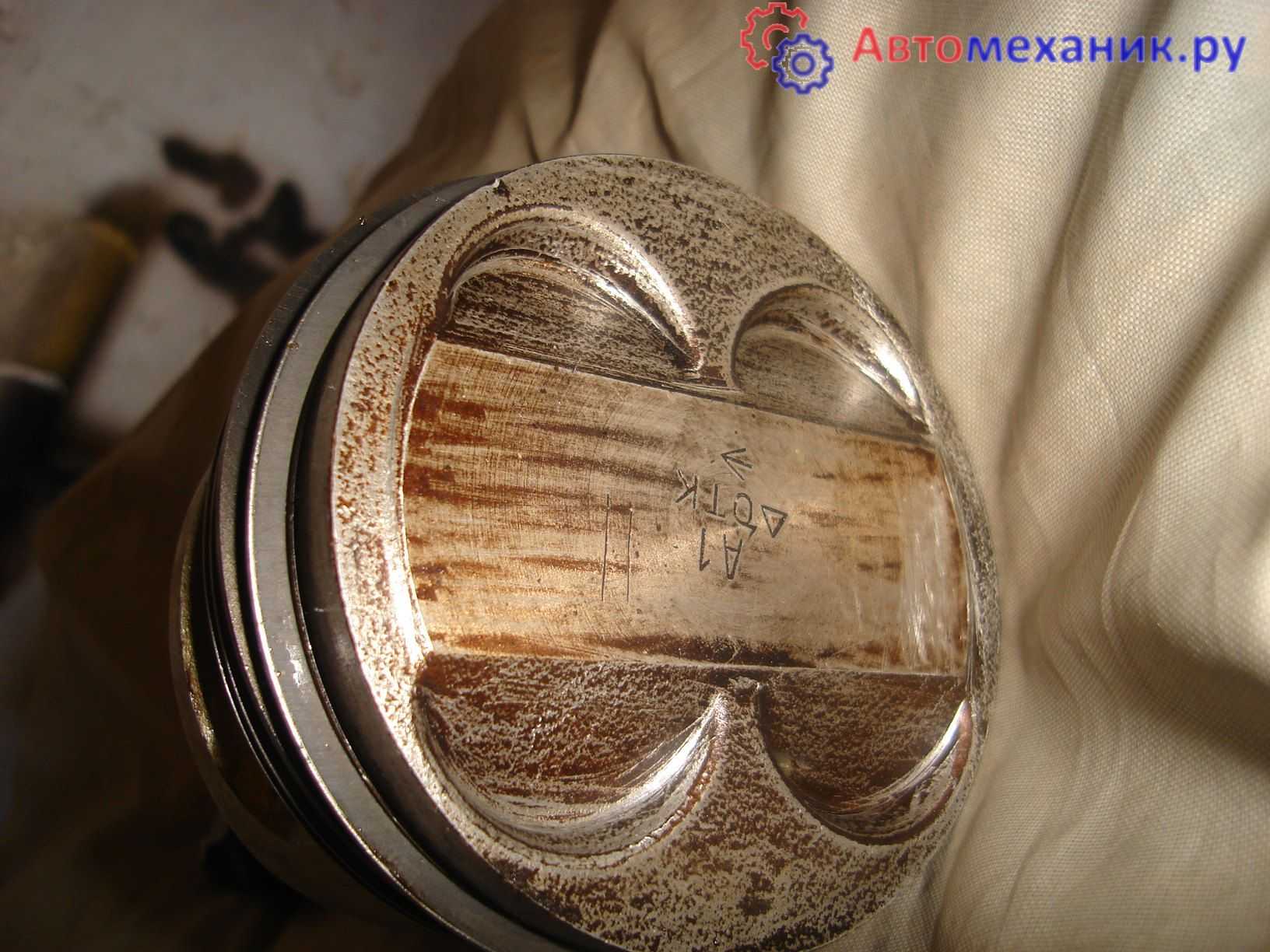

Следующим этапом устанавливаем поршня на шатуны. Поршня и шатуны имею определённое направление по отношению к двигателю. На поршнях стрелкой указано направление вперёд, те есть, они должны быть направлены от маховика в сторону передней крышки.

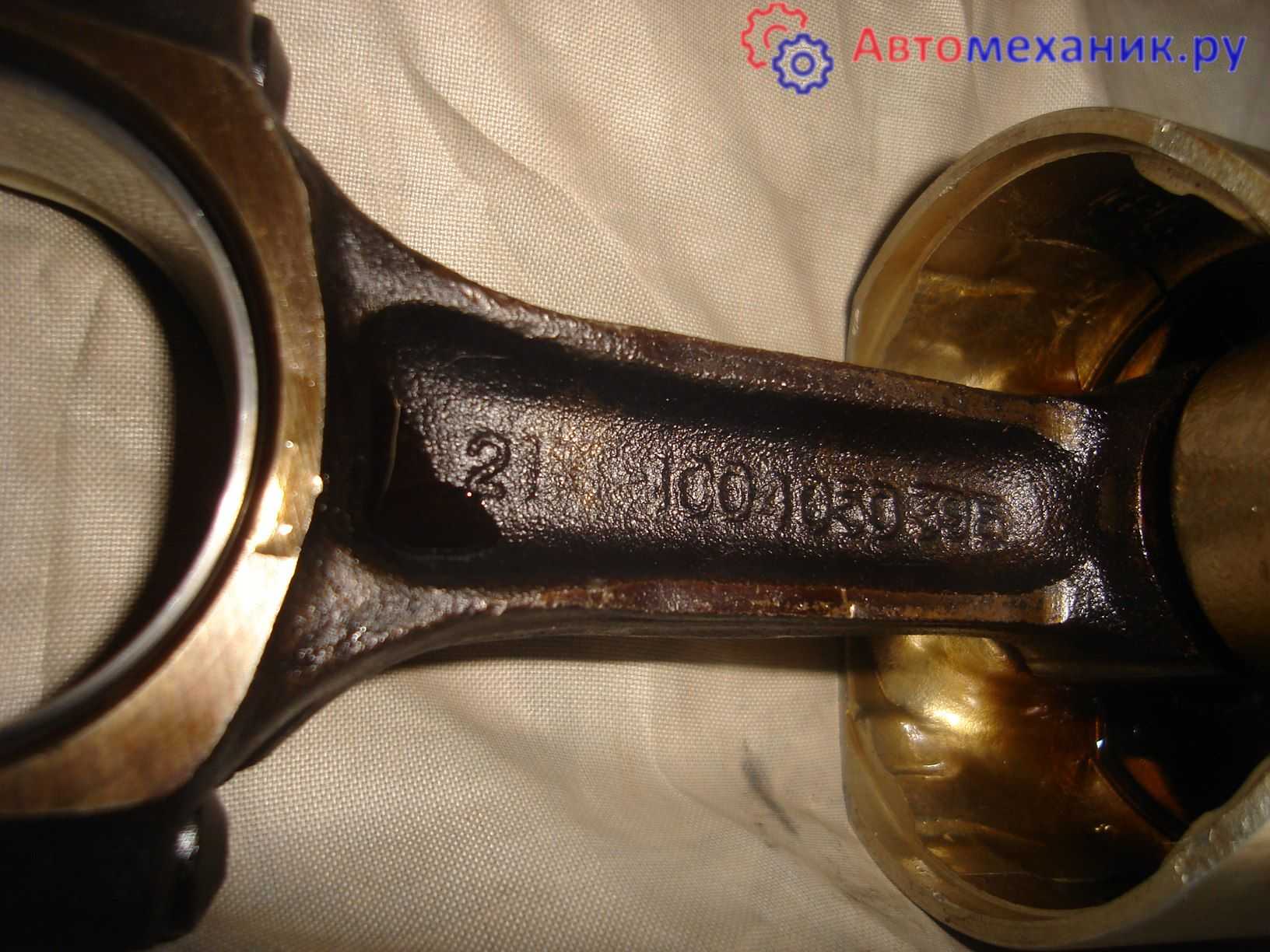

На шатунах имеются отливы цифр, они должны быть обращены вперёд, таким же образом.

Учитывая данное направление, соединяем поршень и шатун посредством поршневого пальца. Перед установкой пальца поршень необходимо нагреть, достаточно поместить его в горячую воду на несколько минут. В поршне палец стопорится с обеих сторон стопорными кольцами.

Стуки в двигателе

Не редко даже обычные начавшиеся стуки в моторе становятся причиной его полного выхода из строя. Потому будьте внимательны, если вдруг из-под капота начнут доноситься посторонние постукивания.

Стук в движке практически всегда указывает на серьезные неполадки, потому добираться до автосервиса своих ходом не рекомендуется. Вызывайте эвакуатор или цепляйтесь за кого-нибудь тросом, чтобы добраться до СТО или гаража для определения причин звуков.

Стук может быть вызван различными компонентами 8 клапанного и 16 клапанного моторов, устанавливаемых на ВАЗ 2110.

Источник стуков	Что нужно знать
Коренные подшипники	Это опасный вид стука. Требуется незамедлительно остановить мотор и до СТО или гаража добираться на буксире. Стук имеет низкий тон, доносится от нижней части картера. При повышении нагрузки или увеличении оборотов шум усиливается, не редко стук сопровождается падением уровня давления масла
Шатунные подшипники	Не менее опасный вид стука. Необходимо быстро остановиться. Добираться до гаража или автосервиса только на буксире. Такой звук звонкий, металлический, тон средний, ритмичный. При повышении нагрузок на мотор стук усиливается, но полностью исчезает при отключении свечей зажигания
Поршневые пальцы	Менее опасный вариант стука, при котором можно добраться до сервиса своим ходом, но при минимальной нагрузке мотора. Звук ритмичный, высокоточный, имеет сильный металлический оттенок. Доносится от мотора при любом режиме работы, а при повышении нагрузок усиливается. Отключив свечи зажигания, звук пропадает полностью
Изношенные поршни и цилиндры	Стук не представляет опасности для мотора. При несильной нагрузке двигателя можно добраться до сервиса или гаража своим ходом. Звук похож на звон посуды из глины, особенно сильно слышен на холодном двигателе. При нагреве мотора звук пропадает
Клапаны	Не опасный вид стука в двигателе, позволяющий своим ходом добраться до гаража или автосервиса. На фоне глухого шума доносится металлический стук, который лучше всего слышен при средних и малых оборотах коленвала со стороны ГБЦ над клапанами. Подобный стук происходит по причине поломки гидрокомпенсаторов, которые следует заменить для устранения проблемы
Стуки детонации	Потенциально опасные для двигателя, если их игнорировать и ничего не делать. Порой приводят к необходимости капитального ремонта мотора или его замене. Если не затягивать с ремонтом, устранить стук можно простой заменой датчика детонации. Не перегружая двигатель, можно добраться до гаража или СТО своим ходом. Звук получается звонким, металлическим, доносится от двигателя преимущественно при наборе скорости. Причиной возникновения стуков является неисправность датчика детонации, низкосортное топливо и перегрузка мотора за счет раннего включения повышенной передачи. Нужно заменить датчик и залить в топливо присадки для удаления нагара внутри камеры сгорания и на клапанах

Статья в тему: Замена задних и передних стоек ВАЗ 2110. Какие стойки лучше поставить?

Любой стук не сулит ничего хорошего, даже если это звук от клапанов или изношенных поршней. Не затягивайте с устранением причин появления шума, иначе затем ремонт обойдется значительно дороже.

Конструкционные особенности

После многолетних доработок мотор 2111 обладает следующими нюансами конструкции:

• схема двигателя – электронное управление распределенным впрыском;
• блок двигателя – имеет отверстия для фиксации кронштейнов навесного оборудования;
• цилиндры – расточены под размер 82 мм;
• коленвал – с длинным 71 мм ходом поршня, напоминает модель 2108, но противовесы мощнее для уменьшения вибраций;
• поршень – овальная выемка на днище, чтобы не гнул клапаны, плавающая посадка пальца;
• шатун – длина 121 мм, нижняя головка тяжелее;
• распредвал – профиль кулачков изменен, посадочные размеры совпадают с вариантом 2108;
• ГРМ – скопирован с 21083, передача ременная;
• маховик – зубья шире, профиль изменен, диаметр посадки сцепления больше (208 мм), венец шире, чем у 2110 (27,5 мм);
• стартер – шестерня с 11 зубьями;
• ремень – 742 мм в базовом варианте, 1115 мм при наличии ГУР, 1125 мм при комплектации авто кондиционером;
• ЭБУ – GM, Bosch или Январь;
• форсунки – Siemens VAZ 6393 (сопло с 4 отверстиями, цвет желтый) с контроллером Январь 7.2 либо М 7.9.7 или Siemens 6238 (сопла с 2 отверстиями, цвет серый) с контроллерами Январь 5 либо МР 7.0.

Благодаря указанным конструкционным решениям характеристики двигателя заметно улучшены.

Конструктивные особенности

Основная деталь двигателя — блок цилиндров (каталожный номер 11193-1002011), также отличается размерами от своего предшественника. Он имеет заводскую окраску синего цвета. Его высота, расстояние от оси коленвала до верхней плоскости, стала составлять 197.1 мм, против 194.8 мм на модели 2112.

Изменились размеры отверстий для болтов крепления головки блока, они с тали с резьбой М10×1.25. Опоры коренных подшипников на 124-ом моторе, со второй по пятую, стали оборудованы каналами, предназначенными для подачи масла, охлаждающего поршня во время работы.

Коленвал устанавливаемый такой же, как и на моделях 21126 и 11194, с отлитой на шестом противовесе маркировки 11183. За счет радиуса кривошипа 37.8 мм, обеспечили ход поршня 75.6 мм. На валу устанавливается шкив зубчатый, для ременного привода ГРМ. На ремне шириной 25.4 мм, имеются 136 зуба, параболической формы. Ресурс ремня —45 000 км пробега.

Шкив предназначен для привода дополнительных агрегатов с помощью клинового ремня. Применяются ремни трех типов, отличающиеся длиной, в зависимости от оборудования:

• Если привод только на генератор — длина ремня 742 мм.
• При наличии гидроусилителя руля — 1115 мм.
• При наличии ГУРа и кондиционера 1125 мм.

Шкив сконструирован таким образом, что выполняет роль демпфера, снижая крутящие нагрузки, действующие на вал. Еще одна функция — определение положение коленчатого вала, при помощи датчика и зубчатого колеса, вмонтированного в демпфер.

На предыдущих моделях ВАЗ 16v без выемок или с выемками меньшей глубины, в такой ситуации, существовал риск загнуть клапана, что приводило к дорогостоящему ремонту. Так что, опасения и часто возникающие вопросы — гнет ли клапана на этом двигателе, снят.

Маслосъемные и компрессионные кольца производятся из стали или чугуна. Соединение поршней и шатунов осуществляется при помощи пальцев плавающего типа, диаметром 22 мм, длиной — 60.5 мм, с фиксацией стопорными кольцами. Пальцы и шатуны заимствованы от модификации ВАЗ 2110.

Головка блока на 16 клапанный мотор ЛАДА 21124 имеет увеличенную площадку стыковки фланца впускного коллектора. Оба распределительных вала, для выпускных и впускных клапанов, как и сами клапана, пружины, гидрокомпенсаторы также сохранились от предыдущей модификации двигателя.

Для того, чтобы избежать путаницы валы промаркированы цифровым кодом. Если он заканчивается на 14, то это вал выпускных клапанов, если на 15, то это впускной вал.

Еще одно отличие — на впускном валу, присутствует необработанная полоса, рядом с первым толкателем. Добавив в конструкцию гидрокомпенсаторы, производитель ушел от необходимости производить обслуживание клапанов в плане регулировки. Но, они весьма чувствительны к чистоте и качеству смазки. Некачественное масло быстро выведет детали из строя и подлежат замене, такой ремонт ВАЗ 124 не предусмотрен.

Пружинно-клапанная группа аналогична модели 2112. Клапана с одной пружиной и стержнями диаметром — 7 мм (на восьмиклапанных головках их диаметр — 8мм). На распредвалы установлены зубчатые шкивы с метками для установки фаз газораспределения. По сравнению с моделью 2112, метки смещены друг относительно друга на 2°.

Так же как и валы, шкивы имеют отличия в конструкции и в маркировке — на впускном, с задней стороны приварена планка, на выпускном она отсутствует. Оба шкива имеют на ступице метки в виде кружочков.

Правильная натяжка ремня производится посредством опорного и натяжного роликов с ребордами (для исключения возможности соскальзывания).

Прокладка ГБЦ производится из материала, не содержащего асбест. Отверстия под цилиндры выполнены с металлическим кантом.

Впускной коллектор объединен с ресивером и выполнен из пластика.

Впервые в автомобилях семейства ВАЗ 2110, установили каталитический нейтрализатор, объединенный с выхлопным коллектором. В зависимости от того под какие требования EURO 4 или 5 предназначен 124 мотор, устанавливается свой тип коллектора.

Обновилась конструкция топливной рампы, её начали производить из нержавеющей стали. Из топливной системы убрали сливную линию, вместо неё, для сброса излишнего давления установили перепускной клапан на насосе. Для подачи топлива непосредственно в цилиндры, применялись форсунки производства Бош и Сименс.

Катушки зажигания установили на свечи, каждой свече индивидуальная катушка, с дополнительной фиксацией к клапанной крышке. При таком способе высоковольтные провода стали не нужны, а управление зажиганием стало осуществляться блоками управления Бош М7.9.7 или российской Январь 7.2, предназначенными для EURO-4 и 3.

Общее строения мотора 2111

Серийный номер двигателя ВАЗ 2111 — 100026080. В руководстве по эксплуатации и ремонту заявлены следующие технические характеристики агрегата.

Аспекты	Параметры
Количество цилиндров	4;
Количество клапанов	8;
Рабочий объём	1490 см3;
Степень сжатия (во сколько раз ёмкость цилиндра больше объёма камеры сгорания при положении поршня в верхней мертвой точке)	9,8;
Максимальная мощность двигателя	77 л. с;
Диаметр цилиндра	82 мм
Вертикальный ход поршня	71 мм;
Наибольший крутящий момент	115,7 Нм;
Порядок воспламенения в цилиндрах	1342 (отчитывается от шкива коленвала);
Бензин	А-95;
Вес мотора	127,3 кг.

Система подачи топлива — инжекторная с распределённым впрыском. Система управления двигателем ВАЗ — электронная при помощи датчиков. Мотор работает в четыре такта (впуск, сжатие, рабочий ход, выпуск). Когда в 1 и 4 цилиндрах происходит впуск, 2 и 3 стоят на месте. Когда поршень в первом и четвертом цилиндре поднимается вверх и сжимает горючую смесь, в остальные два цилиндра впускается воздух и топливо. Бензин впрыскивается в цилиндры при помощи форсунок.

Движок совместно с КПП и сцеплением формируют единый силовой агрегат. Крепление этого единого блока в подкапотном пространстве производится посредством трёх резинометаллических опор. Если смотреть с места водителя, то справа от блока цилиндров расположены приводы коленвала, распредвала и помпы охлаждающей жидкости. Соединение — при помощи зубчатого ремня (111 зубьев). С приводом генератора, который также находится справа, ДВС соединяется поликлиновым ремнём.

С левой стороны находится стартер, датчик температуры тосола, термостат. Спереди в камеру сгорания вкручиваются свечи, на которые надеты высоковольтные провода. Также в передней части расположен датчик детонации, щуп для проверки уровня масла, шланг проветривания картера и главный источник энергии — генератор. С тыла прикрепляется ресивер, топливная рампа с форсунками, коллекторы для впуска и выпуска, масляный фильтр и датчик поддержания масляного давления.

Замер компрессии, дефектовка

Одной из главных причин ремонта движка является декомпрессия. Собственно саму дефектовку необходимо производить каждые 30 тыс. км., совмещая ее с регулировкой клапанов.

Признаками необходимости проведения досрочного технического досмотра двигателя являются:

• скачки мощности;
• рост расхода ГСМ;
• троение двигателя.

Замер компрессии

Если обнаружились подобные симптомы, вам необходимо выполнить следующие действия:

1. Проверить стартер и зарядить аккумулятор.
2. Найти компрессометр и прогреть машину.
3. Снять свечи и шланг подачи топлива.
4. Вставить компресометр в свечной разъем первого цилиндра и выжать акселератор.

1. Проворачиваем ключ в замке зажигания и крутим стартер 10 секунд, следя за прибором, его необходимо трактовать следующим образом: а. если давление остановится на уровне 0,8 мПа, а после перестанет расти или будет делать это медленно, то пробита ГБЦ или есть утечка в клапане; б. если оно просто медленно растет, значит, кольца отработали свой ресурс (к слову этот факт можно проверить залитым маслом и повторным замером, если давление нормализуется – 100% виноваты кольца).

После того как процедура будет повторена для всех цилиндров необходимо проанализировать записи. Так, в исправном двигателя, компрессия не должна падать ниже 1 мПа и не иметь разброса между цилиндрами больше 0,2 мПа. В противном случае вам предстоит ремонтировать двигатель.

Трансмиссия и подвеска ВАЗ 2110 8 клапанов инжектор

В Ладе 21102 встроена пятиступенчатая механическая коробка передач (МКПП). Данная коробка применяется на всех версиях линейки 2110. Она обладает хорошей шумоизоляцией, ход рычага удобный, плавность переключения гораздо лучше, чем у Жигулей и Самары.

Корпус (кожух) коробки изготовлен из алюминиевого сплава. Внутри кожуха расположен первичный (ведущий) и вторичный (ведомый) вал. Валы объединяются с дифференциалом и главной передачей. Пять передач переднего хода оснащены синхронизаторами, которые улучшают плавность переключения.

Передаточные числа: 1-я передача — 3,636, 2-я — 1,95, 3-я — 1,357, 4-я — 0,941, 5-я — 0,784. Для передачи заднего хода — 3,5. Передаточное отношение главной передачи — 3,7. Инструкция по эксплуатации гласит, что нужно менять трансмиссионное масло каждые 75 тыс. км.

Смягчение ударов шасси на кузов, а также обеспечение устойчивости и плавности осуществляется силами передней и задней подвески Лада 2110. На передней оси применена независимая конструкция. У каждого колеса есть независимая цилиндрическая пружина, внутрь которой помещена стойка типа Макферсон. Каждая стойка имеет свой гидравлический амортизатор. Непосредственно к поворотным кулакам прикреплены нижние рычаги, а к ним крепится стабилизатор поперечной устойчивости.

Рычаги помогают уменьшать крен колеса (поворот его вокруг продольной оси). Когда автомобиль делает поворот, колесо, поворачиваемое «внутрь кузова», может отходить от оси вращения. Стабилизатор не дает этого сделать, скручиваясь. Таким образом, передняя подвеска Лады 2110 позволяет сохранять устойчивость авто на поворотах.

Задняя подвеска представляет собой жёсткую конструкцию, главный элемент которой — поперечная балка. Поскольку задние колеса не вращаются, маневренность обеспечивать не нужно, а устойчивость сзади должна быть на высоком уровне. Поэтому применена такая конструкция. Балка состоит из продольных рычагов, прикреплённых к каждому колесу, и соединителя, который скрепляет рычаги при помощи сварки. Колеса на задней оси также оснащены гидравлическими амортизаторами для смягчения при ударах.

На Ладу 2110 устанавливаются радиальные шины 175/70. На передних колёсах применяются дисковые вентилируемые тормоза, а на задних — барабанные.

Технические особенности ВАЗ-2111 8 клапанов инжектор и его двигателя

Все модификации ВАЗ-2110 имеют ряд типовых особенностей, которые отличают эти легковые автомобили от других транспортных средств подобного типа. Рассмотрим их:

1. Расположение двигателя – переднее.
2. Привод также приходится на передние колеса.
3. Кузов несущей конструкции – цельнометаллический.
4. Тип кузова – универсал.
5. Четырехцилиндровый четырехтактный 8- или 16-клапанный бензиновый двигатель.
6. Система питания – карбюраторная или с распределенным впрыском топлива.

Двигатель ВАЗ-2111 оснащен системой питания, которая имеет распределенный впрыск топлива, а управление ним совершает один из контроллеров – Январь, Bosh, GM.

Но любая подобная конструкция, используемая на ВАЗ-2111, должна соответствовать следующим требованиям:

• бензиновый;
• 4-тактный;
• 4-цилиндровый;
• рядный (поперечное расположение);
• 8-клапанный;
• расположение распределительного вала – верхнее.

Эта модель – модернизированный вариант двигателя ВАЗ-2110, который относится к карбюраторному типу. Модернизация была проведена, чтобы мягко осуществить перевод на другую систему питания – инжекторную. Так, четыре цилиндра, выполненные из чугуна, а шатуны имеют более массивную нижнюю часть, что позволяет увеличить функции моторесурса до 250 тысяч километров в реальных условиях, хотя завод изготовитель предполагает 150 тысяч километров. Кстати, при проведении ремонтных операций можно номинальный диаметр чугунного цилиндра из 82 миллиметров увеличить от 0,4 до 0,8 миллиметра. Но при этом следует учитывать максимальный предел его допустимого износа – 0,15 мм на диаметр. Коленчатый вал также изготовлен из чугуна высокой прочности. К нему выпускаются специальные вкладыши, предназначенные для ремонта, которые специально уменьшены до 1 миллиметра. На ВАЗ-2111 двигатель включен в силовой агрегат, в который также входят сцепление и коробка передач. Этот агрегат представляет собой блок единого типа, что крепится в моторном отсеке с помощью резинометаллических эластичных опор.

Клапана и поршневая

Эти системы проверяются совместно. Для начала нужно сбросить шланг сапуна с коллектора. Если с него идет белый дым, то однозначно причина отказа цилиндра в поршневой. Следует разбирать мотор и смотреть что случилось.

Чаще всего залегают кольца, для устранения придется извлекать поршня. Если дыма нет, либо он практически бесцветный, то проблема в клапанах. Для начала замеряем компрессию. Если она меньше 11, то диагноз — прогоревший клапан. Придется снимать головку, менять клапан и притирать его. Если с компрессией все в порядке, снимается крышка двигателя и проверяется регулировка клапанов. Троить двигатель может, как из-за зажатого клапана, так и из-за слишком свободного. В любом случае нужно их отрегулировать.

ВАЗ 2111: описание, двигатели, АКПП, технические характеристики

ВАЗ 2111 – российский автомобиль в кузове переднеприводного универсала, выпускаемый АвтоВАЗом в период с 1998 по 2009 гг. На Украине в городе Черкассы авто выпускали в несколько модифицированном виде до 2014 года под брендом Богдан. Модель имеет несколько версий, в том числе с полным приводом. Машина послужила базой для создания полноприводного универсала LADA Tarzan 2. Автомобиль оценивается как вместительное транспортное средство для перевозки багажа в пределах города.

В ремонте автомобиль неприхотлив, при небольшой практике практически все ремонтируется своими руками. С запчастями проблем не бывает, можно покупать как новые, так и на авторазборах.

ВАЗ 2111 обладает следующими габаритами: длина — 4285 мм, ширина – 1680 мм, высота – 1480 и колесная база — 2492 мм. Снаряженная масса – 1055 кг. Объем багажного отделения – 426 л, при сложенных задних сидениях — 1420 л.

Двигатель 2111/2114

Главной отличительной чертой всех моделей двигателей на ВАЗ 2114 является то, что на них установлен инжектор. Электронное управление впрыском топлива в зависимости от показаний большого количества различных датчиков, контролирующих самые разные параметры, вплоть до состава выхлопных газов, конечно же способствует сбалансированной и экономичной работе двигателя

Говоря о двигателе, специалисты всегда напоминают о важности механизма охлаждения ВАЗ-2111. Система охлаждения здесь зависит от залитой жидкости, поэтому во избежание перегрева двигателя необходимо следить за уровнем антифриза

Читать больше проДвигатель 2111/2114 …

Двигатель ВАЗ 21114 1,6л

Двигатель ВАЗ 21114 — это модифицированный вариант двигателя 2111. Целью модификации было увеличение объема ДВС до 1600 см куб. и повышение экологических показателей до требований европейских стандартов. Существует несколько вариантов комплектации. Двигатель 21114, в зависимости от комплектации, может соответствовать экологическим требованиям Евро 2, Евро 3, или Евро 4. Читать больше проДвигатель ВАЗ 21114 1,6л …

Двигатель ВАЗ 21124 1,6л

Двигатель ВАЗ-21124 – 16-клапанный представитель линейки силовых агрегатов, выпускаемых АО «АвтоВАЗ» с 2004 года. В целом силовой агрегат остался вполне традиционным, то есть четырехтактным, с одним рядом цилиндров, верхним расположением распредвалов и распределенным впрыском горючего (инжектор). На двигатель 21124 установлен коленвал, кривошип которого (R=37,8 мм) обеспечивает увеличенный ход поршня. Читать больше проДвигатель ВАЗ 21124 1,6л …

Двигатель ВАЗ 2112 1,5л

Двигатель 2112 – четырехтактный, четырехцилиндровый с рядным вертикальным расположением цилиндров, с четырьмя клапанами на цилиндр, с двумя распределительными валами и с распределенным последовательным (фазированным) впрыском топлива. Двигатель разработан на базе двигателя 2110, но имеет много измененных или оригинальных деталей, что связано в первую очередь с установкой 16-клапанной головки цилиндров и привода двух распределительных валов, а также с другой системой подачи воздуха в цилиндры. Читать больше проДвигатель ВАЗ 2112 1,5л …

Двигатель ВАЗ 21083 1,5л

Двигатели 83 серии являются прародителем всех выпускаемых сегодня современных моторов Лада. Двигатель ВАЗ 21083 впервые появился в производстве Волжского автозавода в 1987 году. Этот силовой агрегат имел отличные показатели топливной экономичности и обеспечивал автомобилям завидную динамику. В последующем на базе этого силового агрегата были разработаны 1,5 литровые 16-ти клапанные инжекторные моторы, которые в настоящее время устанавливаются на автомобили Лада. Читать больше проДвигатель ВАЗ 21083 1,5л …

Капитальный ремонт двигателя ВАЗ 2111

В данном случае капиталка производилась на двигателе 1,5 л VAZ-21113 16V 2000 года выпуска с пробегом 95 тыс. км. И были заменены следующие детали:

1. Кольца
2. МСК
3. Прокладка головы
4. Прокладка пр. трубы коллектора
5. Прокладка поддона
6. Гидрокомпенсаторы
7. Сальники распредвалов
8. Герметик «красный, силиконовый»
9. Масло моторное
10. Фильтр масляный
11. Фильтр топливный
12. Фильтр воздушный
13. Направляющая для МСК
14. Кольца уплот. в колодцы
15. Патрубок сапуна
16. Хомуты 6 штук
17. Шпилька рессивера
18. Прокладка тройника помпы

Сливаем тосол и масло

Снимаем пластмассовую крышку, откручиваем крепление рессивера

Снимаем тросик газа, разьемы с ДТ, РДТ и жгута форсунок. Откручиваем провода массы.

Рессивер, МЗ, ВВ-провода, свечи сняты.

Ключем на 10 откручиваем болтики крепления крышки ремня ГРМ

Откручиваем провод массы и скобу крепления бензотрубок.

Переднее правое колесо у нас уже на домкрате. Совмещаем метки и откручиваем болты крепления шестерен распредвалов и гайки роликов.

Снимаем шестерни (не потеряйте шпонки), ролики и заднюю крышку (возможно придется снять с коленвала шкив для ремня генератора).

Перед откручиванием болтов крепления крышки головы их резьбу необходимо осадить несильным ударом молотка через вороток по шляпке.

Так же предварительно осадив откручиваем два болтика крепления рампы, шестигранником.

Открутив один болт вынимаем щуп всборе с его хоботом.

Вынимаем рампу вместе с форсунками, смещая её вправо и насебя.

Кладем её в сторону не откручивая шланги.

Снимаем крышку головы.

Этот кронштейн помешает, его необходимо снять.

Откручиваем кучу болтов крепления пастели распредвалов и снимаем среднюю часть головы. У меня снялась вместе с распредвалами.

Аккуратно вынимаем распредвалы и свечные колодцы.

Хорошим магнитом достаем гидрокомпенсаторы, складываем их в чистое непыльное место так, чтоб потом поставить каждый именно на своё место.

Сальники не текли, но им осталось жить недолго. Заменяем на новые.

Колодцы текли. Нижнее превратилось в тонкую, сопливую субстанцию.

Из-за важности момента забыл сфотографировать процесс откручивания болтов головы. Их надо предварительно осадить и откручивать ХОРОШИМ шестигранником

Снимаем голову с двигателя. Начинаем рассухаривать клапана.

Пинцетом и шилом достаем сухари, зубастыми пасатижами снимаем старые МСК, новые одеваем с помощью оправки.

МСК задубели и внутренний диаметр увеличился. Своевременная замена!

Впускной клапан сильно загажен. Чистим его ножом и наждачкой.
